复合角弹簧张紧机构结构设计

在需要瞬时可控动力输出的特种机械场景中，储能释放类机构的性能直接决定了设备运行的稳定性与输出精度，这款复合角弹簧张紧机构正是针对这类需求设计的核心传动储能部件。不同于常规卷簧储能结构依赖单一弹簧形变蓄能的方案，该机构采用螺旋扭力弹簧作为核心储能元件，通过弹簧的角度扭转变形完成能量存储，这种蓄能方式的能量密度更高，同等安装空间下可存储的弹性势能更大，适配对安装体积有严格限制的紧凑设备布局。

从实际应用场景来看，这类张紧储能机构可搭载在需要瞬时弹射、精准张紧的特种作业设备上，比如需要精准控制初始输出加速度的投射类装置、需要持续提供稳定张紧力的线缆收放设备、以及需要瞬时释放动力完成触发动作的安全联锁机构中。在投射类设备应用中，机构可以通过前端的滑轮凸轮组件精准调控能量释放的速率，避免常规弹簧释放时初始冲击力过大、末端推力不足的问题，让整个动力输出曲线更贴合实际作业需求，减少投射过程中载体的姿态倾斜与结构冲击，提升动作的可控性。

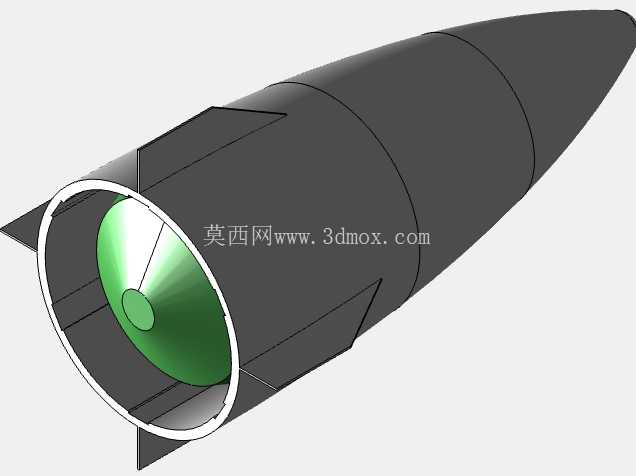

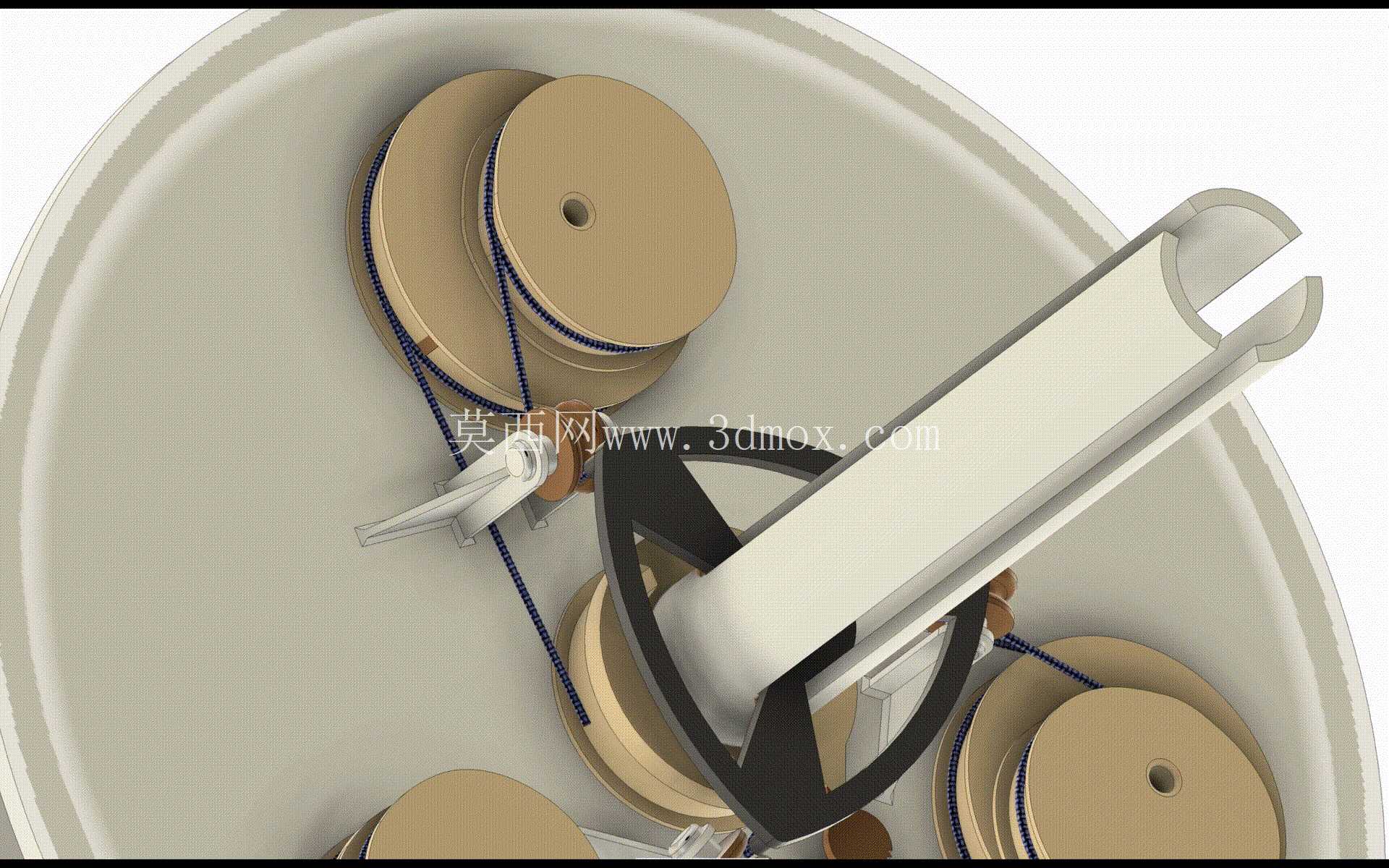

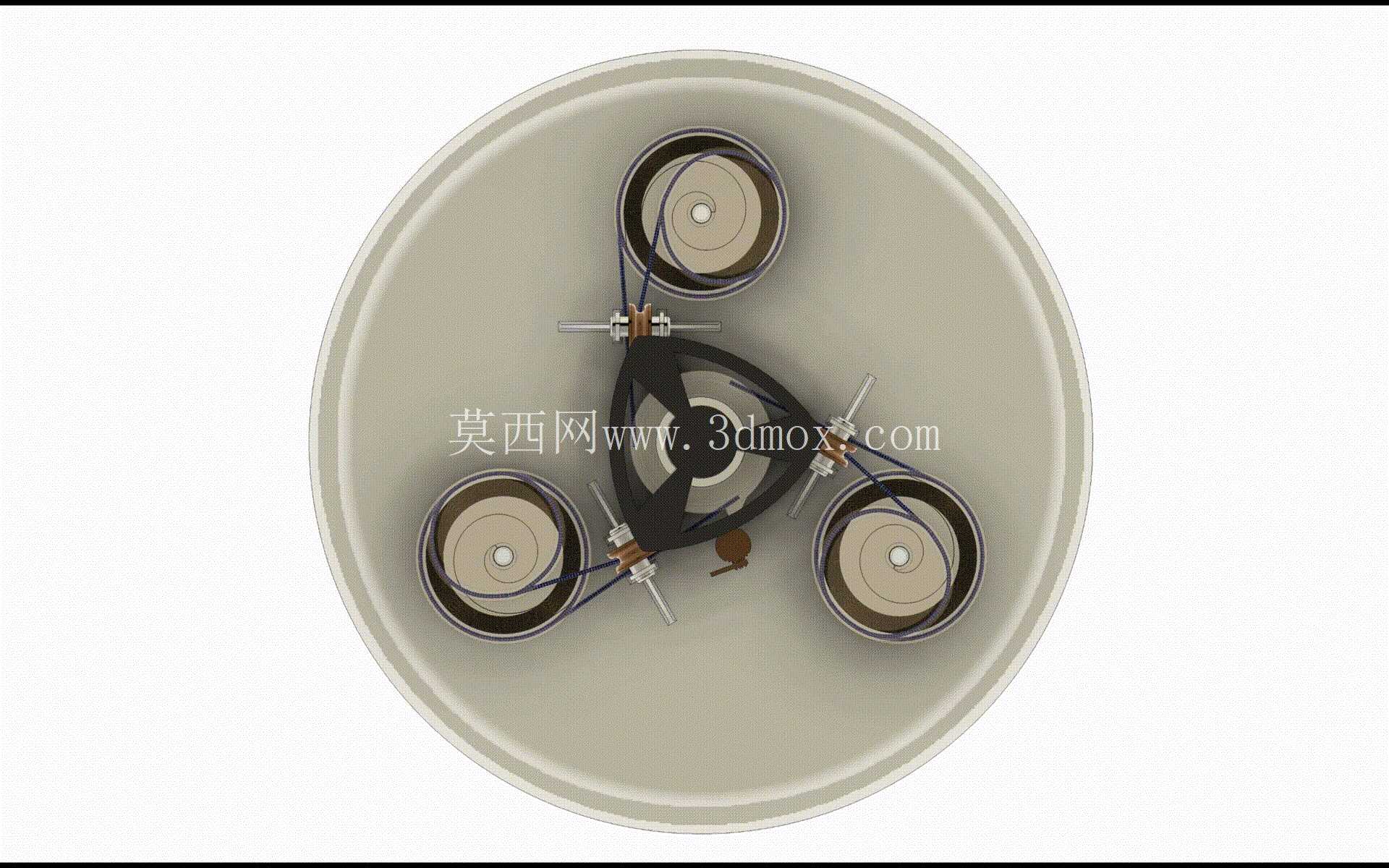

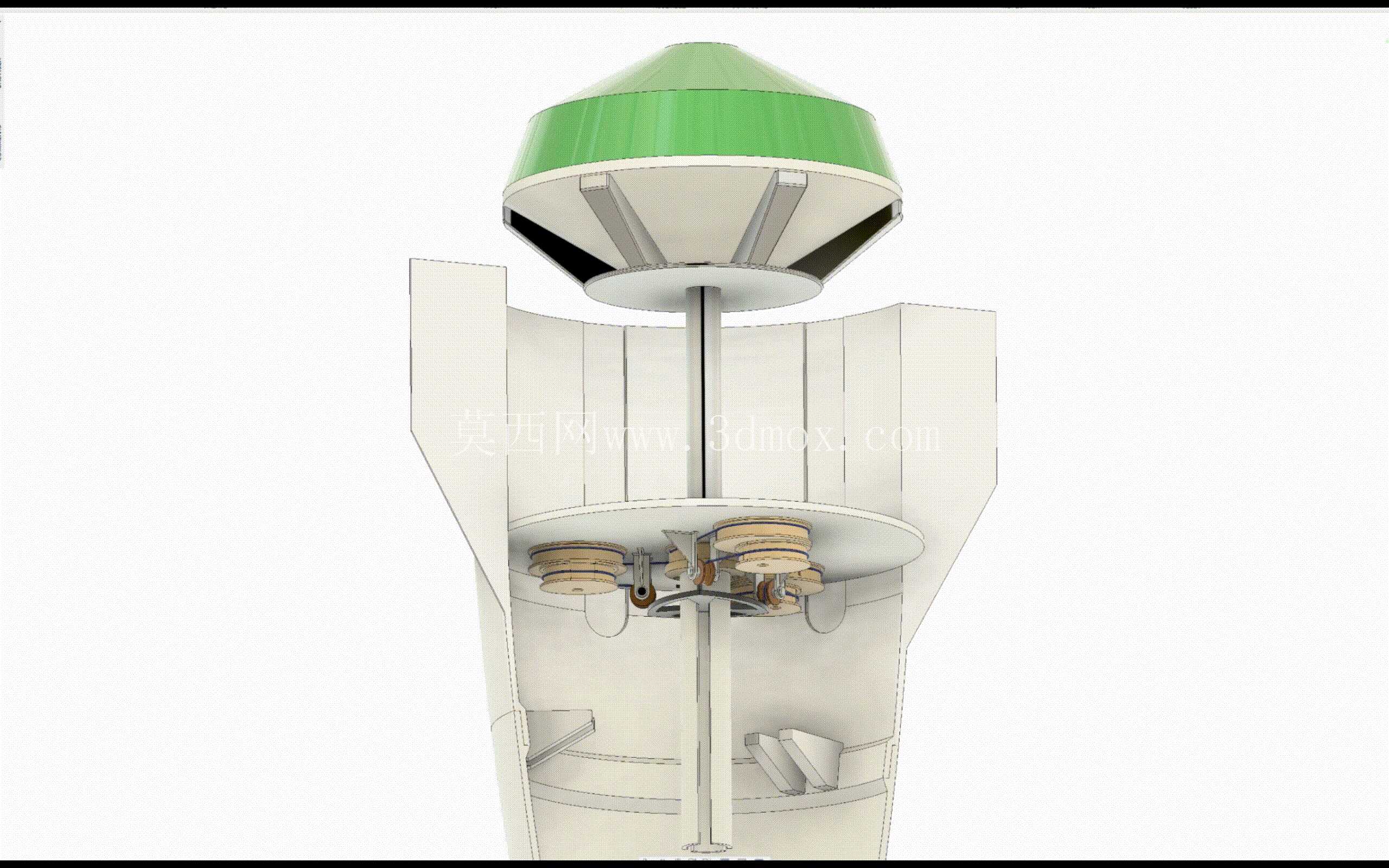

在结构设计层面，该机构采用同轴分层布局，中心设置贯穿式支撑轴作为整个结构的安装基准，上层为锥形导向防护结构，采用多瓣式分体设计，既可以为内部弹簧组件提供防护，避免外界粉尘、杂物进入弹簧啮合区域影响传动精度，也能在机构动作时为运动部件提供导向限位，防止径向偏移。中层为核心的螺旋扭力弹簧安装腔，弹簧两端分别与固定基座和凸轮传动盘连接，固定基座侧设置定位卡槽，可根据实际需求调整弹簧的初始预紧角度，适配不同的储能阈值要求。下层为滑轮凸轮释放组件，多个导向滑轮沿凸轮轮廓均匀分布，凸轮型线经过反复调校，可将弹簧的扭转力矩平稳转化为轴向输出力，整个传动过程无刚性冲击，零部件的受力更均匀，可有效延长机构的整体使用寿命。

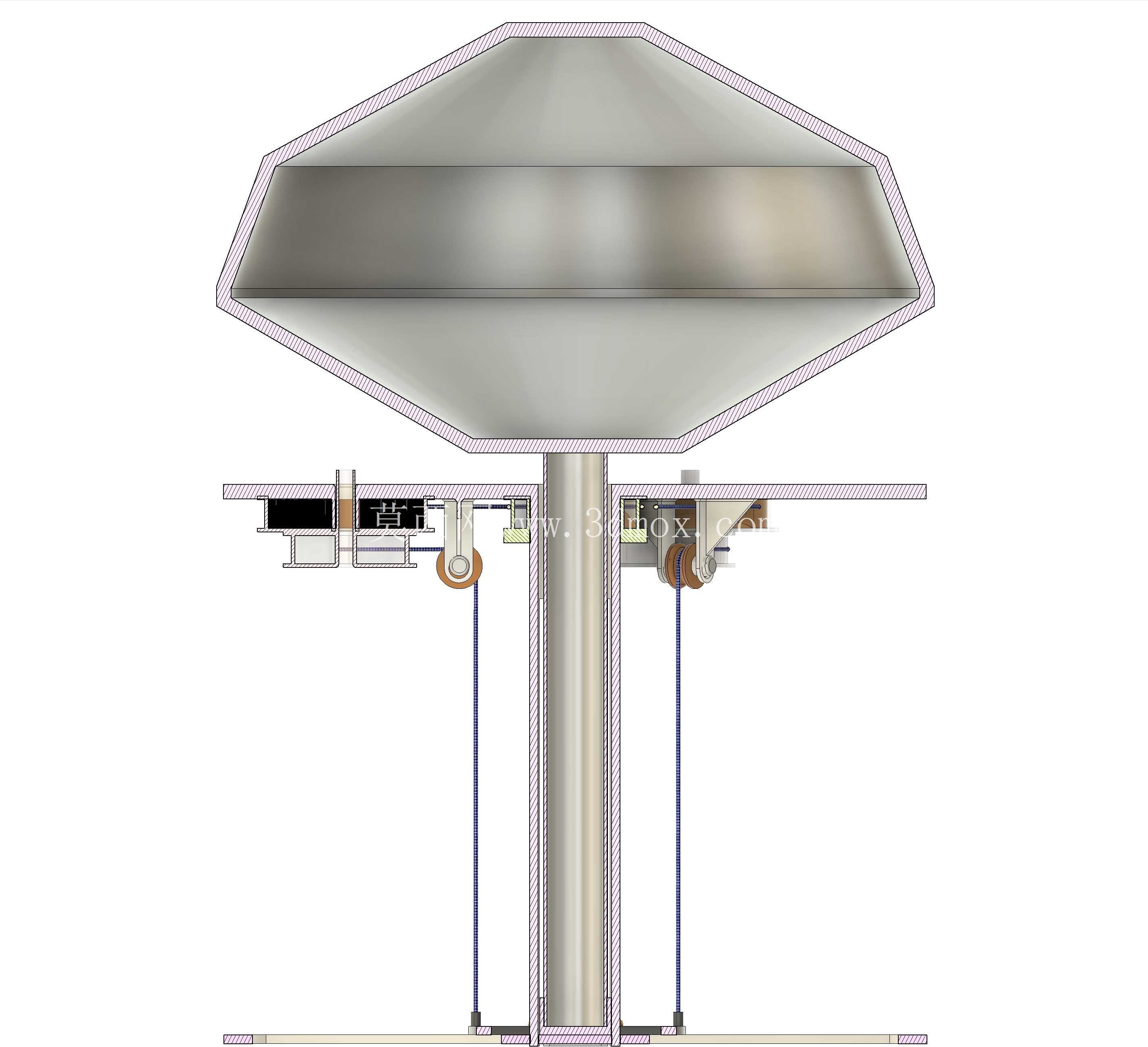

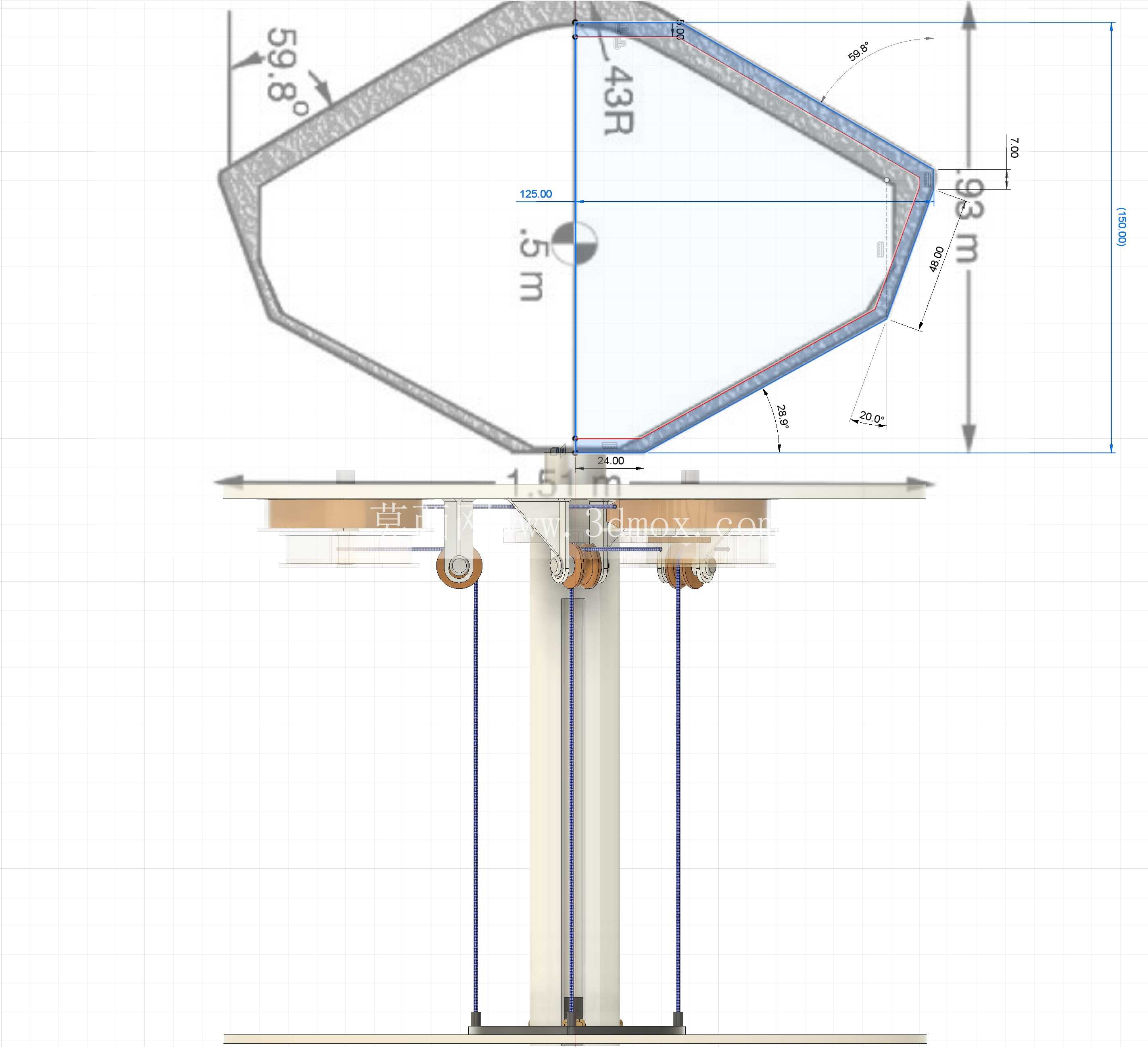

从安装边界来看，该机构整体为回转式对称结构，最大外径集中在下层凸轮传动区域，上层锥形结构的外径逐层收窄，安装时可通过中心轴两端的定位轴肩完成轴向固定，基座上预留的多个安装孔位可适配不同规格的连接法兰，不需要额外设计定制转接件即可完成与设备主体的装配。机构的运动行程集中在轴向方向，径向无额外外伸运动部件，安装时仅需要预留轴向的动作空间即可，周边不需要额外设置过大的安全避让距离，非常适合集成在空间紧凑的设备内部。

在功能特性上，该机构相比传统的复合弓类储能结构，机械结构更简单，零部件数量更少，日常维护时仅需要定期检查凸轮与滑轮接触面的磨损情况、弹簧的预应力衰减情况即可，不需要复杂的调校流程。同时整个机构的力传递路径经过优化，弹簧的扭转力直接通过凸轮传递到输出端，中间传动环节的能量损耗更低，能量释放的一致性更好，多次循环动作后的输出力偏差可控制在极小范围内，适合需要高频次重复动作的作业场景。在张紧力控制方面，可通过更换不同刚度的螺旋扭力弹簧、调整凸轮的初始安装角度来适配不同的张紧力需求，不需要对整体结构做大幅改动，模块化的设计让机构的适配性更强，可覆盖多类不同的张紧、储能、瞬时动力输出需求。

实际装配调试过程中，需要注意中心支撑轴与凸轮传动盘的同轴度公差，同轴度偏差过大会导致滑轮与凸轮接触面的偏磨，不仅会增大传动阻力，还会影响力传递的平稳性；弹簧安装时需要保证两端的定位卡块完全卡入基座与传动盘的卡槽内，避免动作过程中弹簧滑脱造成机构失效；滑轮组件的销轴需要做防松处理，高频次动作下要定期检查销轴的紧固情况，防止松脱引发卡滞。
