CTB集成式电池保护密封容器结构设计

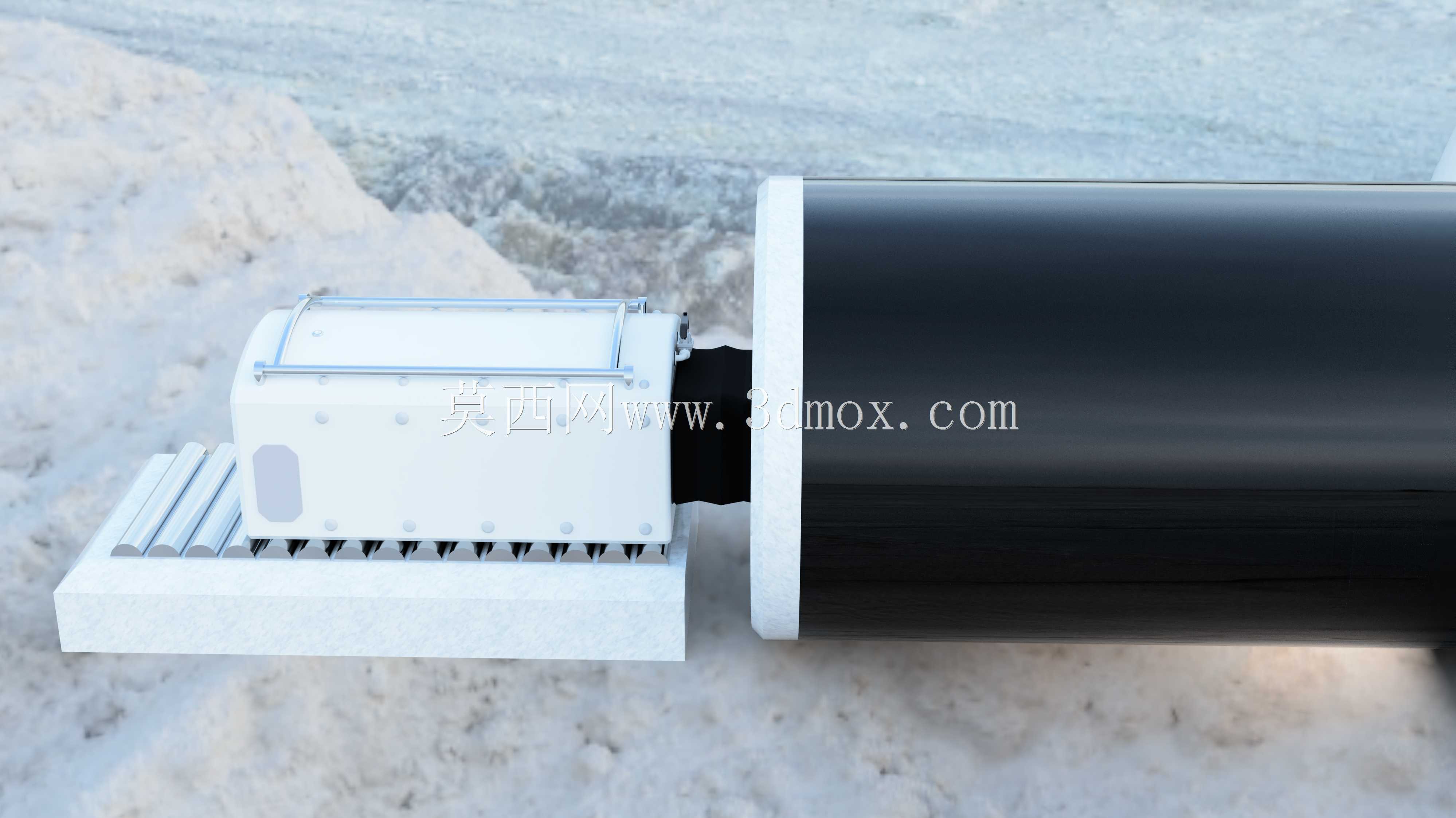

　　这款CTB保护容器的结构设计，核心围绕电芯集成后的防护需求展开，在实际应用场景中，可适配户外便携储能、特种作业移动电源、小型车载备用电源等对空间、防护等级、重量有严苛要求的工况，区别于常规开放式电池托架结构，该容器采用全密封一体化壳体设计，从结构根源上隔绝外界水汽、粉尘侵入，同时兼顾内部电芯的热管理、压力承载与轻量化需求。

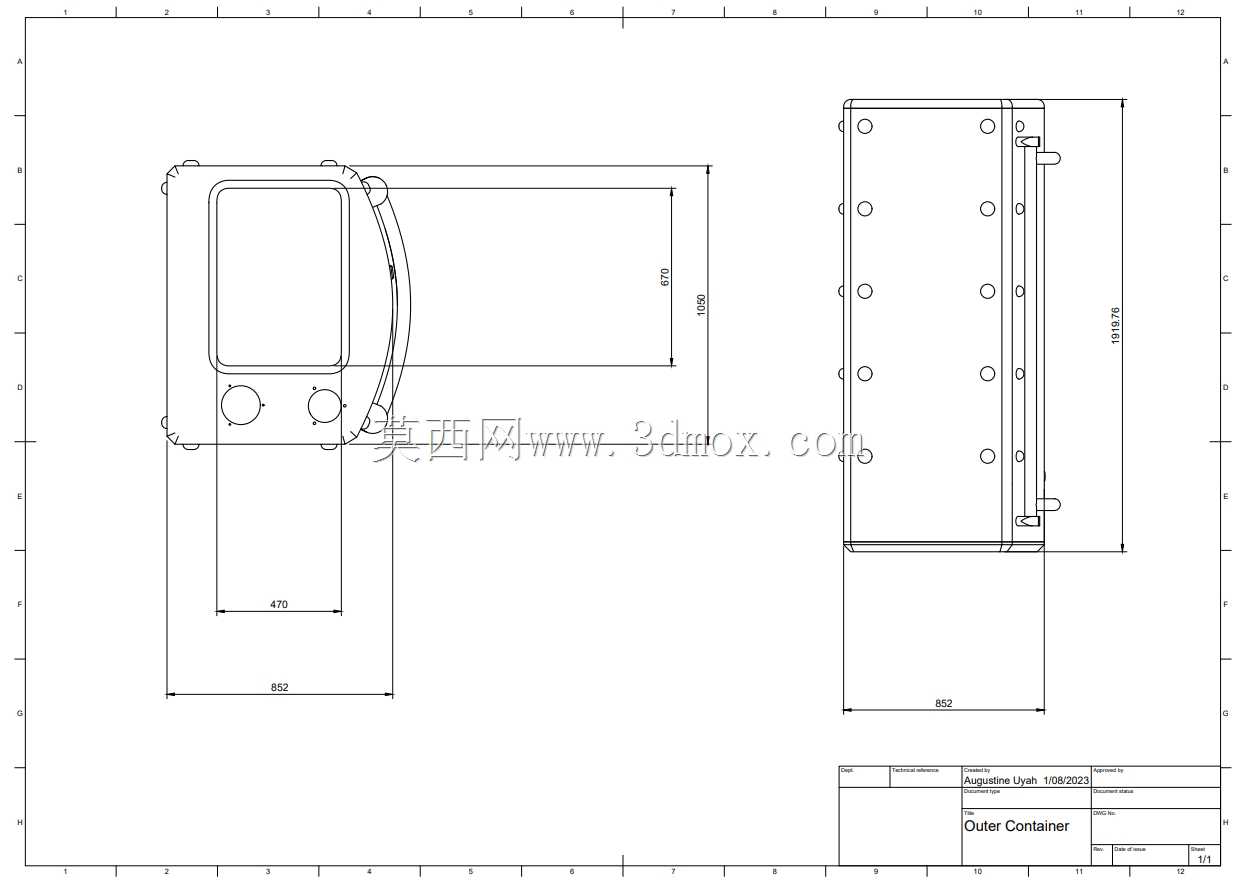

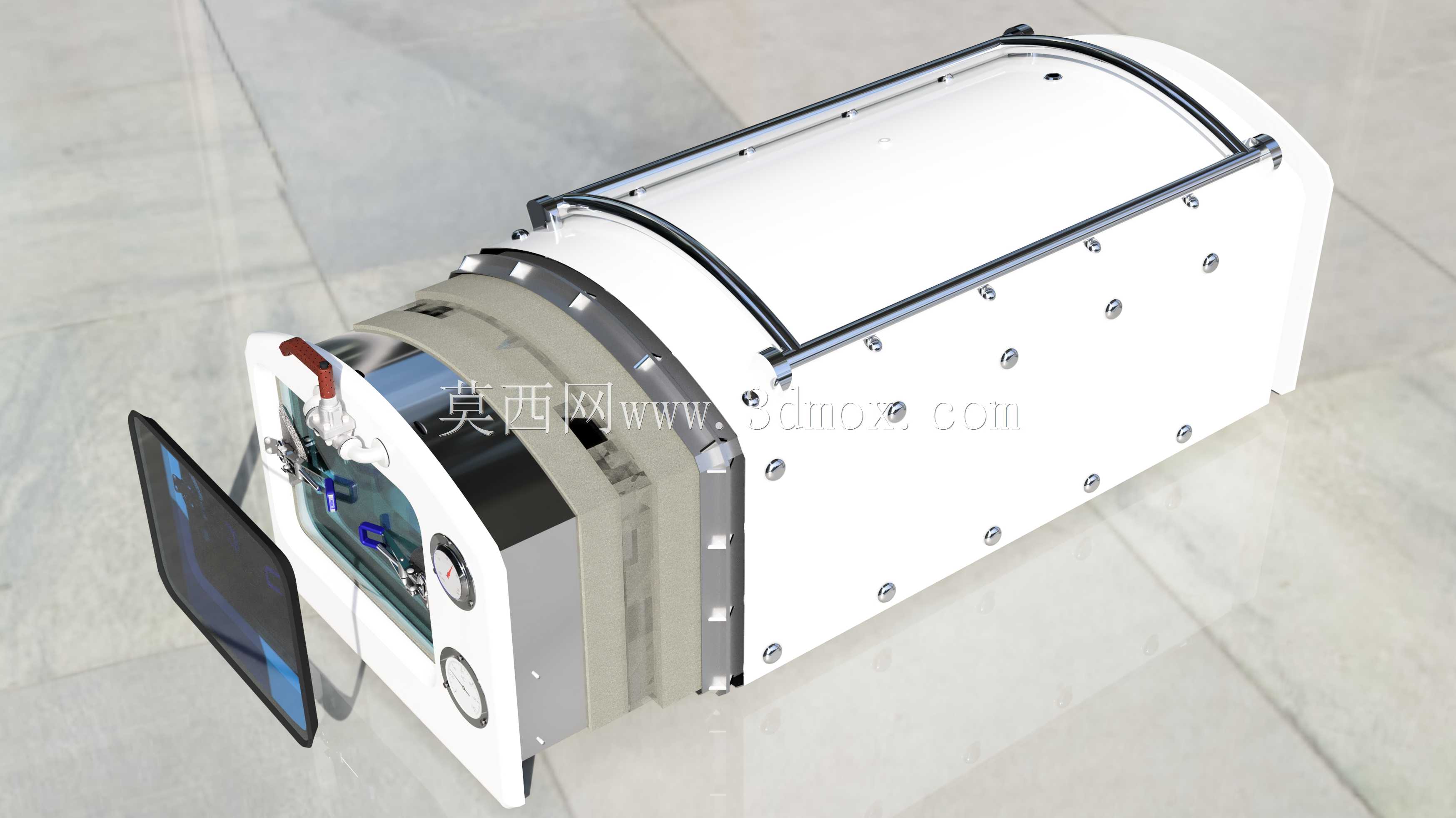

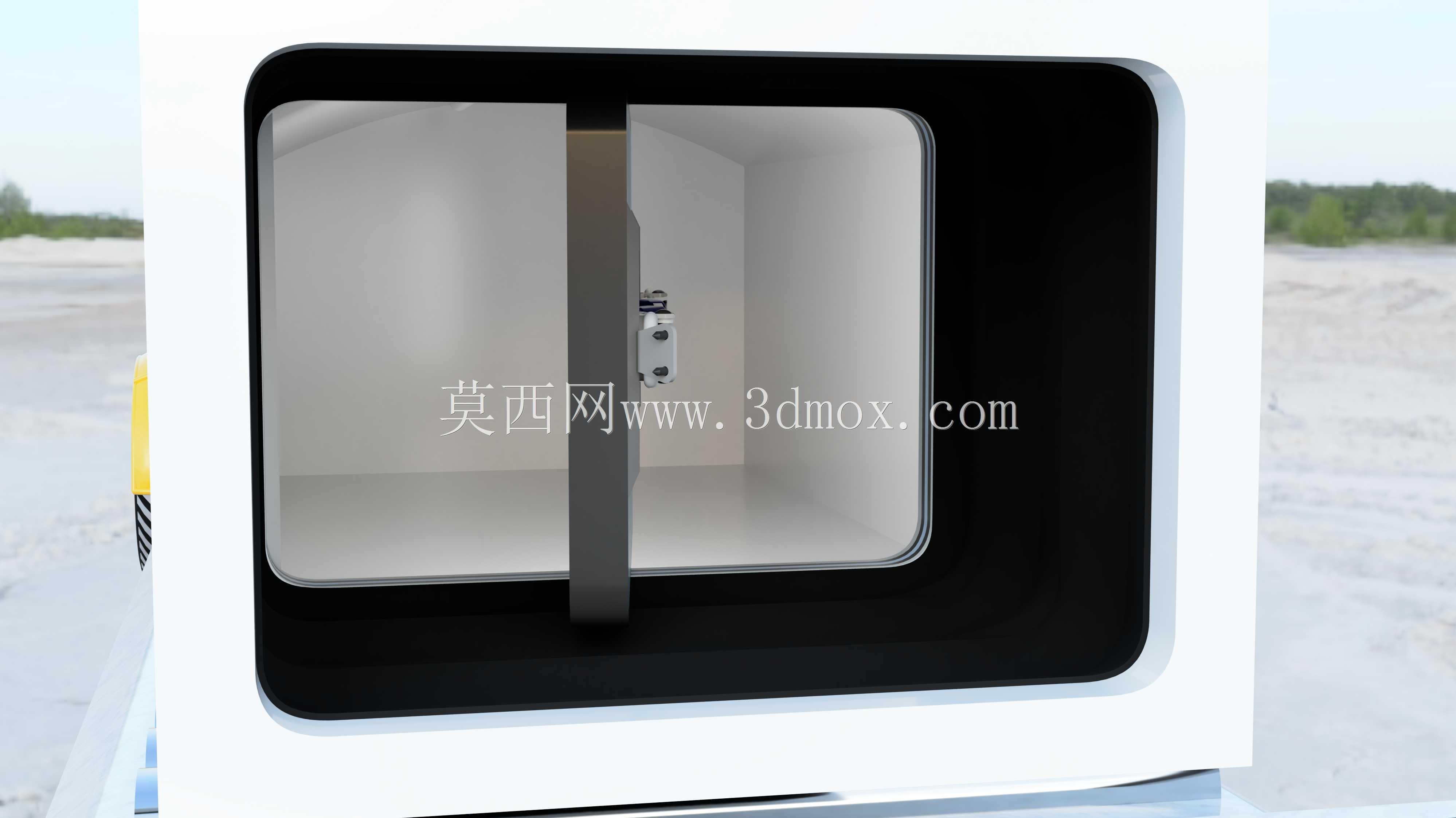

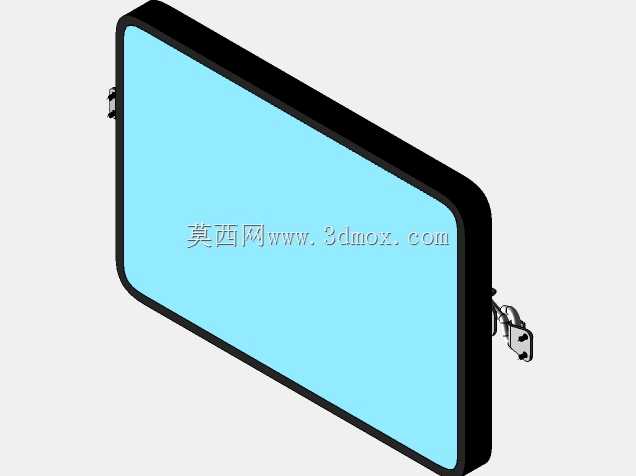

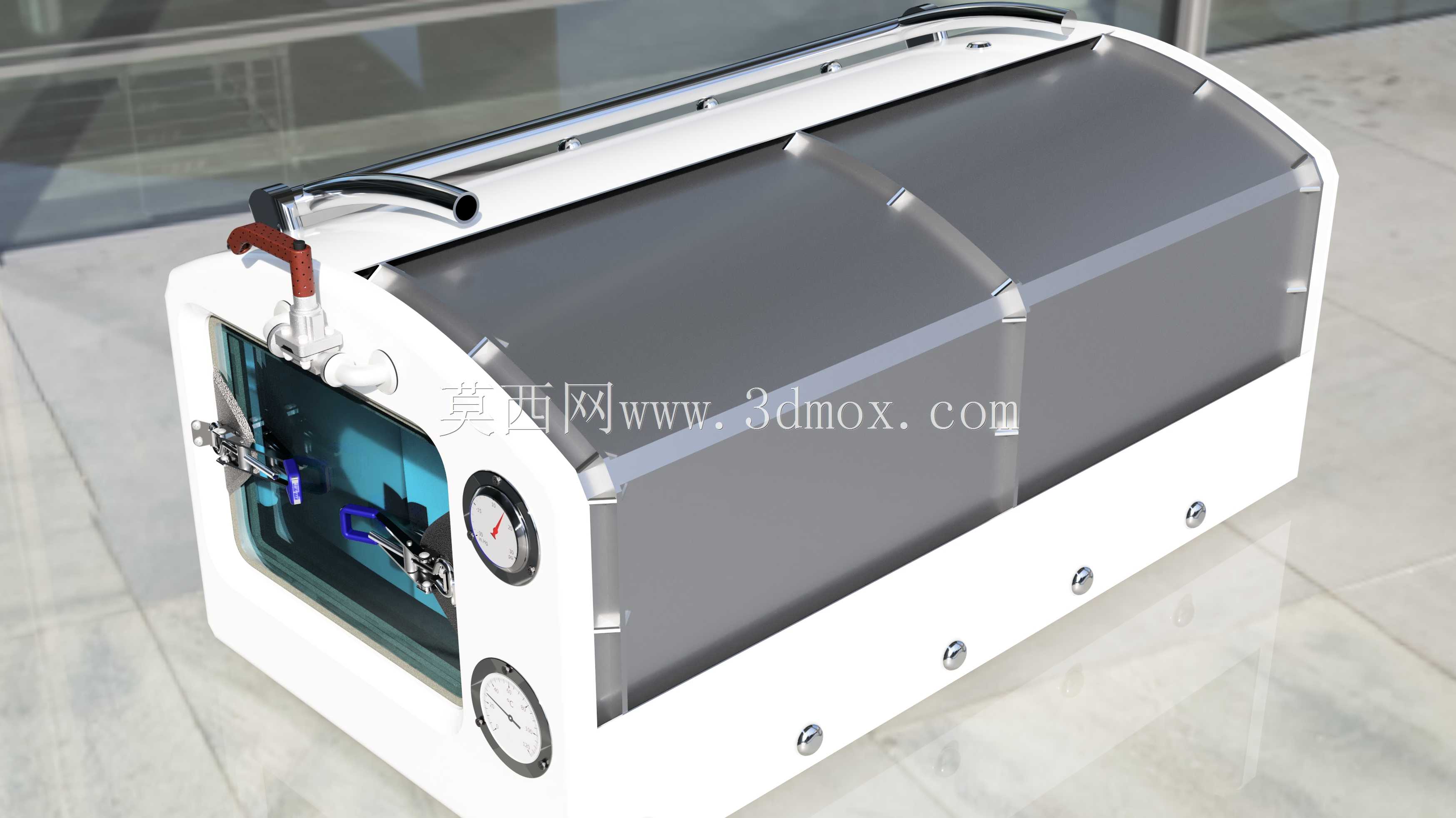

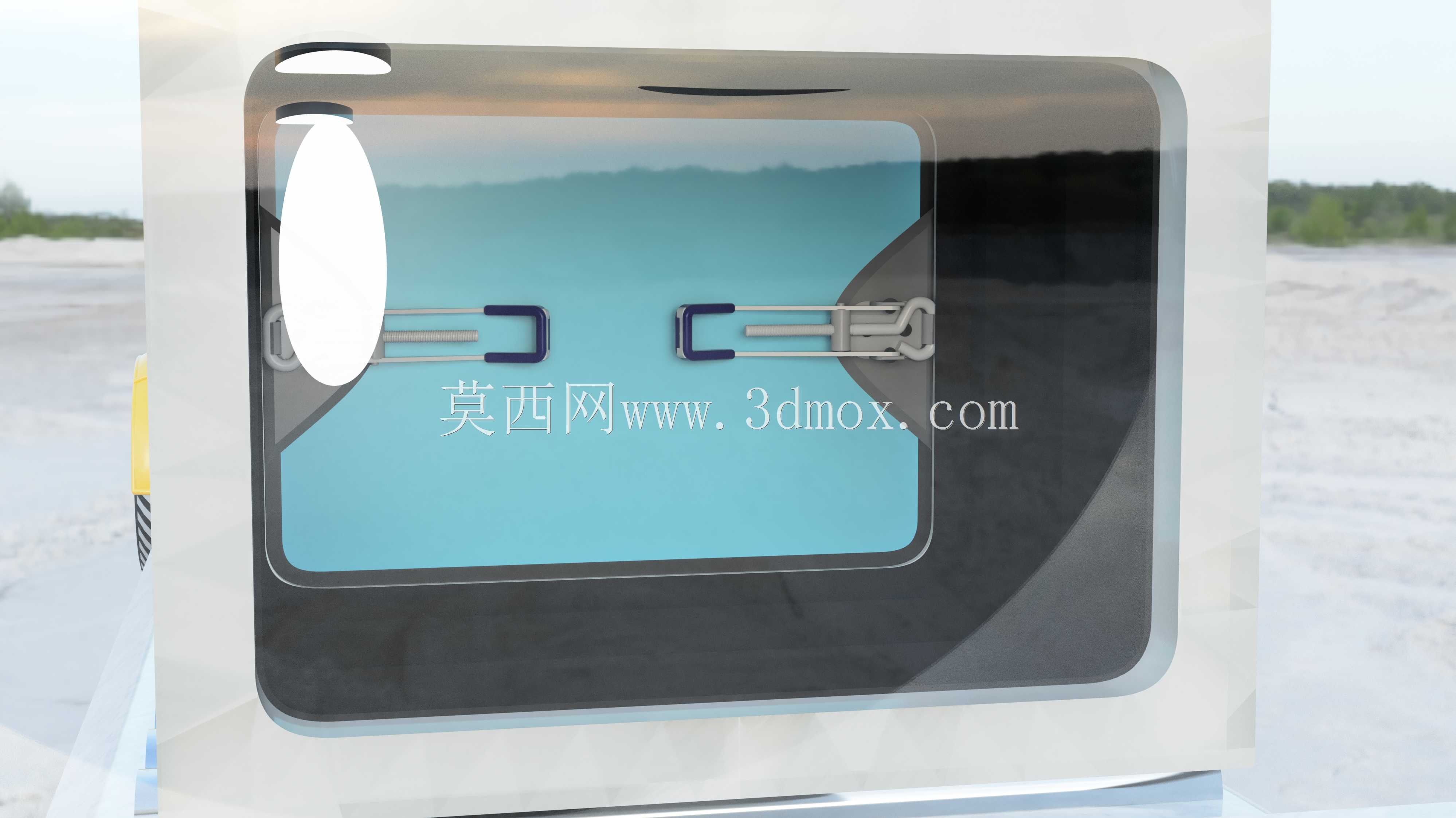

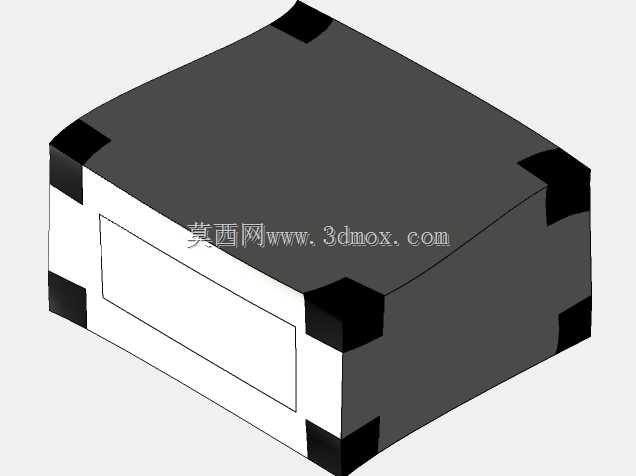

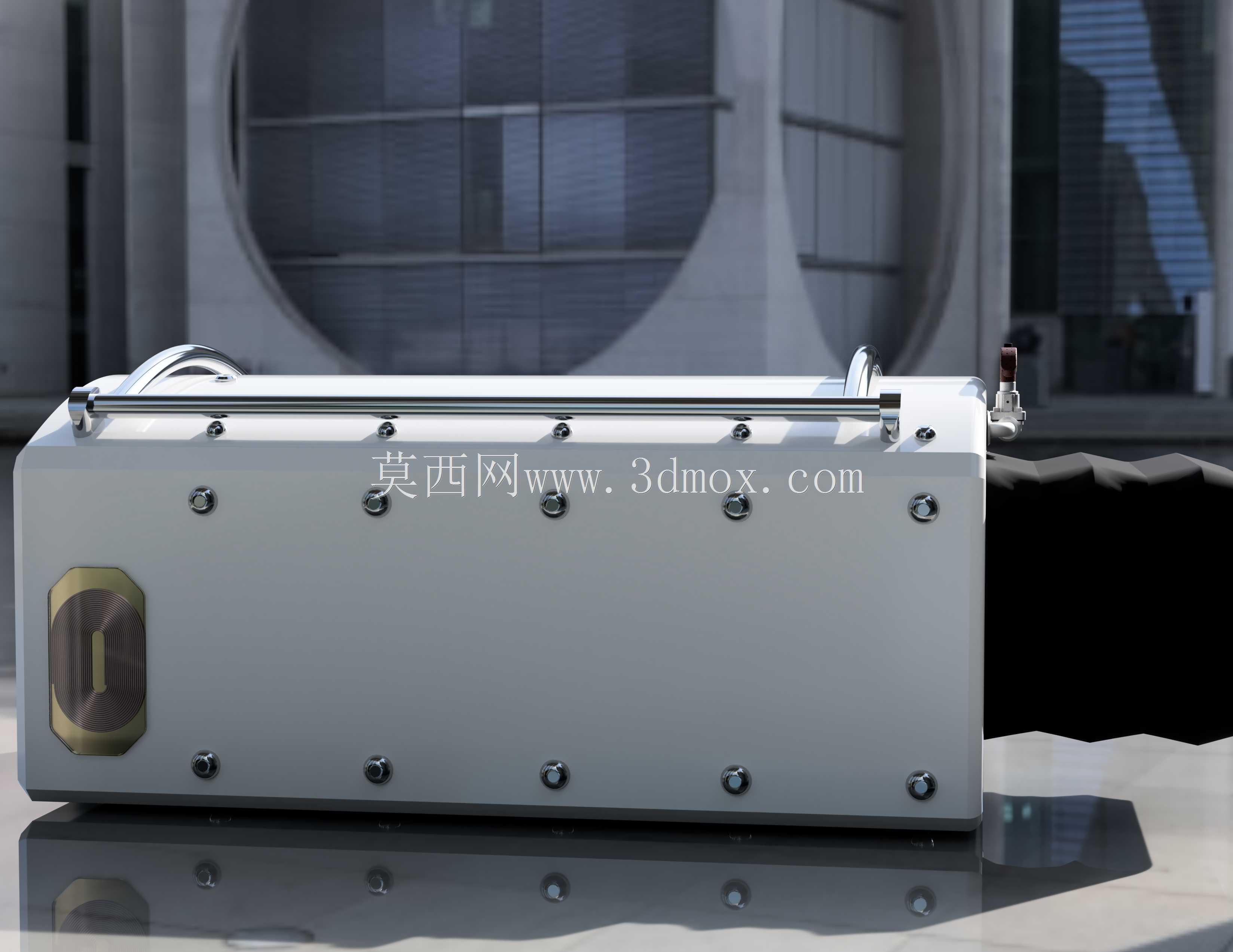

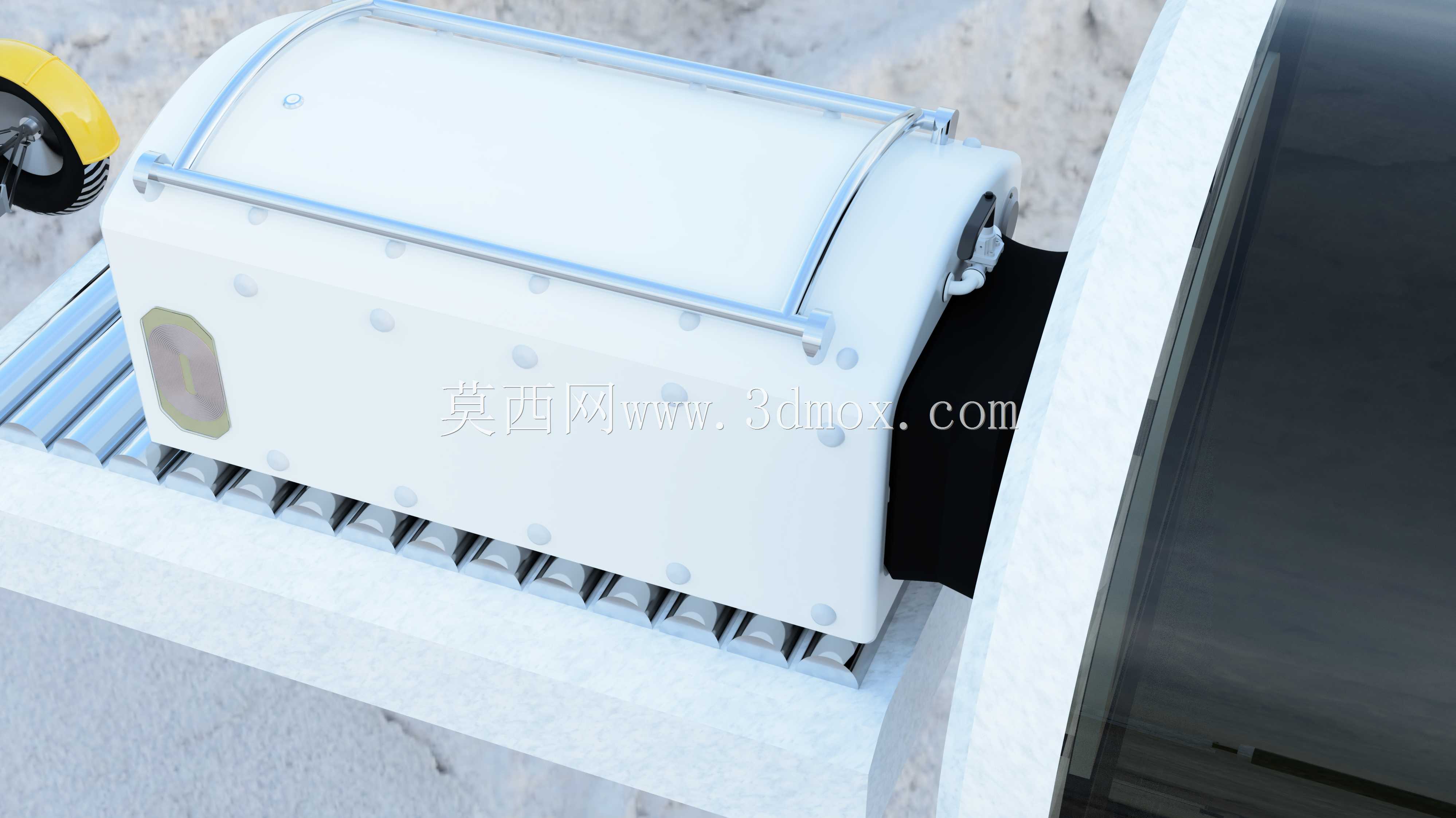

　　从安装边界来看，壳体整体采用长方体切角构型，顶部设置一体化弧形金属提手，提手与壳体采用嵌入式螺栓连接，无外凸尖锐结构，整体外轮廓尺寸适配常规车载储物格、户外设备挂载架的安装空间，壳体侧壁的固定螺栓采用等间距排布，相邻螺栓间距控制在密封件有效压缩行程范围内，保证密封胶圈的压缩量均匀，避免局部密封失效。壳体正面设置双层钢化玻璃观察窗，可直接观测内部电芯的状态指示灯与接线端子排布，无需开盖即可完成常规状态巡检，观察窗周边采用硅橡胶密封圈压合固定，耐温范围覆盖-40℃到120℃，适配极端温差工况下的使用需求。

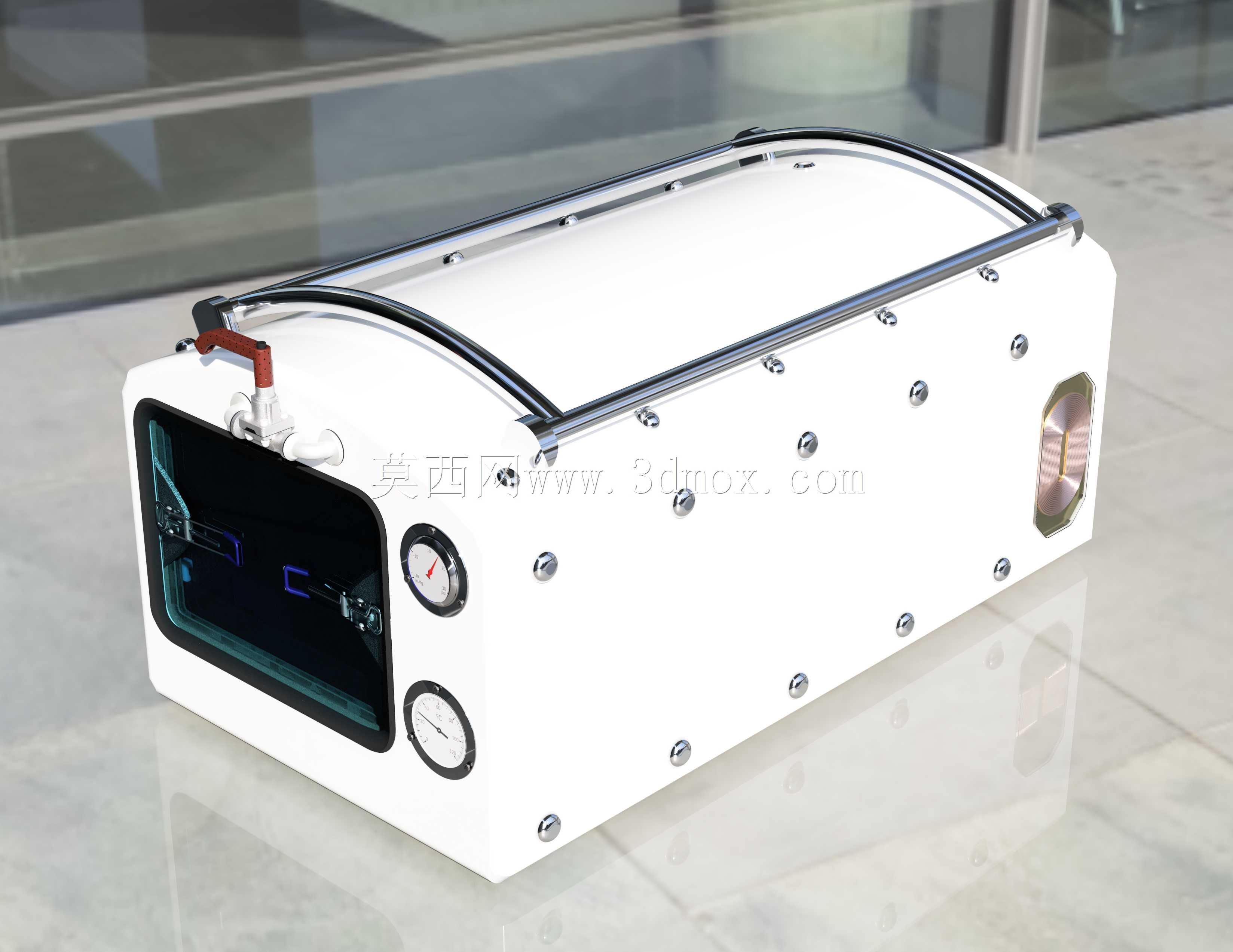

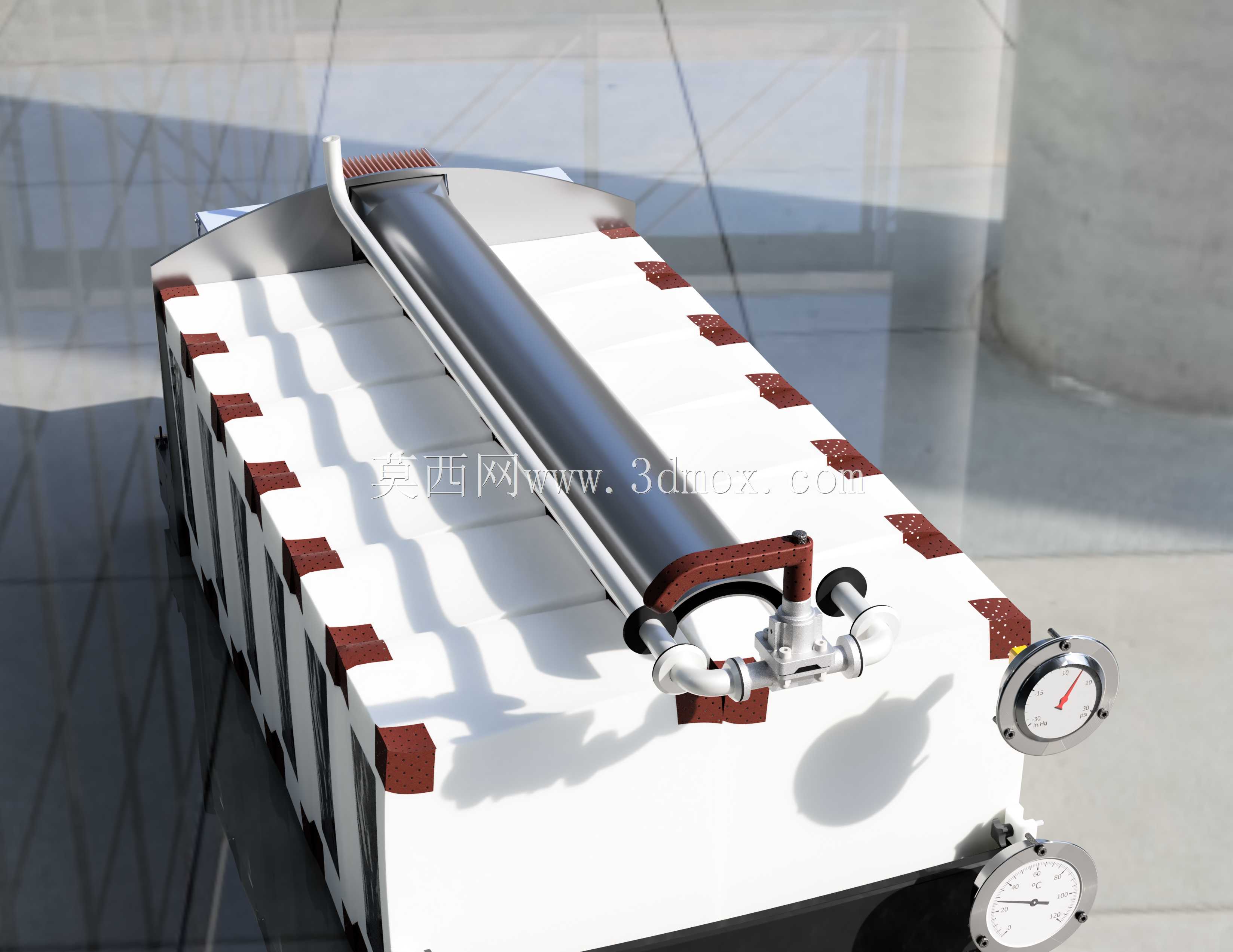

　　功能特性层面，壳体正面集成两个径向压力表，分别对应壳体内部腔体压力与冷却回路压力，可实时反馈内部密封状态与冷却系统运行情况，无需外接检测设备即可快速判断设备是否存在泄漏、超压等故障。侧壁设置的快插式气路接口带自锁结构，可快速连接充放气、泄压管路，接口内部设置单向阀，拔插过程中不会出现内部介质泄漏。壳体侧面的金属接地端子采用大面接触设计，可有效导出静电，避免静电积累引发的安全隐患。

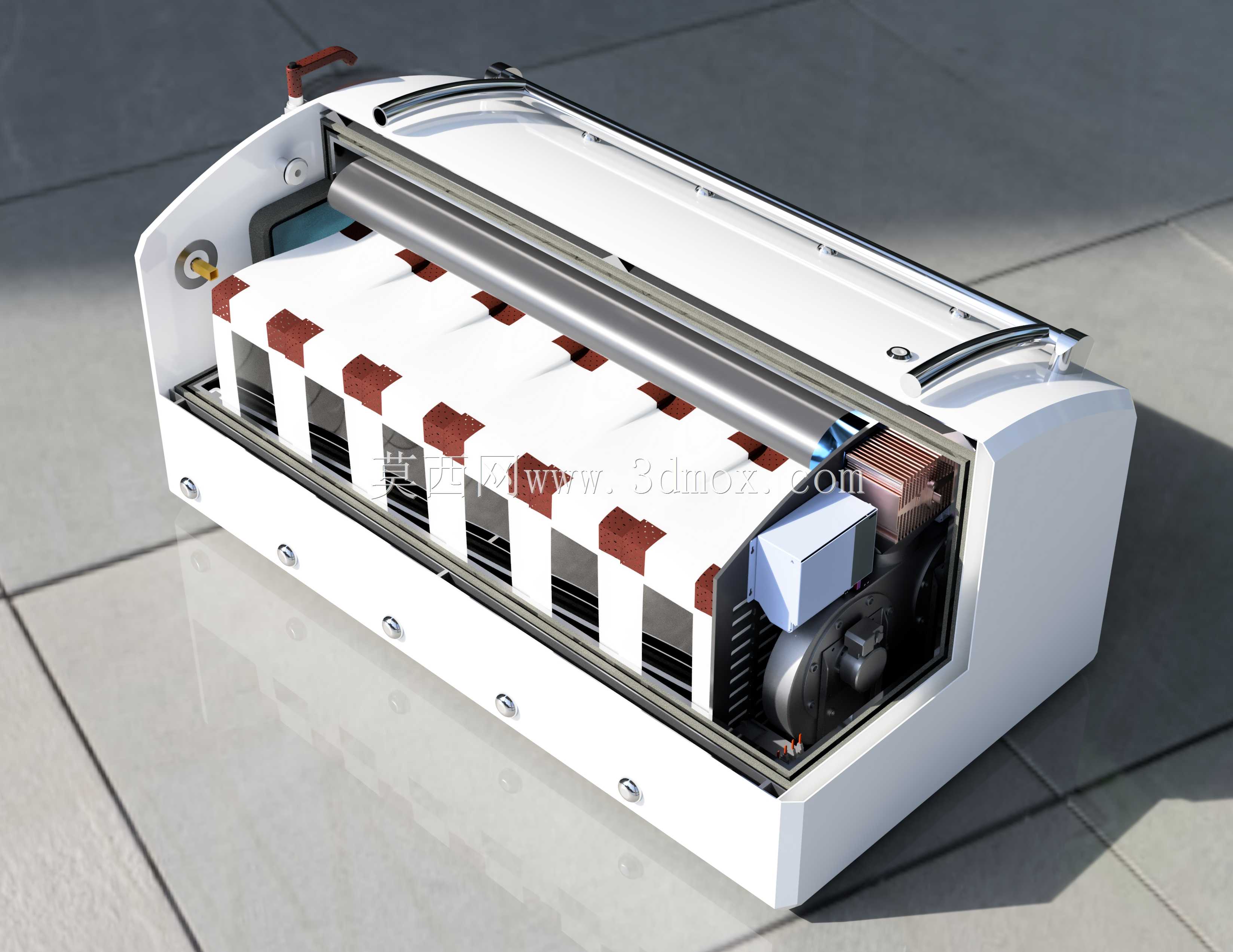

　　设计思路上，整个壳体没有采用复杂的异形曲面结构，所有折弯、冲压结构都适配常规钣金加工工艺，无需定制特殊成型模具，量产阶段可大幅降低加工成本；壳体内部预留的安装筋位采用统一模数设计，可适配不同规格的方形电芯模组安装，无需重新修改壳体主体结构，仅通过调整内部绝缘衬垫即可完成不同容量配置的适配。结构受力层面，通过有限元仿真校核，壳体在0.2MPa内部正压、-0.08MPa负压工况下，最大变形量控制在0.3mm以内，不会出现密封面错位、焊缝开裂等问题，同时整体重量控制在同容积金属防护壳体的70%左右，兼顾结构强度与便携性。

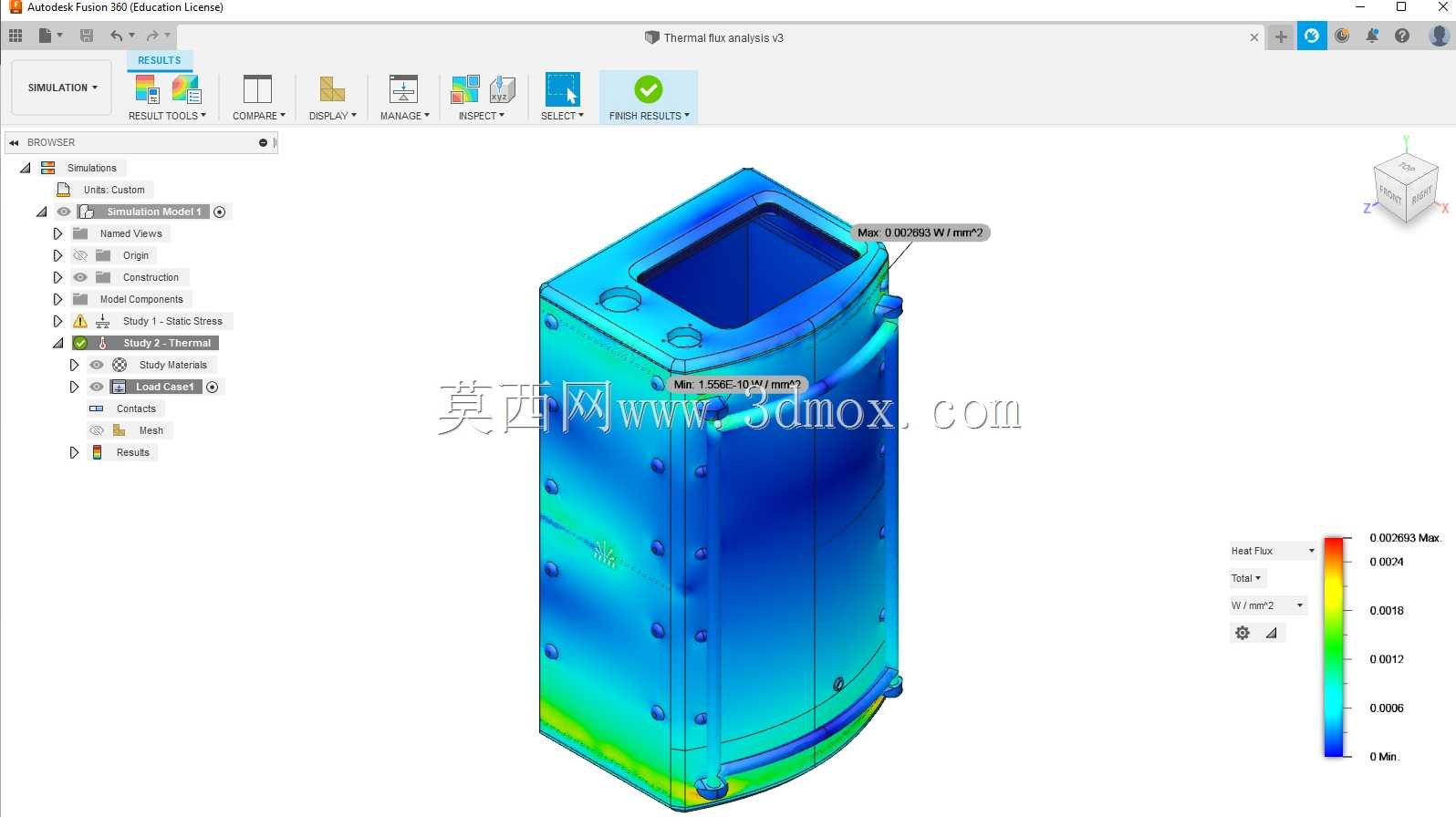

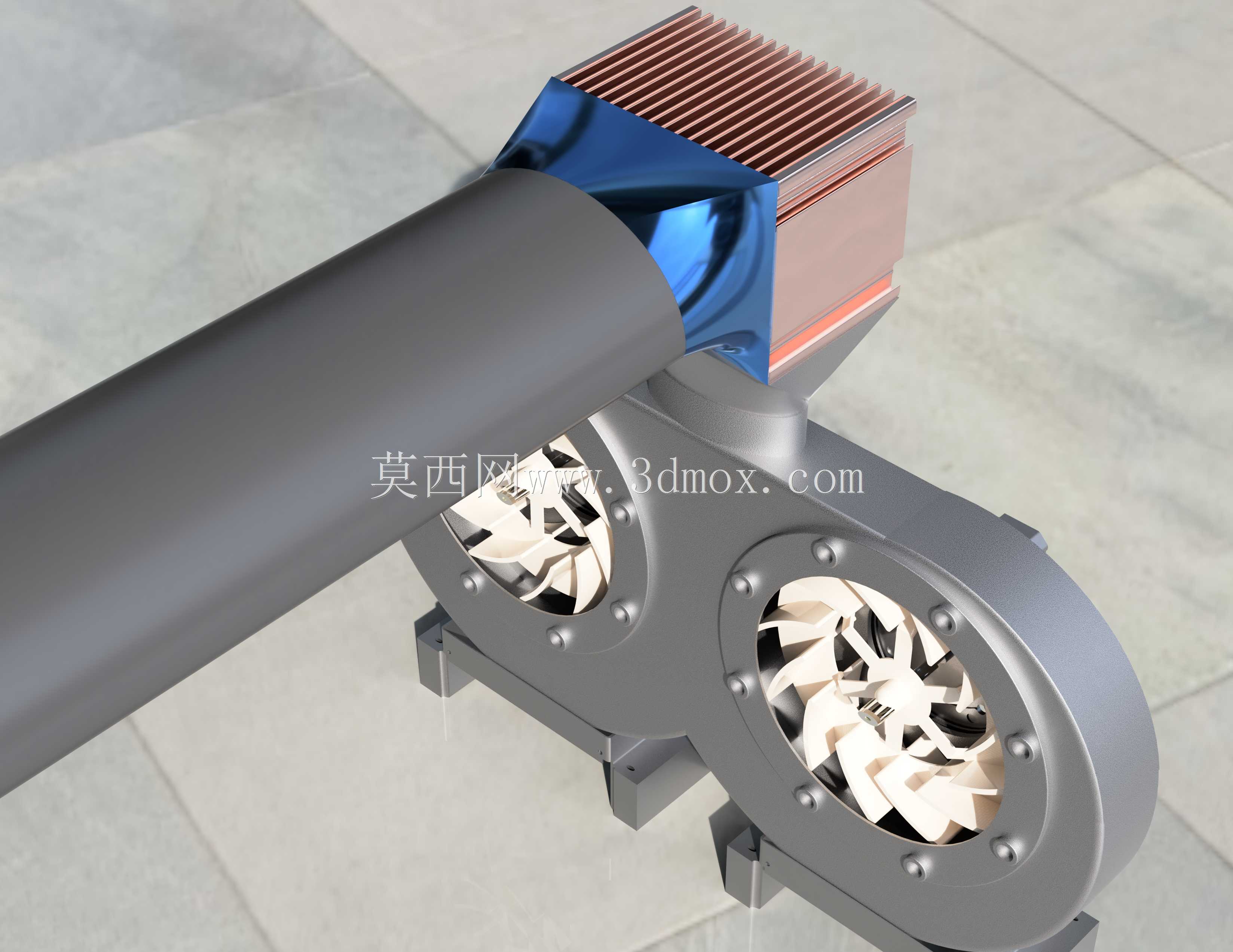

　　热管理设计上，壳体内部预留了冷却介质流道的安装空间，可根据使用场景选择风冷、液冷两种配置，低温工况下可在流道内接入加热介质，保证电芯始终处于最佳工作温度区间；壳体顶部的弧形提手除了便携搬运功能外，内部为中空结构，可作为冷却回路的辅助散热通道，利用搬运过程中的空气流动带走部分热量，无需额外增加散热结构即可提升散热效率。壳体所有边角都做了R5以上的圆角处理，避免加工、使用过程中出现应力集中，同时防止尖锐边角划伤操作人员，所有外露的螺栓头都采用沉孔设计，外表面无突出结构，堆叠放置时不会出现剐蹭，适配多台设备组合堆叠使用的场景。

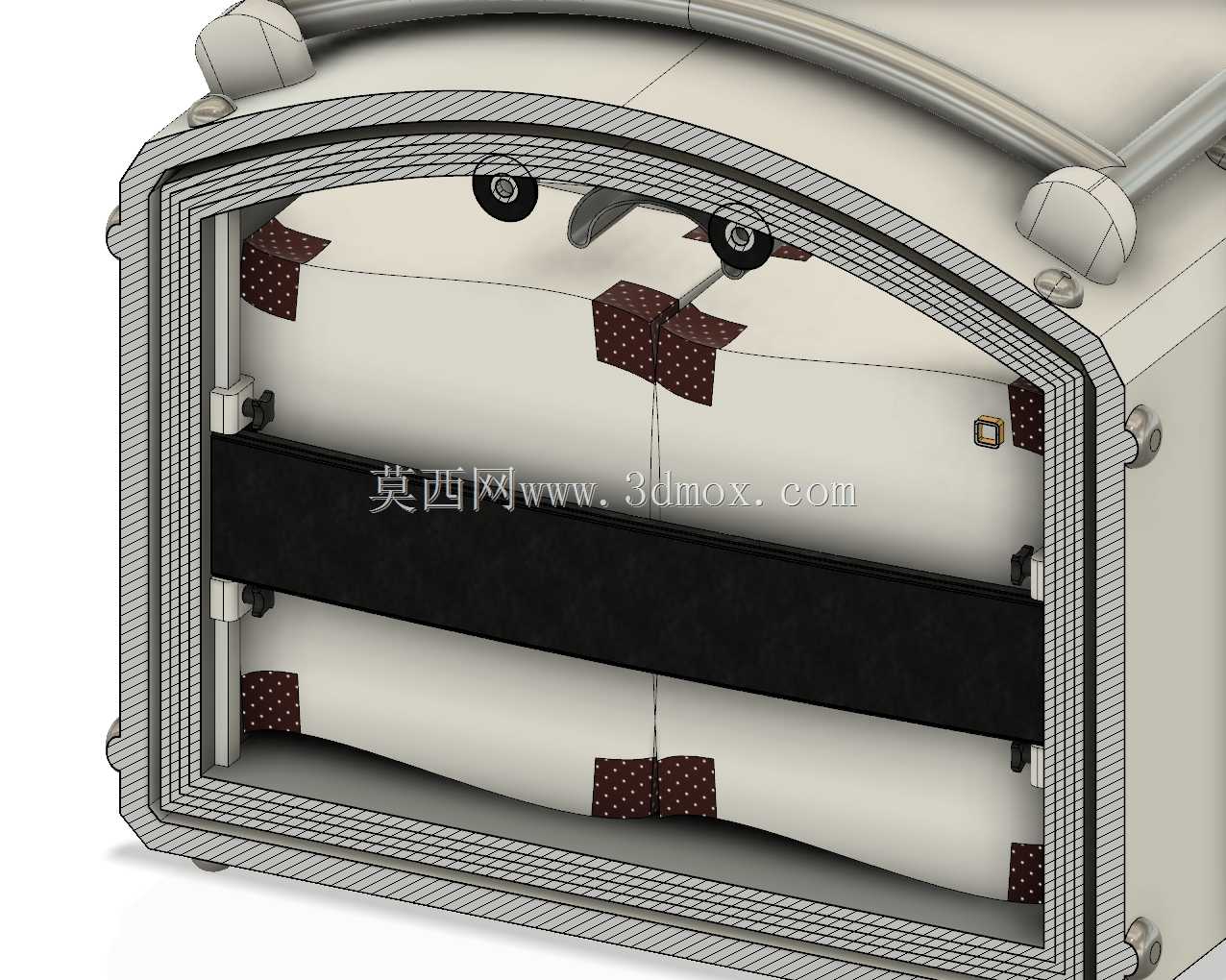

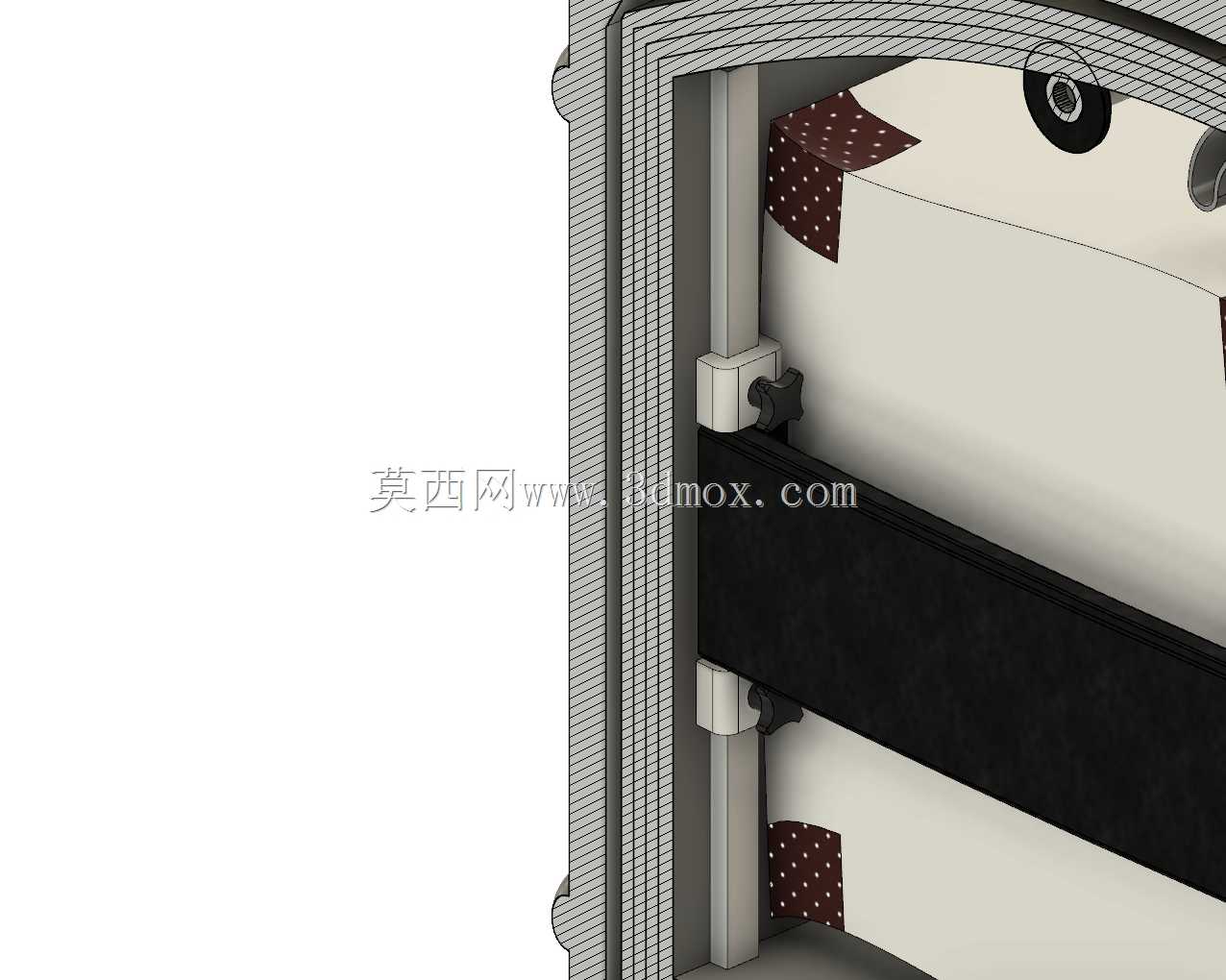

　　密封结构设计上，壳体的拼接面采用阶梯型密封槽，密封胶圈嵌入槽内后不会出现移位、脱落问题，密封面的平面度控制在0.05mm以内，保证螺栓锁紧后胶圈的压缩量保持在20%-30%的最佳区间，长期使用后胶圈的永久变形率控制在10%以内，无需频繁更换密封件即可维持IP67以上的防护等级。内部的绝缘衬垫采用阻燃环氧树脂材质，与壳体之间设置隔热层，避免外部环境温度快速传导至电芯，同时在电芯出现热失控风险时，可延缓热量向壳体外部传递，预留足够的应急处置时间。
