铝型材导轨式线圈绕制工装结构设计

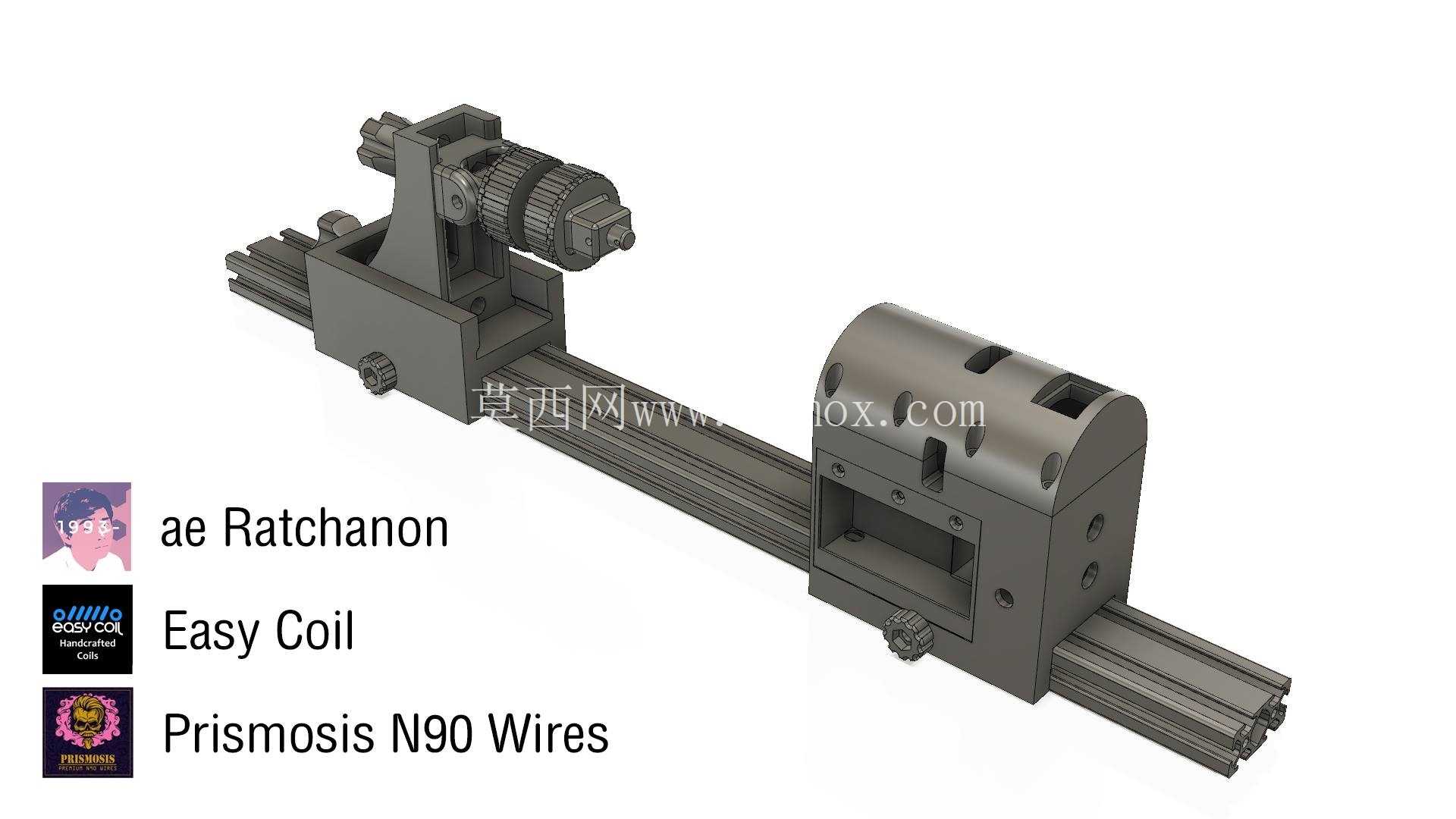

这套线圈绕制工装主要面向小批量定制线圈、电子绕组的手工与半自动化绕制作业场景，适配电子元器件加工、小型电机绕组制作、DIY线圈定制等场景的生产需求，解决传统绕线作业中线圈排布不齐、张力控制不稳、进给精度不足的问题。整套机构以2040系列V槽铝型材作为安装基底，铝型材长度可根据实际加工的线圈幅长灵活裁切，不需要额外定制安装底板，型材本身的槽道可直接作为滑动导轨使用，大幅降低了工装的加工成本与组装周期，安装时仅需通过T型螺栓即可将各功能组件固定在型材槽内，调整位置时不需要完全拆卸紧固件，松开螺母即可沿槽道滑动调整，适配不同规格线圈的绕制跨度需求。

绕制端搭载775系列直流电机作为动力输出，配套带屏幕的PWM调速模块可实现12-24V电压区间内的转速无级调节，操作人员可根据不同线径的漆包线、不同绕制张力需求调整转速，细线径绕制时调低转速避免断线，粗线径绕制时适当提升转速保障加工效率，摇杆开关可直接控制电机的正反转与启停，操作时不需要额外切换电路接线，正转用于绕制作业，反转可用于退线调整绕线位置。旋转输出端建议配套加工铝制转轴，相比钢制转轴重量更轻，转动惯量更小，调速响应更快，转轴处配套606、608、639系列滚珠轴承作为转动支撑，可有效降低转动过程中的径向跳动，避免绕线过程中转轴晃动导致的线圈排布错位，保障绕制的线圈端面平整度。

滑动进给端采用与基底同规格的铝型材滑台结构，滑台上方设置线圈骨架夹持座，夹持座可适配不同直径的线圈骨架安装，通过侧面的锁紧螺钉可快速夹紧或松脱骨架，更换不同规格骨架时不需要额外更换夹具，仅需调整夹持块的间距即可。滑台与基底导轨之间通过滚轮滑块连接，滑动阻力小，操作人员可手动推动滑台沿导轨方向匀速进给，控制漆包线在线圈骨架上的排布间距，也可后续加装丝杆传动组件实现自动进给，拓展为半自动绕线设备。进给端的夹持座上预留了磁钢安装位，可搭配30x规格的钕磁铁实现漆包线的张力吸附，避免绕线过程中线材松垮，也可根据线材张力需求调整磁铁数量与安装位置，适配0.1-1mm线径的漆包线绕制需求。

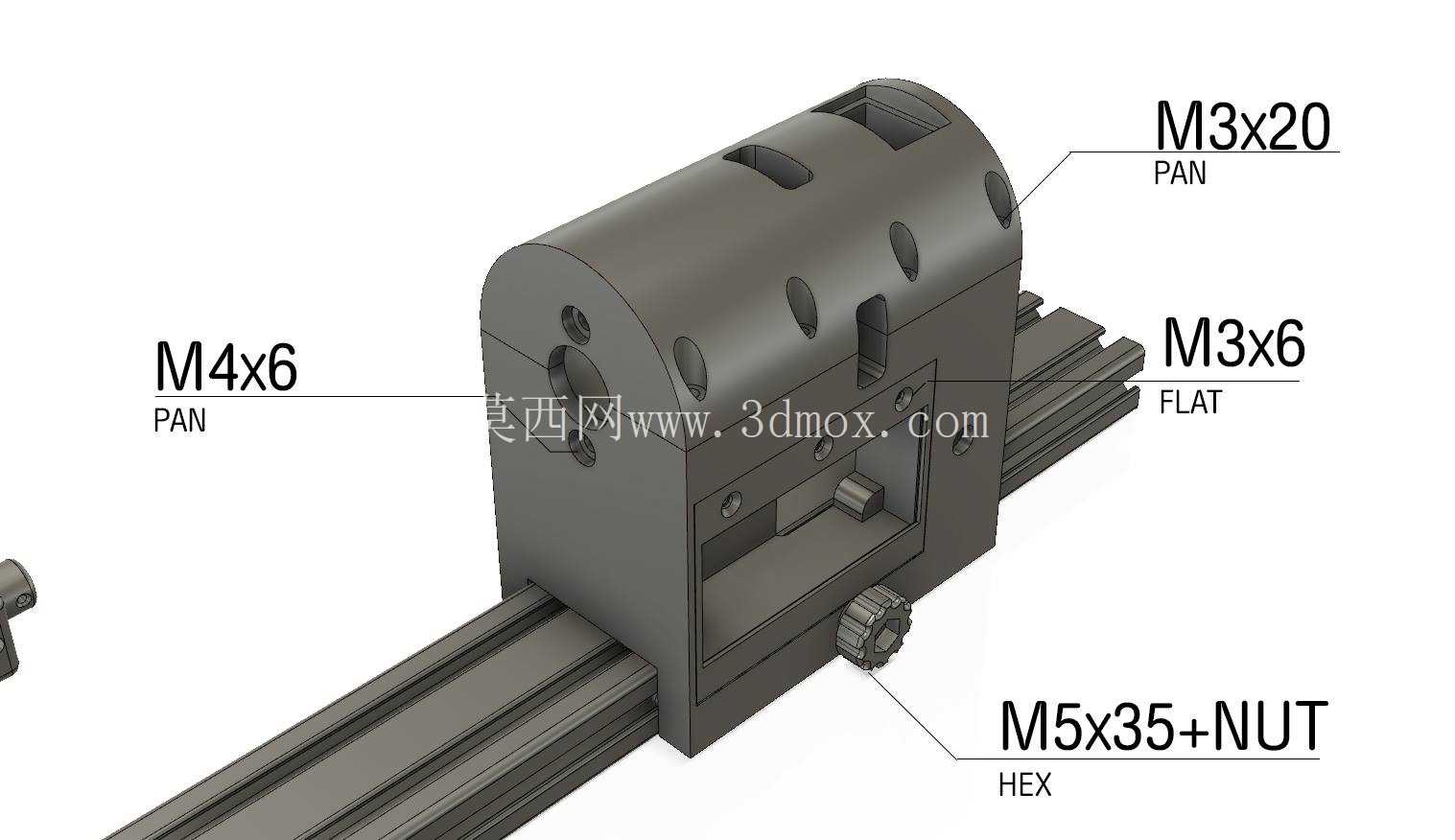

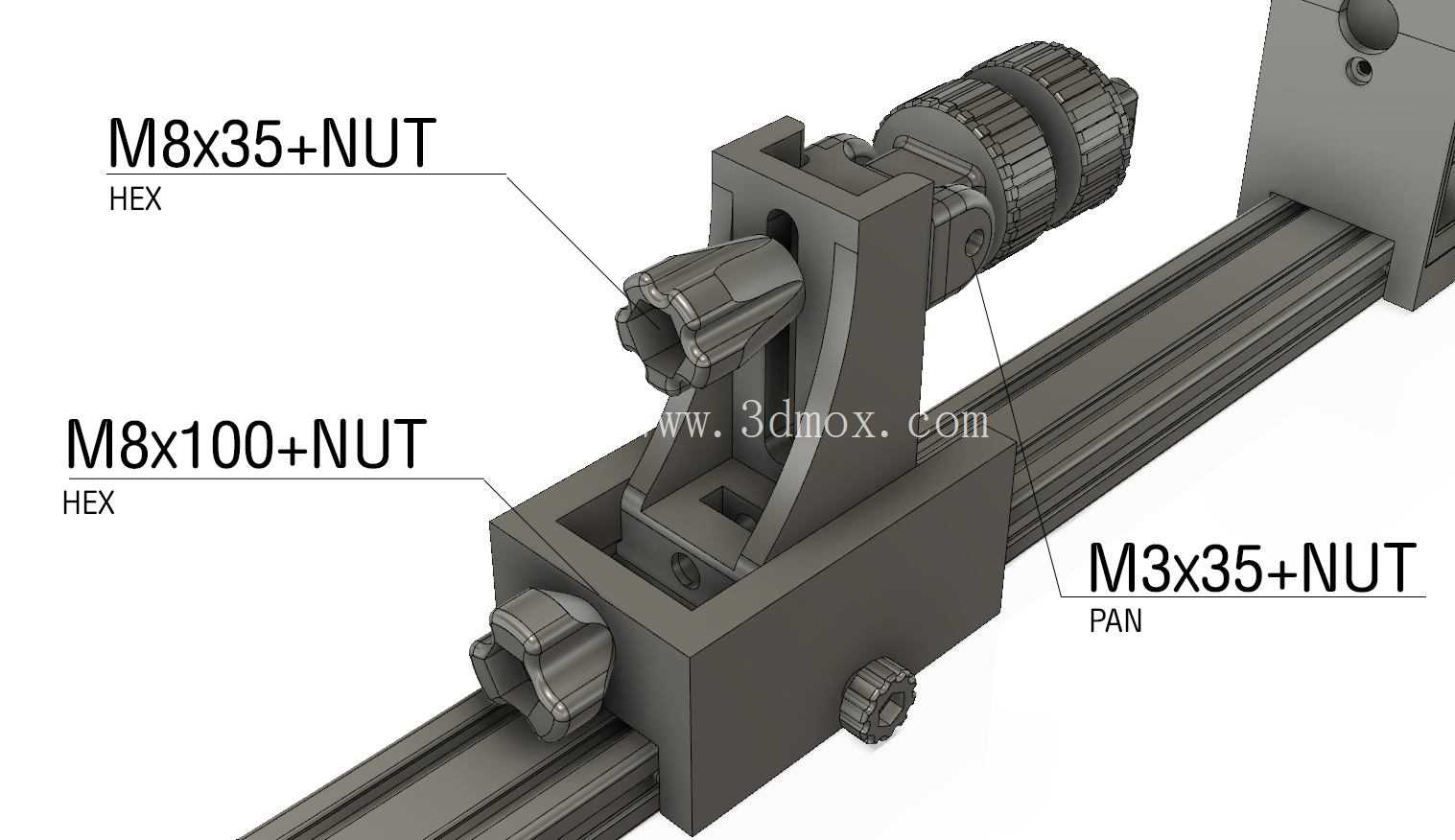

整套工装的紧固件全部采用标准公制内六角螺栓，包含M8x100、M8x35、M5x35、M3x35等不同规格的螺栓，以及M8、M5、M3系列配套螺母，还有M3x6规格的平头螺丝、M4x6规格的盘头螺丝用于固定电控模块与轴承端盖，所有紧固件都可在常规五金渠道采购，后期维护更换不需要定制特殊配件。安装边界方面，整套工装的宽度与2040铝型材宽度一致为40mm，高度方向从型材底面到电机顶端的尺寸约为120mm，长度方向可根据需求裁切为300-1000mm不等，可直接放置在常规工作台面上使用，不需要额外的安装固定，占用工作台面空间小，适合小型加工工位、电子维修工位、DIY工作室等场地使用。

从设计思路上看，这套工装没有采用复杂的铸件机身结构，全部采用标准铝型材与标准件组装，核心的功能部件全部采用市售成熟标准件，设计时优先考虑了组装便捷性与改装拓展性，用户拿到三维模型后可根据自身的加工条件替换部分零件，比如没有铝型材加工条件的用户也可采用方钢焊接作为基底，不需要高精度的机加工设备即可完成整套工装的制作。绕线端的电机安装座采用分体式夹紧结构，可适配不同直径的电机安装，后续如果需要更大的绕制扭矩，也可更换更大功率的电机而不需要重新制作整个安装座。夹持座的槽道预留了足够的调整空间，除了绕制常规的圆柱形线圈，也可通过更换夹持块适配方形、异形线圈骨架的绕制作业，拓展工装的适用范围。实际使用过程中，操作人员可先将线圈骨架固定在滑动端的夹持座上，将漆包线穿过导向结构固定在骨架上，启动电机后手动推动滑台匀速移动，即可完成线圈的整齐绕制，相比纯手工绕线的效率提升3倍以上，绕制的线圈排线整齐度可达到工业级绕线设备的80%以上，完全满足小批量生产、样品试制的使用需求。
