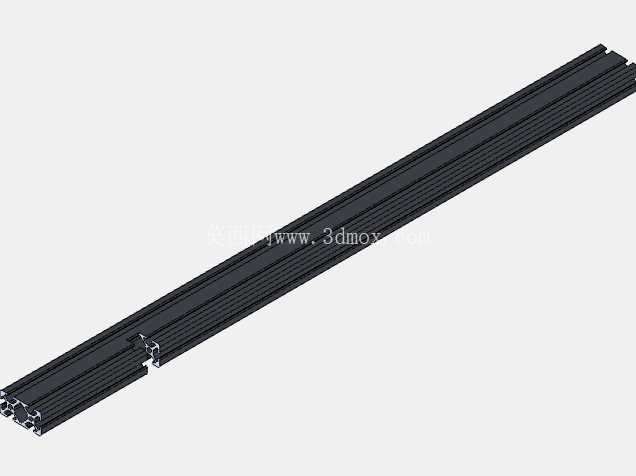

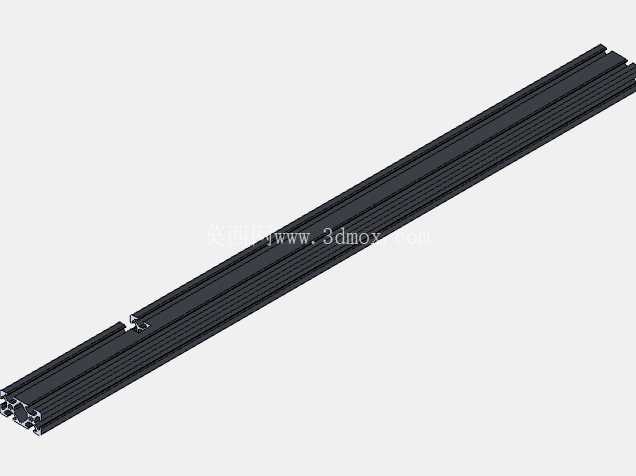

工业欧标标准槽铝挤型导轨构件

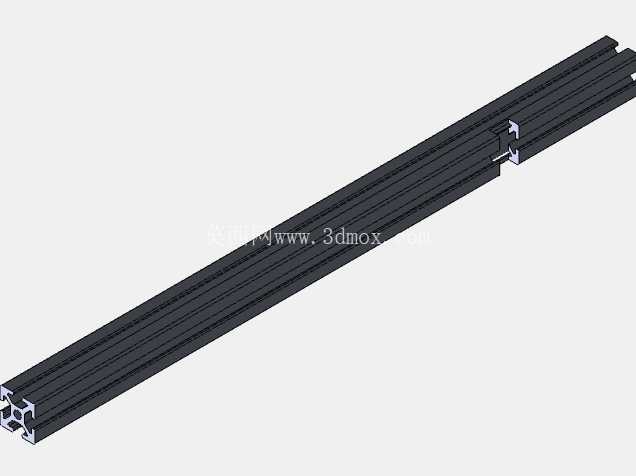

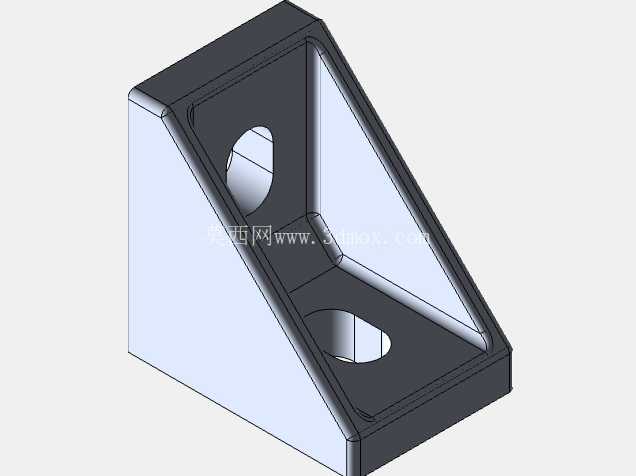

　　在非标自动化设备搭建、生产线机架组装、检测设备工装台架搭建的场景里，这类带标准T型槽的铝挤型材是最常用的基础搭建构件，不用额外焊接加工，仅靠配套的T型螺栓、角码、端盖等连接件就能快速完成不同尺寸框架的拼接，相比传统方钢焊接机架，拆装调整的灵活性要高很多，后期设备改型时型材还能重复利用，不会像焊接钢件那样切割后就无法复原。从截面结构来看，这款型材采用多腔室空心设计，在保证整体抗弯抗扭刚度的前提下，尽可能降低了自身重量，型材四周的T型槽尺寸符合通用工业铝型材的装配标准，槽口宽度适配常用的M5、M6规格T型螺母，不管是安装钣金护板、导轨滑块、传感器支架还是走线槽，都能直接在槽内滑动调整安装位置，不用在型材上额外打孔攻丝，现场装配时能大幅减少加工工序。

　　设计这类型材的时候，首先要考虑的是不同安装方向的载荷承受能力，型材壁厚的取值要兼顾挤压成型的工艺性和长期承重下的形变控制，太薄的壁厚在螺栓锁紧时容易出现局部变形，太厚则会增加材料成本和整体重量，这款型材的壁厚取值刚好覆盖常规中小型设备机架的承重需求，单根型材水平跨距在一米以内时，承载常规的气动元件、小型电机不会出现明显的下挠变形。型材的安装边界要注意拼接时的端面处理，切割后的端面需要保证平面度，拼接长尺寸机架时要配合专用的型材连接件保证对接处的直线度，T型槽内装入螺母的时候要注意螺母的朝向，避免锁紧时出现螺母偏转滑牙的问题。

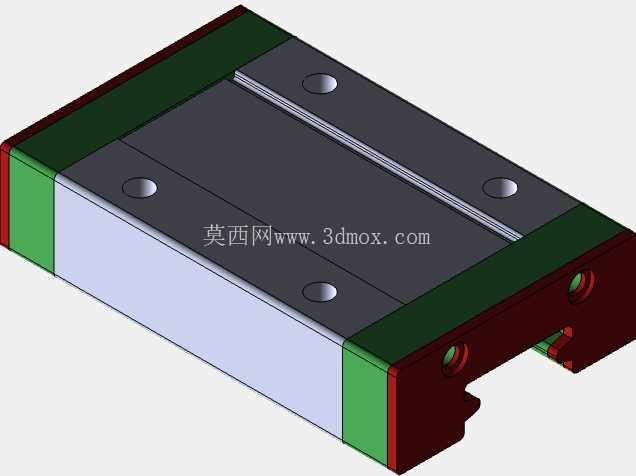

　　在实际设备应用中，这类型材除了做主框架结构，还能用来做设备的安全防护栏骨架、物料输送线的侧边导轨支架、电气元件的安装梁，甚至可以单独作为线性运动的导向支撑件，配合滑块实现短行程的直线往复运动导向。型材表面做了阳极氧化处理，耐磨耐腐蚀，车间常规的油污、切削液溅到表面不会轻易出现锈蚀，日常清洁只需要用干布擦拭就能保持外观整洁，相比喷漆的钢构件，使用过程中不会出现漆层脱落生锈的问题，长期使用的维护成本更低。

　　做三维建模的时候，这类型材的建模重点是准确还原T型槽的截面轮廓，因为后续装配时所有的连接件都是基于槽的尺寸来匹配的，如果槽的尺寸建模有偏差，后续装配时就会出现螺栓卡不进去、连接件无法贴合的问题，同时要注意型材端面的安装孔位预留，不同长度的型材拼接时，端面上的连接螺纹孔位置要和配套的角码、对接件尺寸完全匹配，避免现场安装时出现孔位错位。另外型材上的槽道位置也做了对称设计，不管是哪个方向朝向安装，都能找到对应的槽位来固定外部构件，不用特意区分型材的安装方向，现场装配时能减少分拣核对的工作量，哪怕是没有太多装配经验的工人，也能快速完成拼接作业，降低现场装配的出错概率。在一些需要频繁调整工位的柔性生产线上，这类铝型材的优势会更明显，生产线换型时只需要松开对应的螺栓，就能调整各个工位的位置、增减构件，不用重新切割焊接新的机架，能大幅缩短生产线的换型调整周期，适配多品种小批量的生产需求。
