手持式阻燃剂分配器结构设计

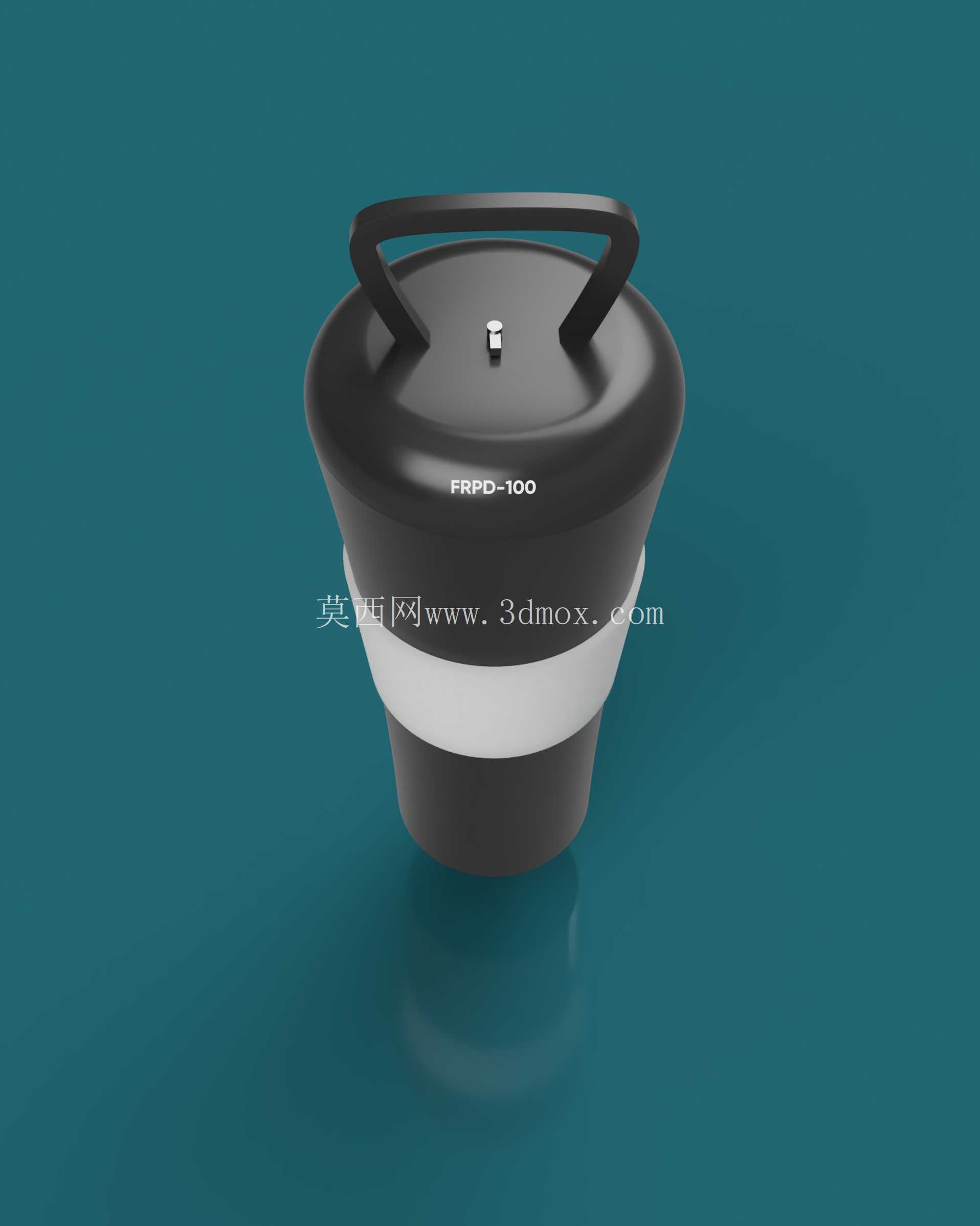

　　在铸造生产的现场作业环节，砂型合箱前的型腔阻燃防护、小范围砂芯表面阻燃涂覆、铸件局部补涂阻燃介质这类零散作业场景，一直存在大流量固定式涂覆设备无法覆盖、人工刷涂效率低且涂覆均匀度差的痛点，这款手持式分配器正是针对这类离散作业场景开发的便携作业工具。从结构设计逻辑来看，整体采用上窄下宽的锥台形主体轮廓，顶部集成一体化的提握把手，作业人员单手握持提手即可完成设备转移、作业角度调整的全部操作，无需额外配置辅助握持结构，整体重心沿设备中轴线垂直分布，握持状态下手腕受力均匀，长时间连续作业也不会产生明显的肌肉酸胀感。

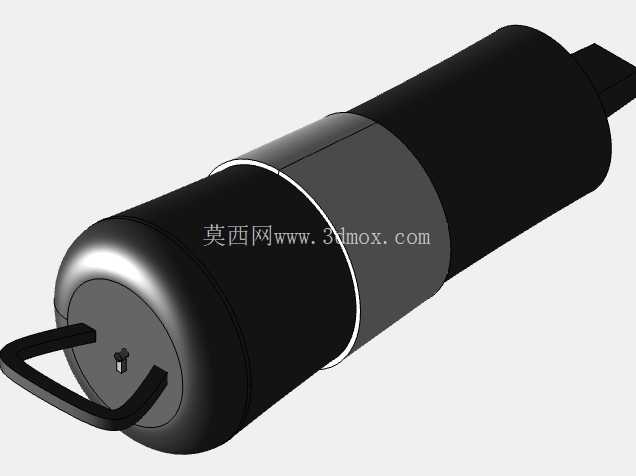

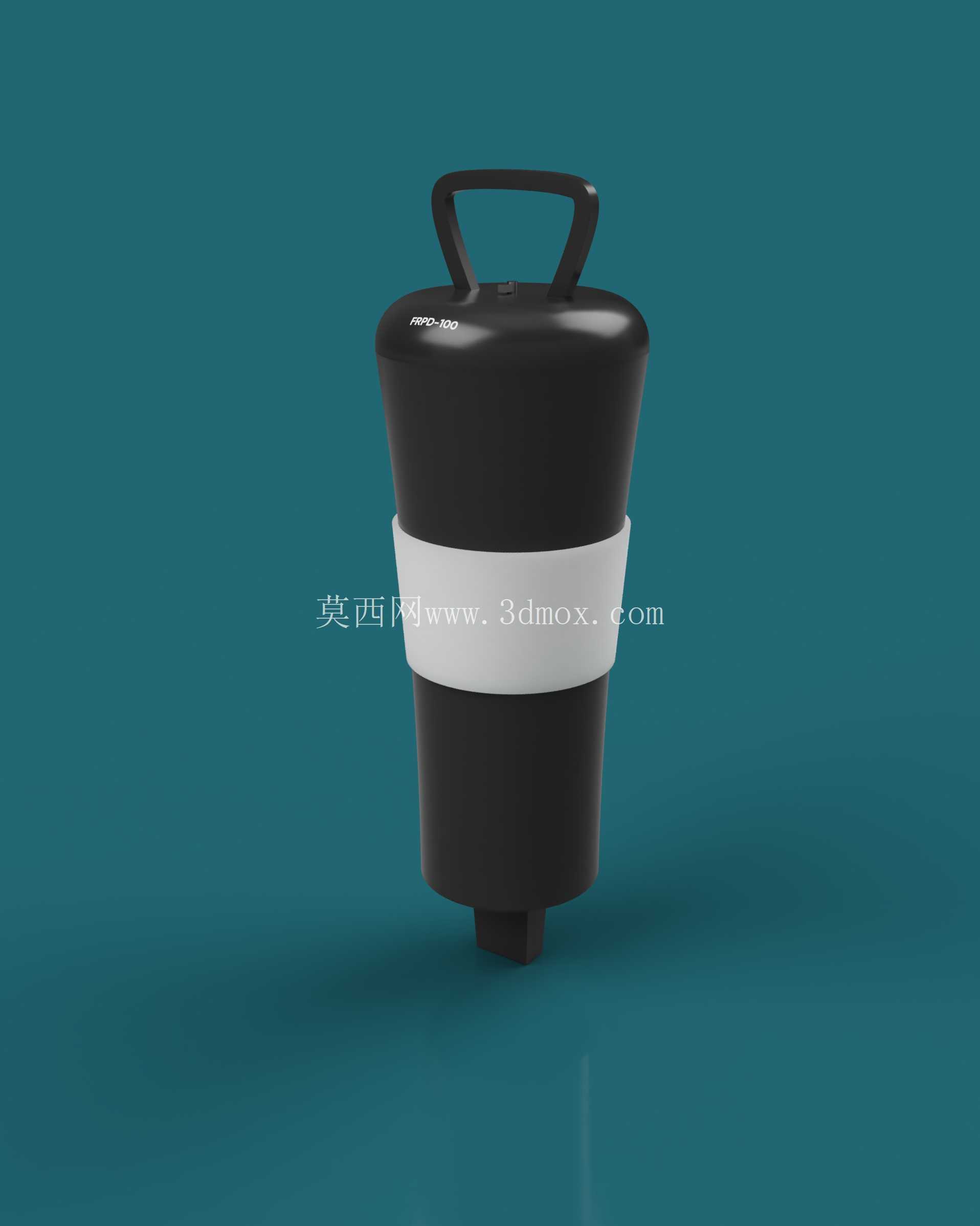

　　设备中部设置一圈环形防滑握持带，材质选用摩擦系数较高的柔性橡塑材料，当作业人员需要精准控制出液位置时，可握持该段结构完成近距离精细操作，防滑带的宽度经过人体工程学验证，刚好匹配成年男性手掌的握持跨度，表面做了细微的磨砂纹理处理，即便作业过程中手套沾附砂粒、阻燃剂残留，也不会出现打滑脱手的情况。设备底部设置标准化的快接出液接口，可适配不同口径的涂覆刷头、窄缝喷嘴、宽幅雾化喷头，针对不同作业场景快速切换作业端头：处理砂型深腔位置的阻燃涂覆时，更换加长窄缝喷嘴即可伸入型腔内部完成定点涂覆；处理大面积砂芯表面涂覆时，更换宽幅雾化喷头可实现均匀的扇形喷覆，涂覆效率比手工刷涂提升三倍以上；针对铸件边角位置的补涂作业，更换海绵刷头即可完成精准的局部补涂，不会出现阻燃剂流淌污染非作业区域的问题。

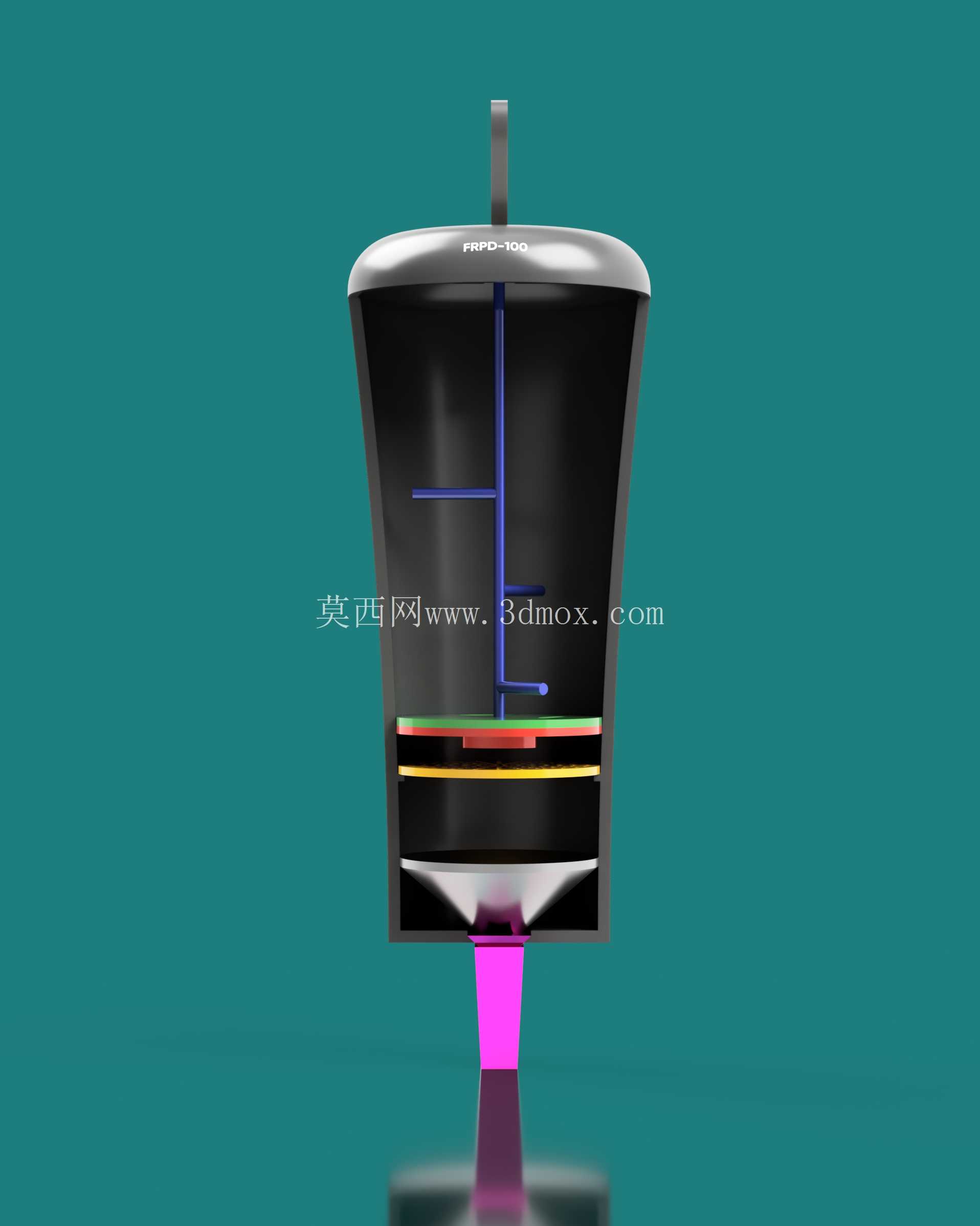

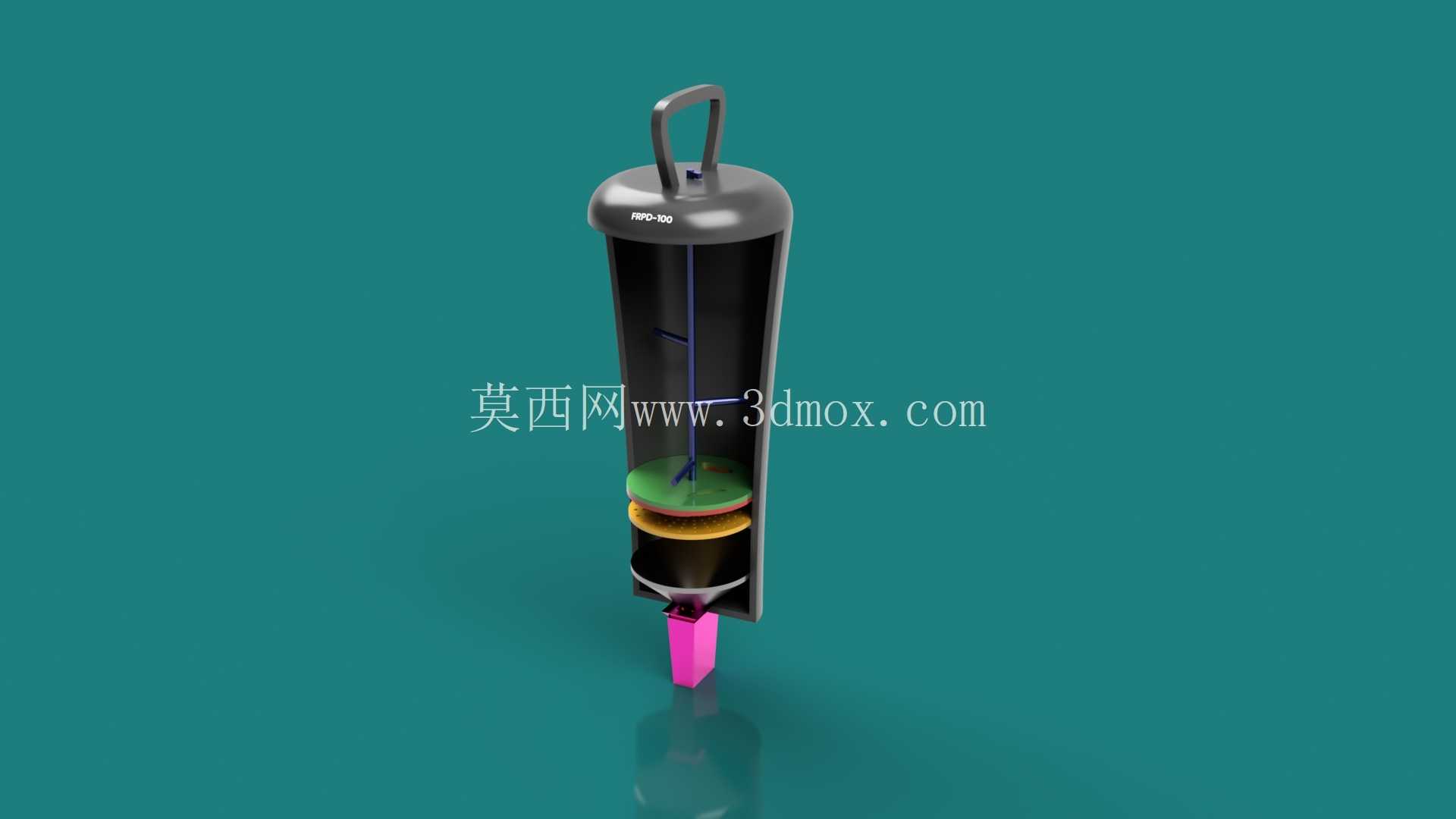

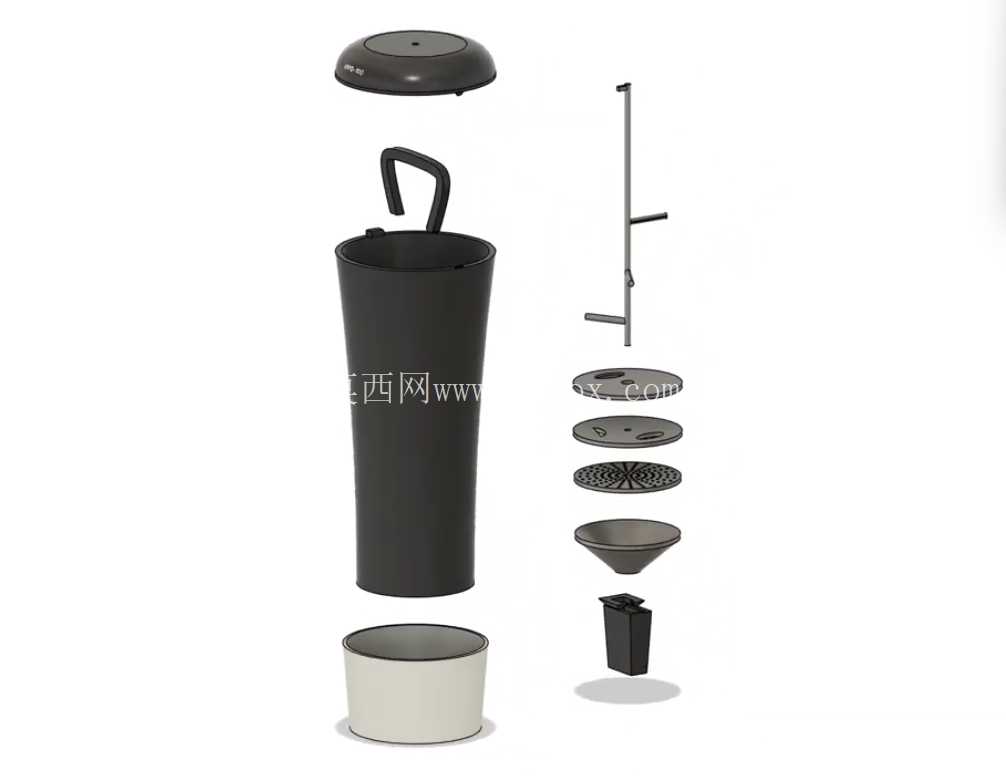

　　设备内部的储液腔采用等壁厚锥面结构设计，腔体内壁做了镜面抛光处理，阻燃剂介质可依靠自重顺畅流向底部出液口，不会出现腔体内介质残留、挂壁的问题，单次加注的阻燃剂容量可满足单批次小型砂芯的涂覆作业需求，无需中途反复加注介质。设备顶部的提手结构做了圆弧过渡处理，没有尖锐棱角，作业人员在工位间转移设备时，即便提手磕碰砂型、工装边缘，也不会造成砂型边角崩损、工装表面划伤的问题。从安装边界来看，设备整体外径最大处位于中部防滑带位置，可适配常规的工位壁挂挂架、工具车侧方挂扣，作业间隙可直接悬挂放置，无需占用工作台面的操作空间，底部出液接口距离设备底端的预留高度可兼容常规规格的接液杯，临时放置时不会出现出液口滴漏污染工作台面的问题。设备的上下壳体采用旋扣式连接结构，无需额外工具即可徒手拆分，完成内部储液腔的清洁、密封胶圈的更换维护，日常维护操作门槛极低，一线作业人员经过简单讲解即可完成全部日常保养操作。密封结构全部采用耐阻燃剂腐蚀的氟橡胶材质，长期接触阻燃剂介质也不会出现溶胀、密封失效的问题，可适应铸造车间内多粉尘、温度波动大的作业环境，不会因为环境温度变化出现壳体凝露、介质渗漏的情况。

　　在实际作业过程中，该设备可配合工位旁的固定式阻燃剂加注站使用，作业前完成介质加注后，即可携带设备完成多个分散工位的涂覆作业，无需来回往返大型涂覆设备工位，大幅减少了作业过程中的无效走动时间，尤其适合多品种小批量的铸造生产场景，这类场景下砂型规格不统一、涂覆位置零散，大型自动化涂覆设备无法适配全部作业需求，手持式分配器刚好填补了这部分作业场景的设备空白。设备的整体重量控制在单手握持舒适的区间内，即便储液腔满载介质，整体重量也不会造成单手握持的负担，作业人员可轻松完成举升、倾斜、多角度调整的操作，针对高位砂型、低位砂芯的涂覆作业都能顺畅完成，不需要额外配置登高辅助、低位俯身的辅助工装。
