箱形涵洞预制构件可互换成型模具

这套可互换式成型工装主要服务于市政、交通基建领域的预制箱涵生产环节，在地下管廊、道路涵洞、排水渠系的施工场景中，预制箱涵凭借施工效率高、成型质量稳定的优势，已经逐步替代现场浇筑的作业模式，而可互换结构的模具正是适配多规格箱涵批量生产的核心工装。不同于单一规格的固定模具，这套工装的核心设计思路是通过模块化的侧板、端板、内模支撑结构的组合调整，在同一套模架基础上快速切换成型腔体尺寸，覆盖从1.5米见方到3米见方的多规格箱涵生产需求，无需为每一种截面尺寸单独制备整套模具，能够大幅降低预制场的工装投入成本，同时减少模具存放占用的场地空间。

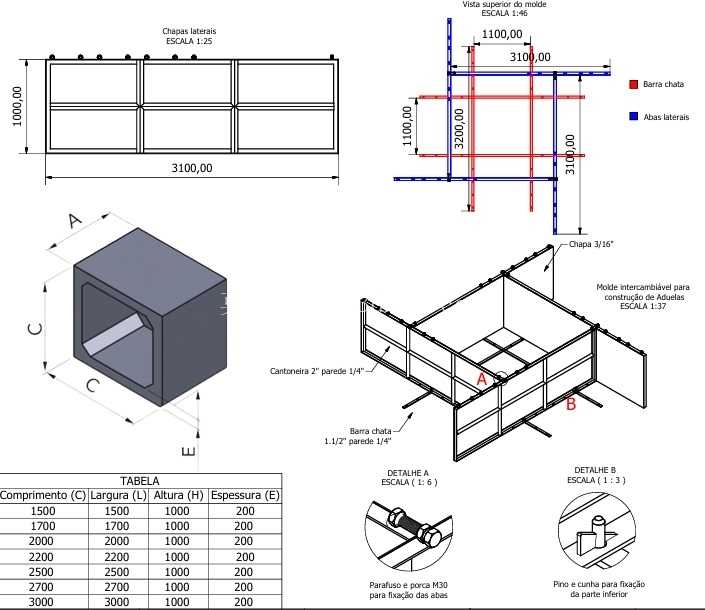

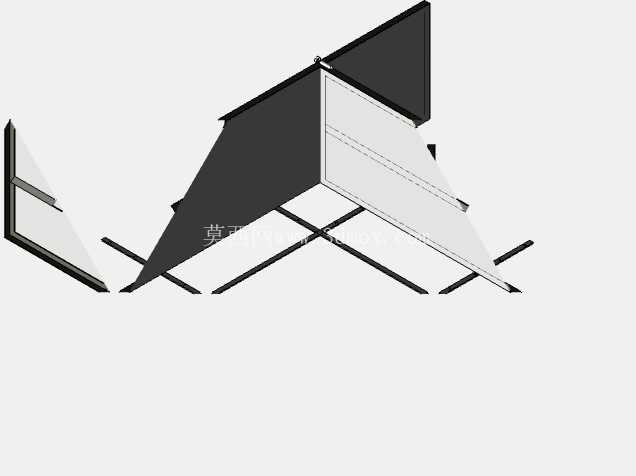

从实际生产的作业逻辑来看，这套模具的结构设计充分考虑了预制件脱模、钢筋骨架安放、混凝土振捣的全流程需求：外模采用分片式框架结构，连接节点采用标准化的快装锁紧件，合模时能够保证整体刚度，避免混凝土浇筑侧压导致的模腔变形，拆模时可以逐片拆解，不会磕碰预制件的边角；内模设置了可收缩的支撑机构，在混凝土达到脱模强度后，可以先收缩内模支撑结构，减小内模与预制件内壁的接触间隙，顺利完成内模抽离，避免传统固定内模脱模时的卡滞、内壁拉伤问题。图纸中标注的多组尺寸参数，对应不同规格箱涵的成型边界：最小规格适配1500mm×1500mm×1000mm、壁厚200mm的箱涵构件，最大可覆盖3000mm×3000mm×1000mm、壁厚200mm的构件，所有规格的模腔切换都通过调整横向、纵向的模板定位位置实现，模架的基础底座、锁紧机构、支撑龙骨都可以通用，切换规格时仅需更换对应尺寸的模板镶块，调整定位销的固定位置即可，单套模具的规格切换作业可在2小时内完成，适配预制场连续化生产的排班节奏。

在结构强度设计层面，这套模具的龙骨排布经过受力验算，横向、纵向的加强筋间距匹配混凝土浇筑时的侧压力分布，在1米浇筑高度下，模板的变形量控制在1.5mm以内，能够保证预制箱涵的外形尺寸公差符合基建工程的验收要求；模板的拼接面设置了密封止口，避免混凝土浇筑时出现漏浆问题，减少预制件的表面蜂窝、麻面缺陷，降低后续表面修补的工作量。从安装边界来看，整套模架的底部设置了统一的定位基准块，能够与预制场的振动台工位快速适配，不需要额外制作安装底座，模板的吊装点位置经过重心核算，车间常规的10吨行吊即可完成模具的拆装、移位作业，不需要额外配置大吨位起重设备。

在实际应用中，这套可互换模具尤其适合箱涵规格多样、单规格生产批量适中的中小型预制场，相比单规格模具，它的工装复用率可以提升60%以上，同时因为模架主体长期通用，仅需更换易损的模板镶块，模具的整体使用寿命也比普通固定模具更长。设计过程中还充分考虑了工人的操作便利性，所有锁紧机构的操作位置都设置在模具外侧，工人不需要进入模腔内部即可完成合模、拆模的大部分操作，降低了作业过程中的安全风险；模板的边角位置都做了圆弧过渡处理，既能够避免预制件出现应力集中的直角棱边，也能减少模板拆装过程中对工人的磕碰伤害。针对不同壁厚的箱涵生产需求，这套模具的内模和外模之间的间距也可以通过调整定位垫块实现微调，能够适配部分项目对箱涵壁厚的特殊要求，不需要对模具主体进行焊接、切割等二次加工，进一步拓展了工装的适用范围。
