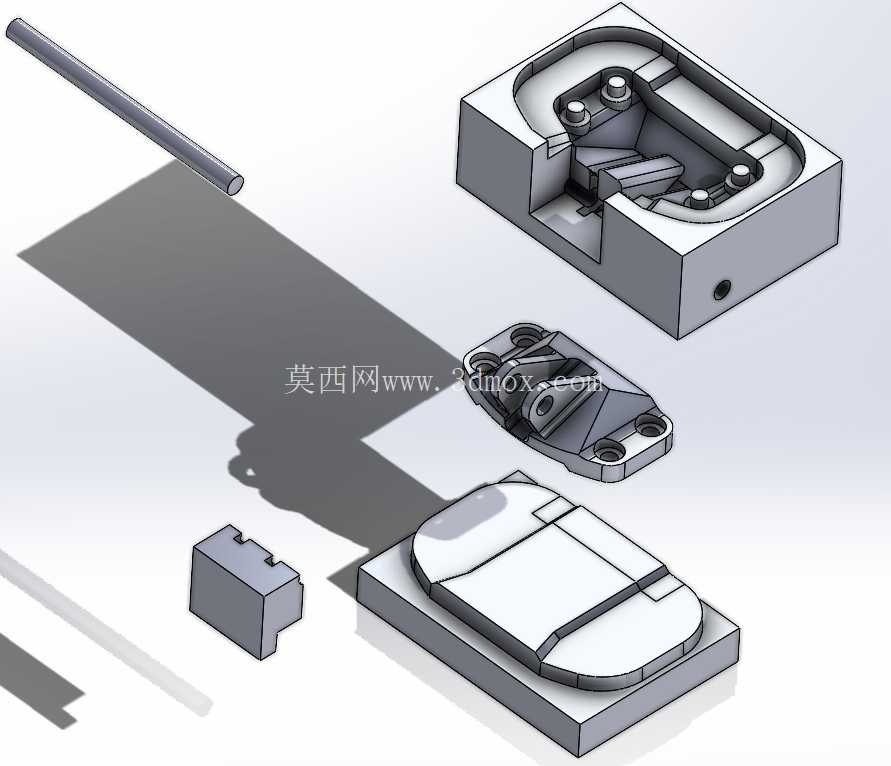

亚历杭德拉塞万提斯模压结构设计

这套模压结构主要面向有色金属低压铸造、砂型铸造成型环节的批量生产场景，适配中小尺寸异形结构件的铸造成型需求，在汽配零部件、通用五金构件的铸造生产线上可直接对接现有模架安装使用。从实际生产用途来看，该模压结构承担着熔融金属充型时的型腔保压、分型开模、铸件顶出的核心功能，区别于普通重力铸造模，其模腔流道设计做了针对性的缓流处理，能减少金属液充型过程中的卷气问题，降低铸件内部气孔、缩松的出现概率。

设计思路上，整套结构优先考虑了生产环节的操作便利性，分型面选在铸件最大轮廓截面位置，开模时不会出现型腔剐蹭铸件毛坯的问题，模腔周边的排气槽深度控制在0.15mm以内，既可以顺畅排出型腔内的空气，又不会让熔融金属渗入排气槽形成难以清理的飞边。模架的导柱导套配合间隙选在H7/g6公差带，长期反复开合模也不会出现错位偏移，能保证铸件的尺寸一致性，减少后续机加工的余量预留。

从安装边界来看，整套模压结构的安装孔位完全适配常用的200吨立式模压机台板尺寸，不需要额外做转接板就能直接固定，模架总闭合高度符合常规压铸机、模压机的开模行程要求，顶出杆位置和机台顶出孔位完全对齐，安装时不需要额外调整机台参数就能直接试模。模腔的进料口位置做了圆弧过渡处理，金属液进入型腔时不会直接冲刷模壁，能减少模腔局部的冲蚀磨损，延长模具的单次修模周期，日常生产中只需要定期检查分型面的贴合情况、清理排气槽内的残留积渣就能维持稳定生产。

结构细节上，这套模压结构的冷却水道布置距离模腔表面保持均匀的15mm间距，水道走向顺着铸件的壁厚变化做调整，厚壁位置加密水道排布，让铸件冷却过程中各部位的降温速率保持一致，减少铸件冷却过程中的内应力，避免铸件出模后出现变形、开裂的问题。模腔表面做了氮化处理，表面硬度达到HRC52以上，能承受熔融金属的长期高温冲刷，减少粘模问题的出现，生产过程中不需要频繁喷涂脱模剂就能顺利出模，能有效提升单班生产的效率。

在实际生产适配场景中，这套模压结构既可以用于铝合金、锌合金等低熔点有色金属的模压铸造，也可以通过更换模芯镶块适配不同规格的同类型铸件生产，不需要更换整套模架，能有效降低多品种小批量生产时的模具投入成本。镶块的固定方式采用楔块压紧结构，更换镶块时只需要松开侧边的压紧螺丝就能快速取出，不需要拆卸整套模架，换型时间能控制在半小时以内，适配柔性生产的需求。

针对模压过程中容易出现的飞边问题，分型面周边做了1mm宽的溢料槽，多余的金属料会优先进入溢料槽，不会从分型面缝隙挤出形成大面积飞边，后续清理铸件时只需要去除溢料槽位置的料头即可，大幅减少铸件后处理的工作量。顶出机构采用均匀分布的圆顶针，顶针位置选在铸件的加强筋、厚壁凸台位置，顶出时不会让铸件出现顶白、顶穿的问题，顶针的配合间隙控制在0.02mm以内，不会让金属液渗入顶针孔造成顶针卡滞。
