水平对置六缸动力单元结构设计方案

在乘用车动力总成、小型通航动力改装、定制化越野装备研发场景中，水平对置构型的动力单元始终凭借低重心、高平顺性的核心优势占据细分应用场景的一席之地，本次呈现的六缸水平对置动力结构，完全围绕实际装机的边界约束完成全细节建模，覆盖从缸体油路布局到曲柄连杆配气机构的完整装配关系，可直接用于结构验证、运动仿真以及3D打印样件试制环节。

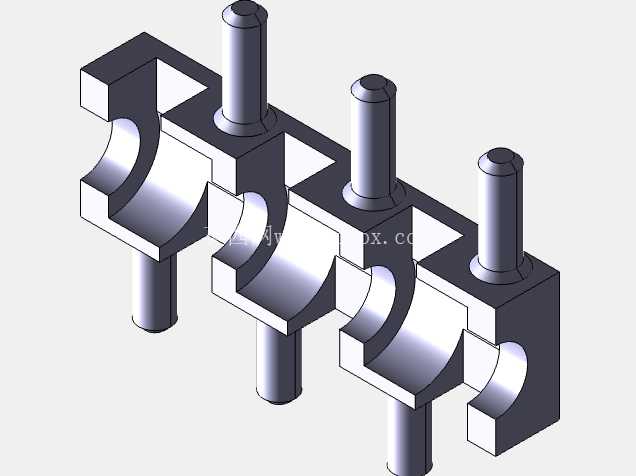

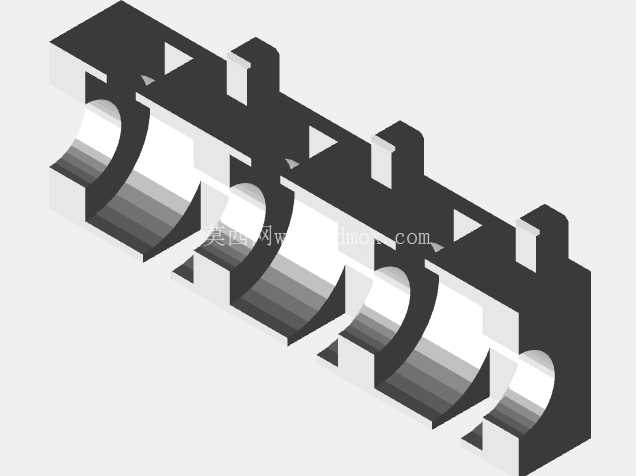

从实际用途来看，该结构并非仅用于外观展示的概念模型，所有配合面均预留了符合行业常规的公差带，缸体上下分体的合箱面定位销孔、主轴承盖的螺栓过孔位置、缸套安装沉孔的同轴度约束，都按照量产机型的工艺要求做了对应设计，既可以作为高校机械专业动力结构课程的具象教学载体，也能为改装厂商研发定制化动力单元提供基础构型参考，甚至可直接用于小排量定制赛车的动力方案验证，省去从零开始搭建基础结构的重复工作量。

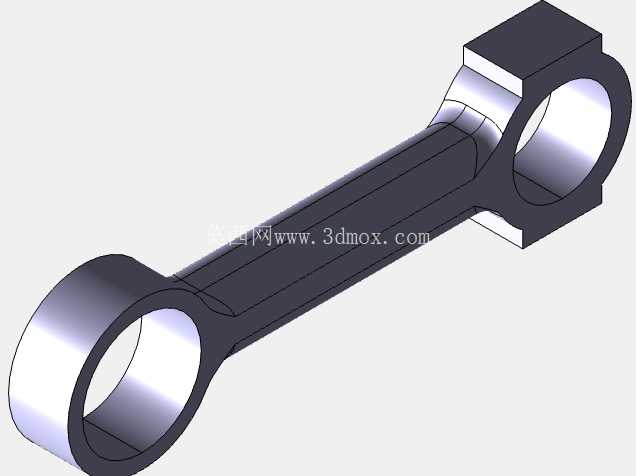

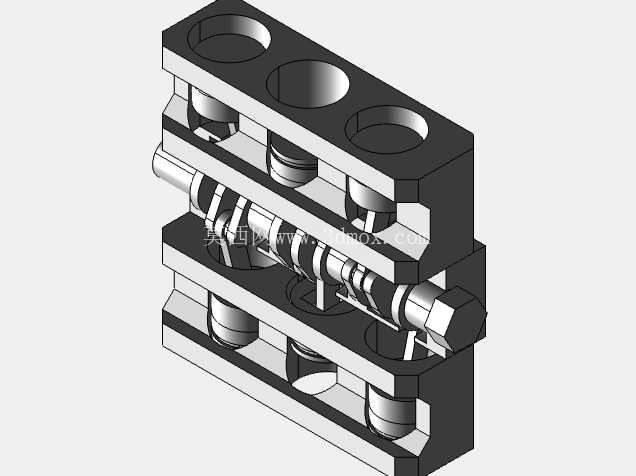

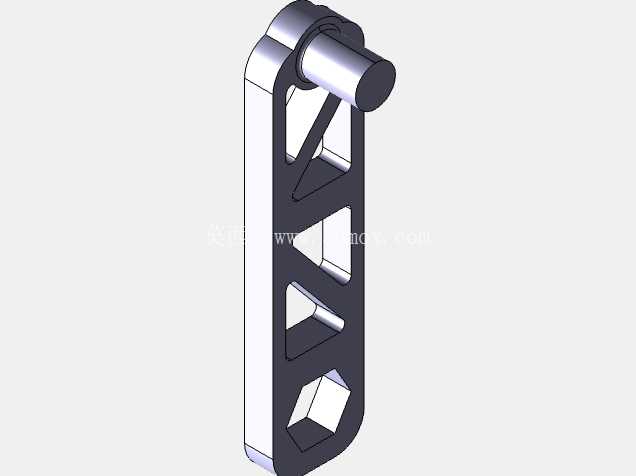

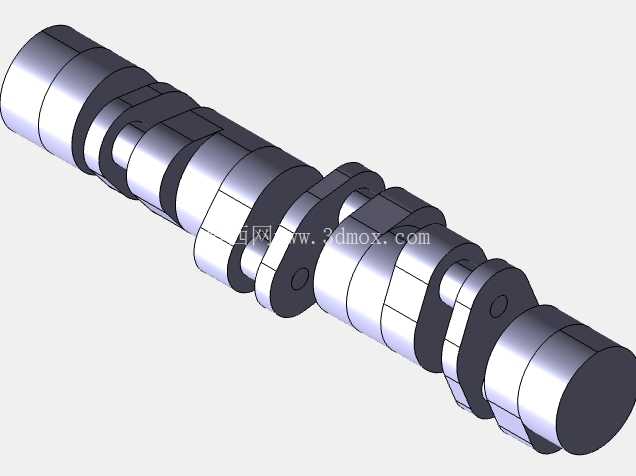

功能特性层面，该六缸水平对置结构采用左右三缸对向布局，曲轴采用全支撑设计，每个曲柄销对应两侧对置的连杆轴颈，活塞往复运动的惯性力可在水平方向实现完全自平衡，相比直列六缸结构大幅降低了整机高度，相比V型六缸结构则消除了夹角带来的一阶振动余量，整机运转时的NVH表现更优。配气机构采用顶置凸轮轴布局，进排气道的走向完全匹配水平对置结构的低矮轮廓，不会因为缸体平卧出现气道积液的设计缺陷，缸体内部的润滑油道走向兼顾了平卧状态下的机油回流特性，避免高转速工况下出现机油泵吸空的问题。

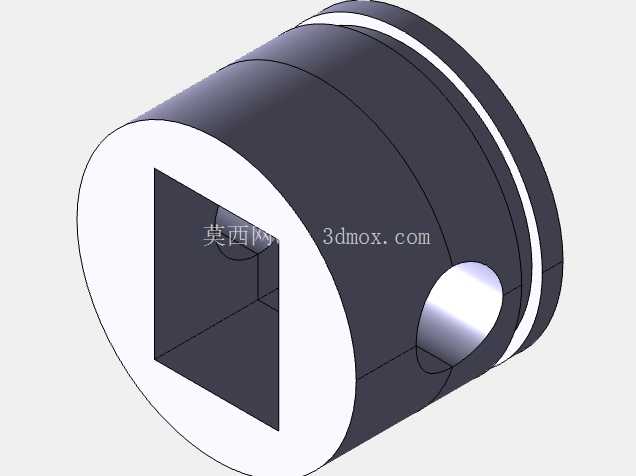

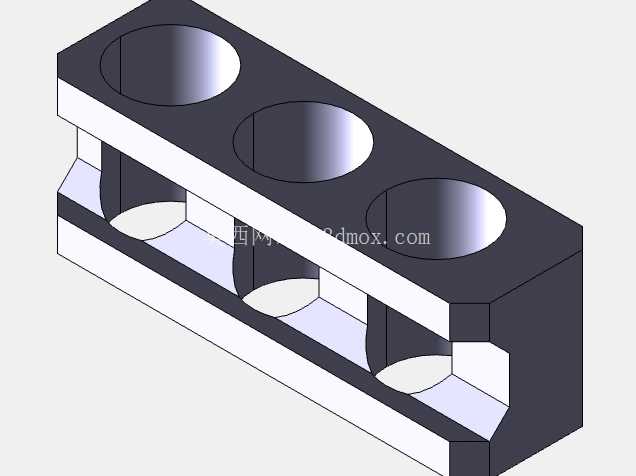

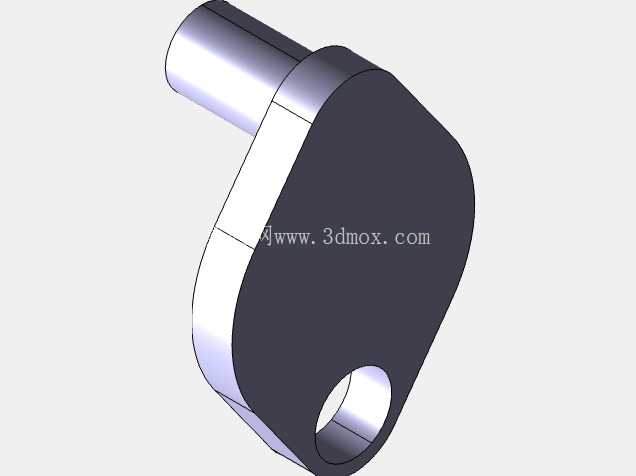

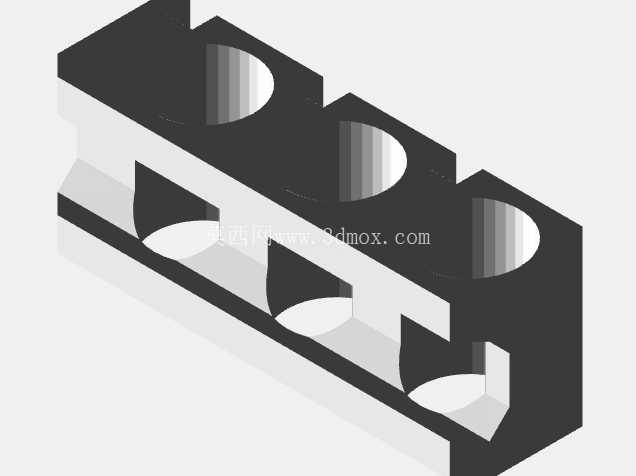

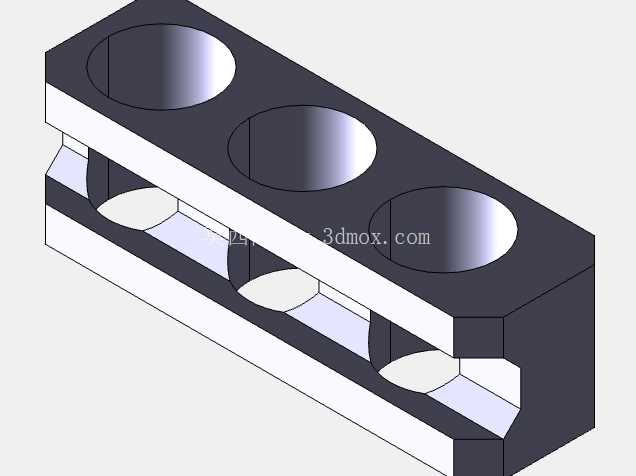

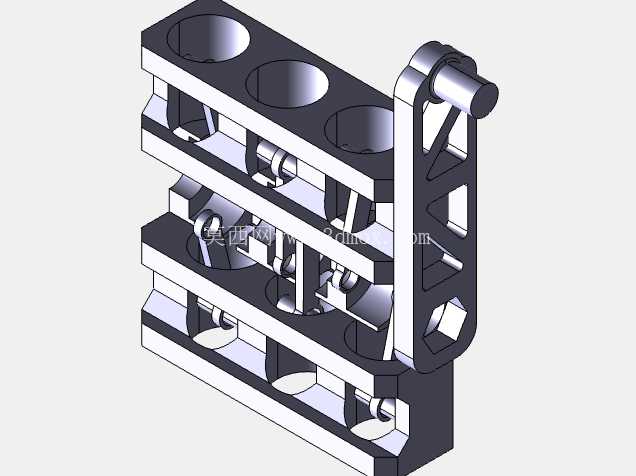

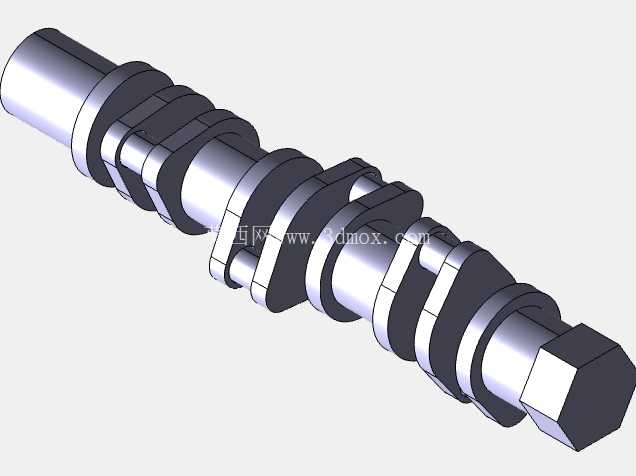

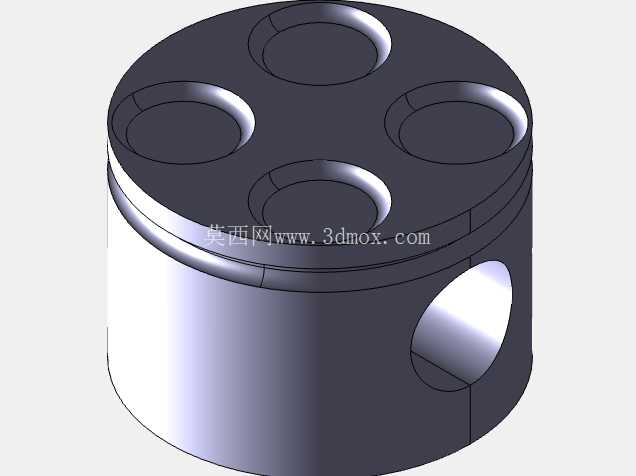

设计思路上，整个结构从装机边界倒推参数设定，首先确定整机的宽度、高度、长度安装边界，确保可以适配多数后驱车型的前舱横向安装空间，以及中置引擎跑车的后舱布局要求。缸体采用分体式设计，上下缸体通过贯穿螺栓连接，既保证了主轴承座的刚性，也为后期维修拆解提供了便利；活塞裙部做了适配水平往复运动的减磨涂层预留设计，避免缸套偏磨问题；曲轴的平衡重块完全按照对置六缸的发火顺序做了配重优化，不需要额外加装平衡轴即可实现全转速区间的振动抑制。所有零部件的装配关系都做了干涉检查，曲轴转动全程不会与缸体、连杆、油底壳预留空间发生碰撞，凸轮轴与气门挺柱的接触轨迹也符合运动学要求，可直接导入DMU模块完成运动仿真，直观展示进排气门开闭、活塞往复、曲轴转动的完整配合过程。

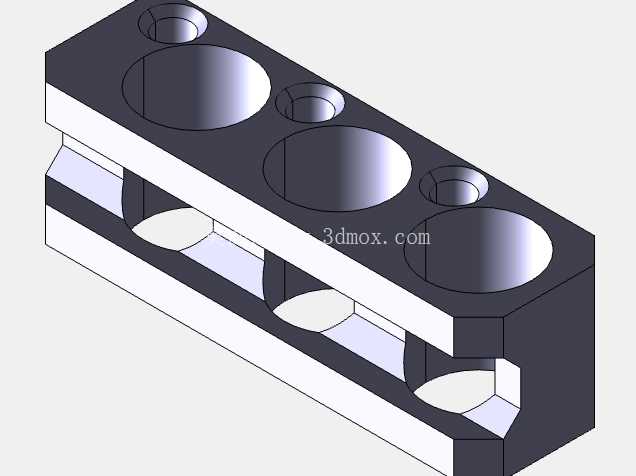

外形尺寸与安装边界方面，整机主体轮廓为规则的类长方体结构，顶部预留的三个圆形安装位为火花塞安装孔，位置与每个气缸的燃烧室中心完全对正，前端输出轴的伸出长度、法兰盘连接尺寸都符合通用动力输出接口标准，可直接匹配常规的手动、自动变速器输入轴，不需要额外制作转接法兰。两侧缸盖的进排气接口位置统一朝向整机上下方向，适配水平安装状态下的进排气歧管布局，不会与车架、悬挂结构发生安装干涉；缸体侧面预留的机油滤清器、机油压力传感器安装位，都按照平卧状态下的维护便利性做了位置优化，日常保养不需要举升车辆即可完成耗材更换。整机底部的油底壳轮廓做了收窄设计，最小离地间隙满足常规乘用车的通过性要求，不会因为动力单元油底壳突出影响整车通过性。

整个结构的所有细节都围绕实际工程应用展开，没有冗余的装饰性设计，每个凸台、每个孔位都有对应的功能作用，不管是用于结构教学、方案验证还是3D打印制作展示样件，都能完整还原水平对置六缸动力单元的核心结构特点，帮助从业者快速理解这类特殊构型动力装置的设计逻辑与装配要点。
