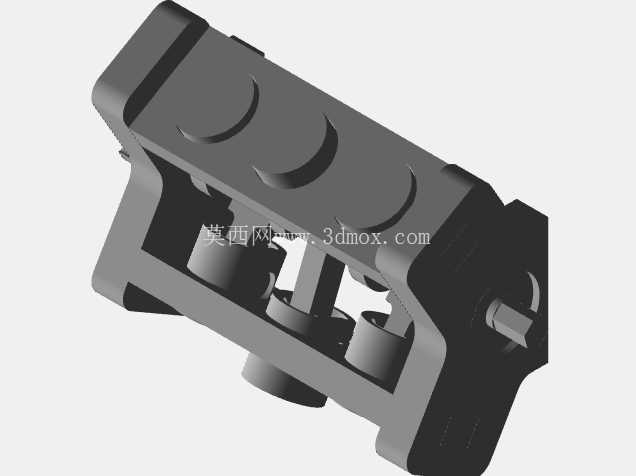

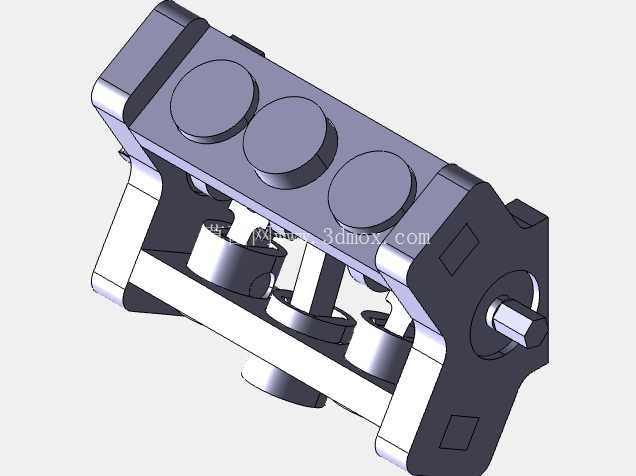

这套引擎结构针对3D打印成型工艺做了专属适配,核心围绕打印后可直接实现旋转动作的需求做结构优化,区别于传统开模量产的引擎设计,所有配合面的公差预留都匹配FDM与光固化打印的成型精度,无需二次加工即可完成装配动作。从实际应用场景来看,这类结构主要用于动力原理教学演示、创客改装项目、小型动力装置原型验证,也可作为静态展示模型用于工业科普场景,相比传统拼接式引擎模型,其一体打印后可动的特性省去了零散零件装配的公差匹配问题,打印完成后仅需清理支撑即可手动转动输出轴,直观展示六缸引擎的曲柄连杆联动逻辑。

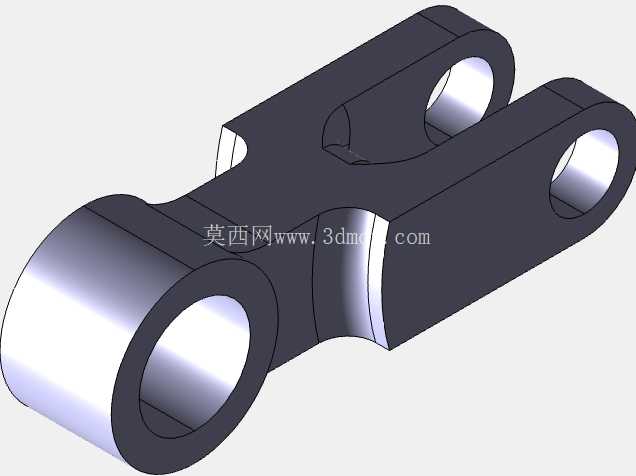

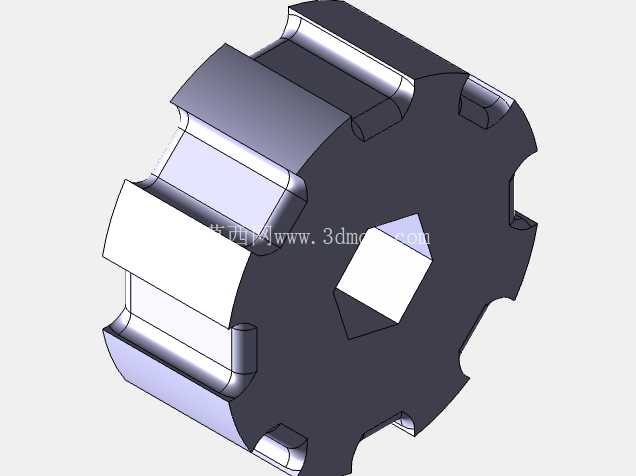

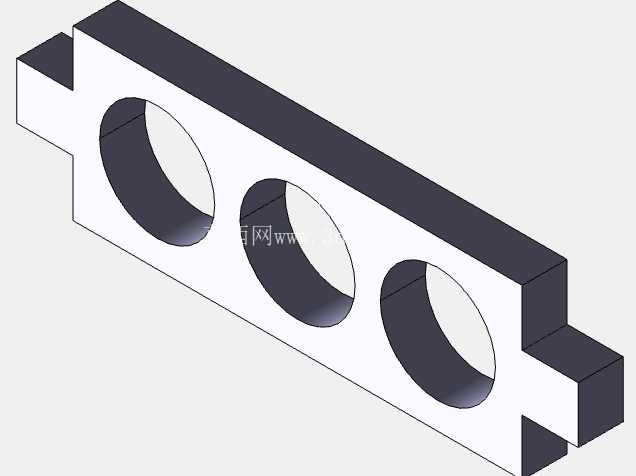

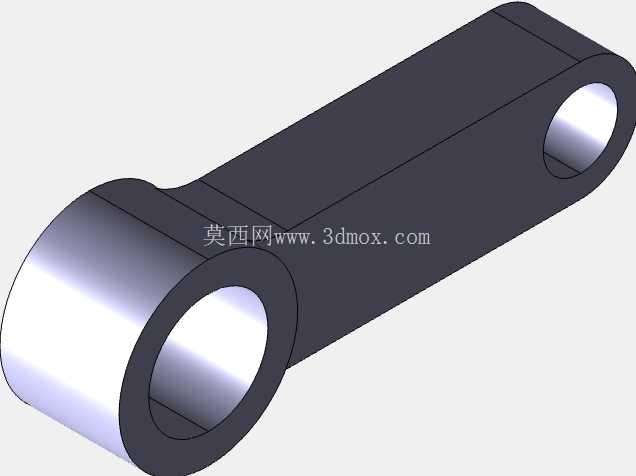

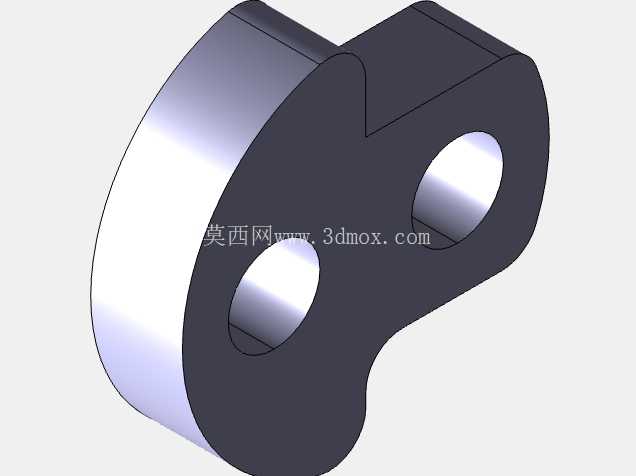

设计思路上优先考虑了打印过程的支撑最小化,缸体顶部的三个圆形燃烧室盖采用平面朝上的摆放逻辑,打印时无需添加内部支撑,避免支撑残留影响缸内活塞的滑动顺畅度;两侧的壳体加强筋做了45度倒角处理,匹配FDM打印的最小悬垂角度,减少打印过程的翘曲风险。曲柄连杆机构的配合间隙预留了0.2mm的打印收缩量,不同打印材料下都能保证活塞在缸套内的往复运动无卡滞,输出轴端的六角结构既可以作为手动旋转的施力位,也可外接小型电机实现电动驱动,适配不同的演示需求。

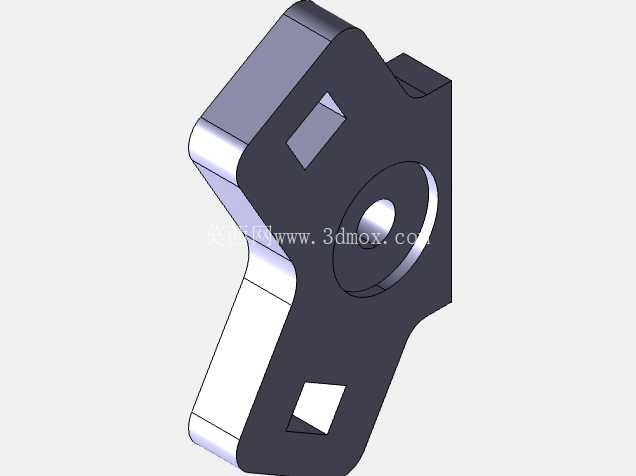

外形尺寸上整体采用紧凑式布局,缸体夹角沿用经典V6引擎的60度设计,保证运转时的动平衡,整体宽度控制在可适配主流桌面级3D打印机的成型幅面范围内,安装边界预留了四个定位凸台,可直接固定在演示台架或者改装模型的机舱位置,凸台上的安装孔做了沉头设计,安装后螺丝不会突出壳体表面影响外观。壳体侧面的方形凹槽既做了减重处理,也可作为标识粘贴位,方便教学场景下标注各部件名称,底部的开放式结构可以直观看到曲柄旋转时活塞的往复动作,演示时无需拆解外壳就能观察完整的动力传递路径。

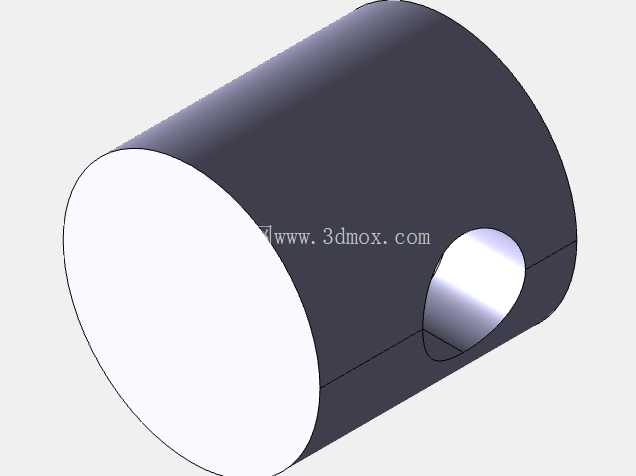

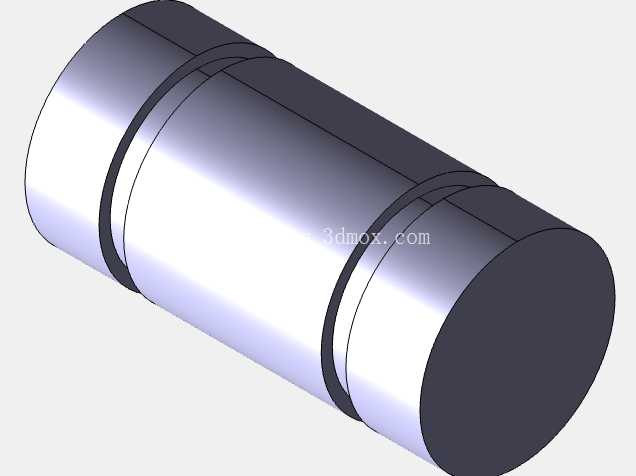

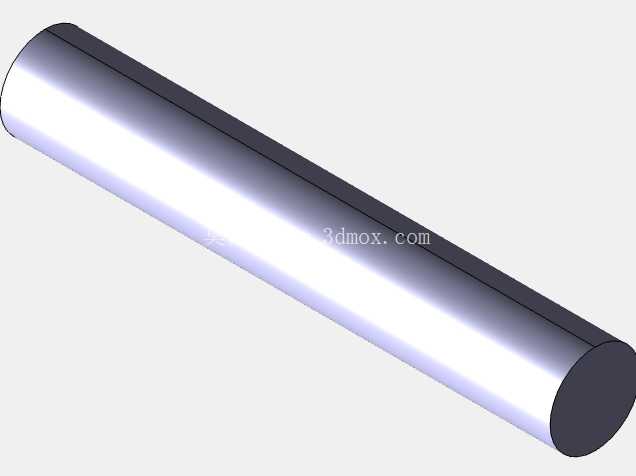

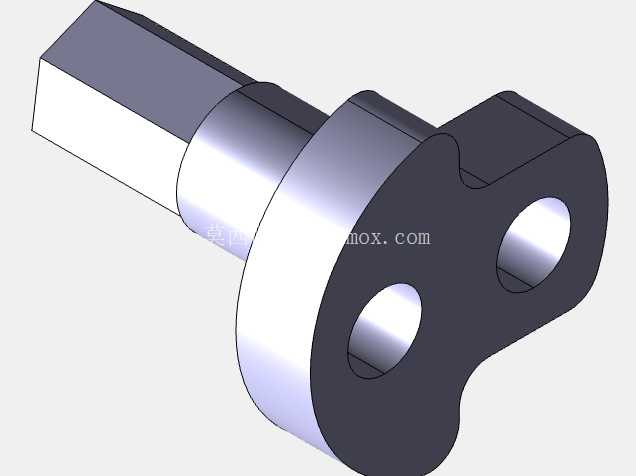

功能特性上,整套结构没有额外的弹性零件,所有联动都依靠刚性部件的配合实现,避免了3D打印弹性件易疲劳损坏的问题,活塞与缸套的接触面做了微弧处理,减少转动时的摩擦阻力,长时间手动演示也不会出现磨损掉屑的情况。输出轴与壳体的配合位做了限位凸台,防止转动过程中轴体轴向窜动,保证旋转时的同轴度,即使外接电机高速转动也不会出现部件松脱的情况。相比传统的引擎模型,这套结构在设计时就考虑了打印后的可动性,不需要额外加装轴承等标准件,所有部件都可通过3D打印一次性制作完成,大幅降低了原型制作的成本与周期,适合教学场景下的学生实操制作,也可作为创客项目的动力核心部件,拓展搭载到不同的小型移动装置上。
