立式手动压力机结构设计三维模型

这款立式压力机的三维结构模型，还原了小型手动压力加工设备的完整机械构造，可直接用于小批量零部件压装、简易冲压工序的设备选型参考、结构改造设计以及教学演示场景。在五金加工、小型零部件装配、维修工坊的日常作业中，这类立式压力机常被用于轴承压装、销钉铆接、薄金属片冲孔、小工件校直等需要恒定垂直压力的工序，相比大型液压机设备，它占地空间小，无需外接动力源，手动操作即可完成作业，适配零散小批量的加工需求，在机修车间、五金小作坊、职业院校实训场地都有极高的应用频次。

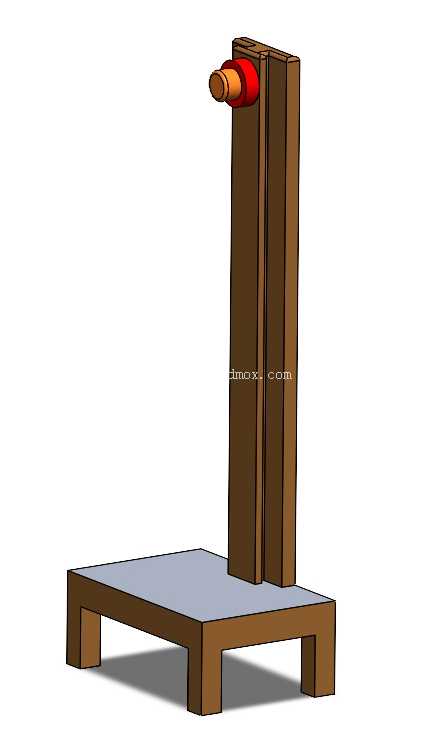

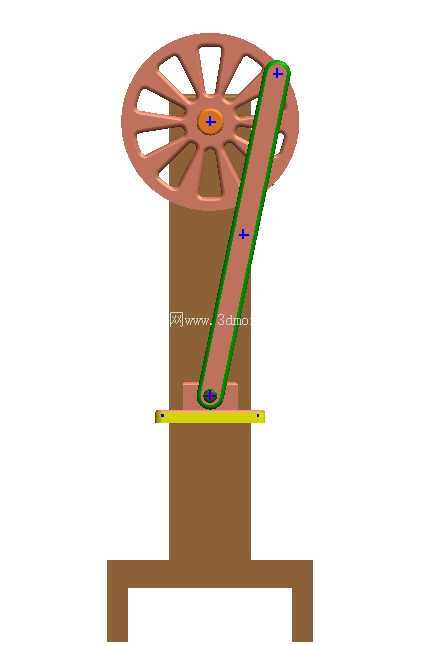

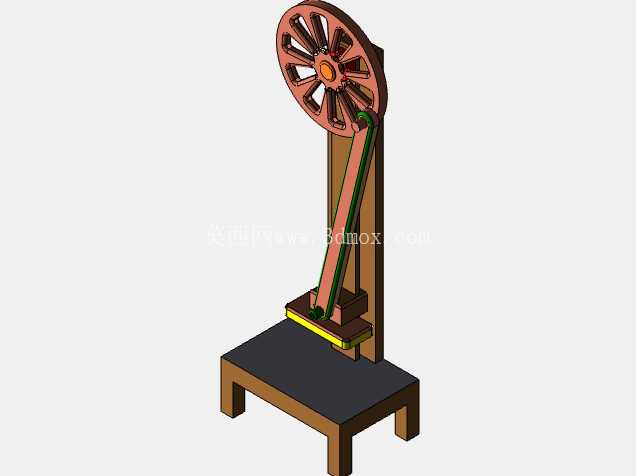

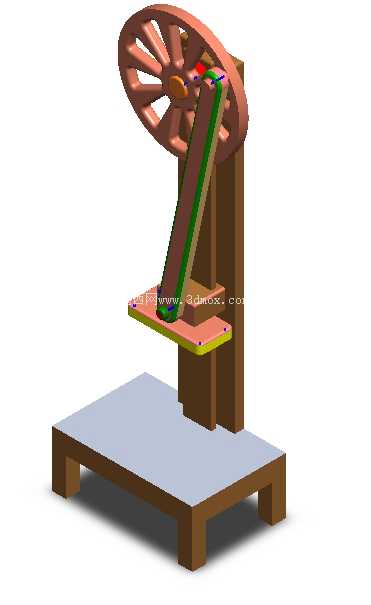

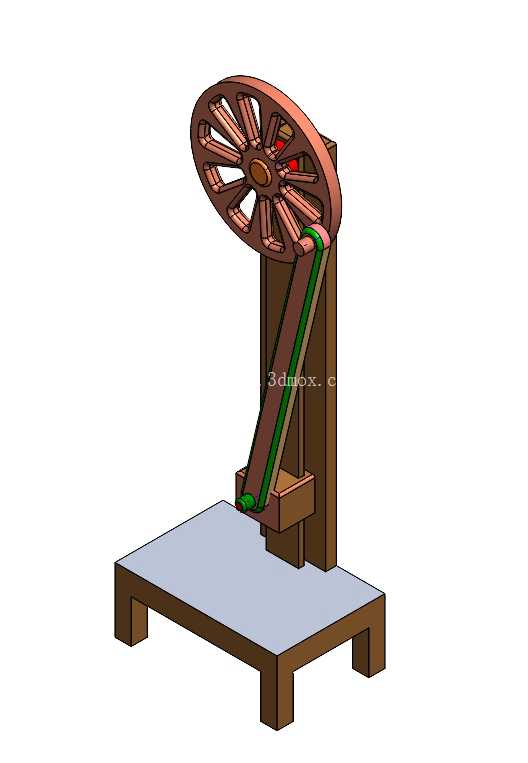

从结构设计逻辑来看，模型完整呈现了立式压力机的核心组成部分：底部为框架式支撑工作台，采用四条支腿的落地式结构，工作台面为平整的矩形平台，可直接放置待加工工件，支腿的高度预留了足够的操作空间，方便操作人员放置、调整工件位置，同时保证设备放置时的稳定性，避免施压过程中设备出现侧翻、晃动问题。垂直导向部分采用双立柱式导轨结构，两根平行的立式立柱固定在工作台后侧，为施压滑块提供精准的垂直运动导向，避免压头下压过程中出现偏斜，保证施压方向始终垂直于工作台面，减少压装过程中的侧向力，既提升加工精度，也能延长设备核心部件的使用寿命。

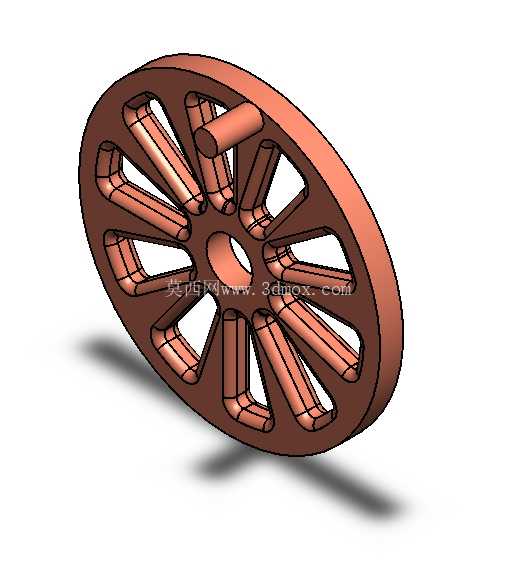

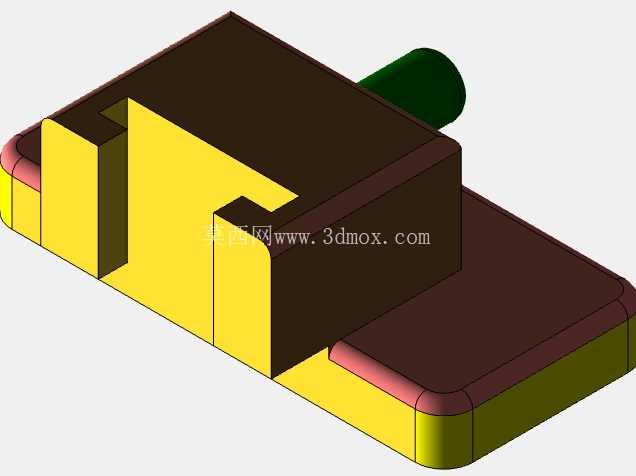

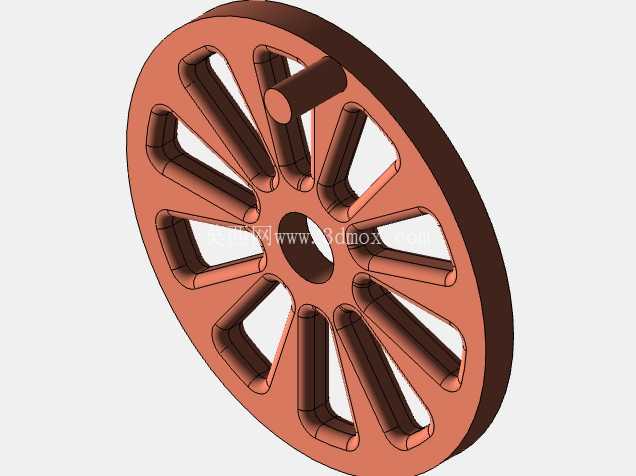

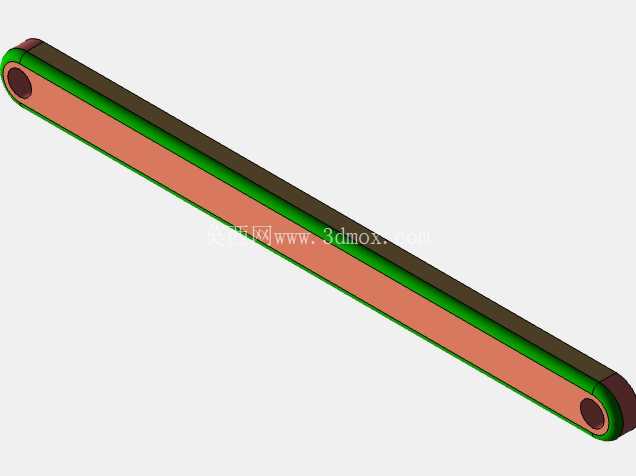

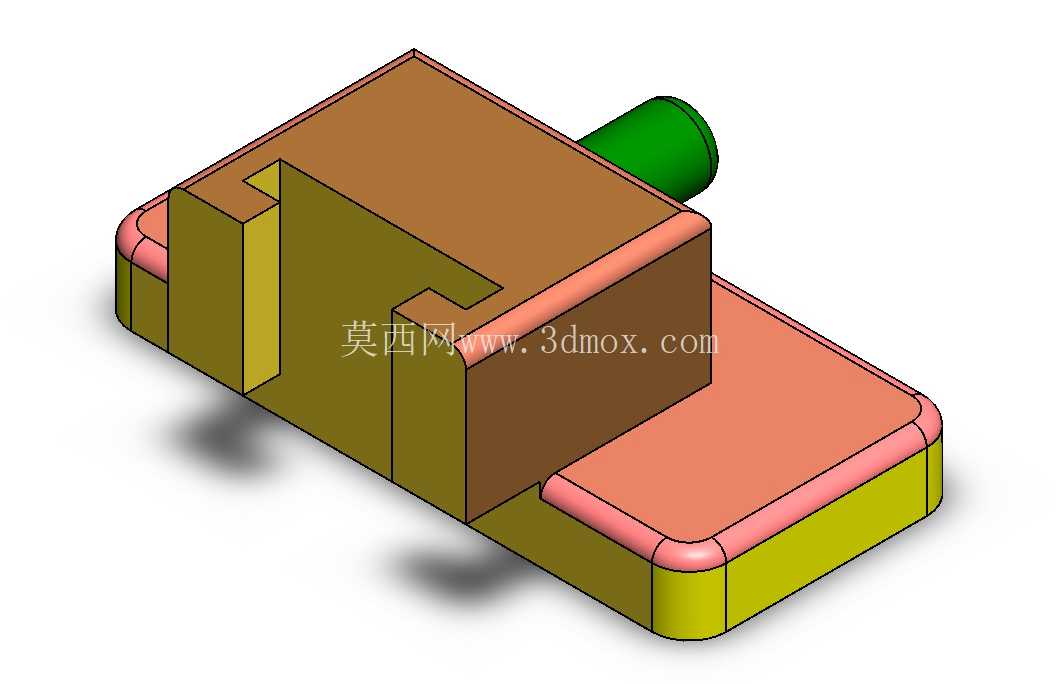

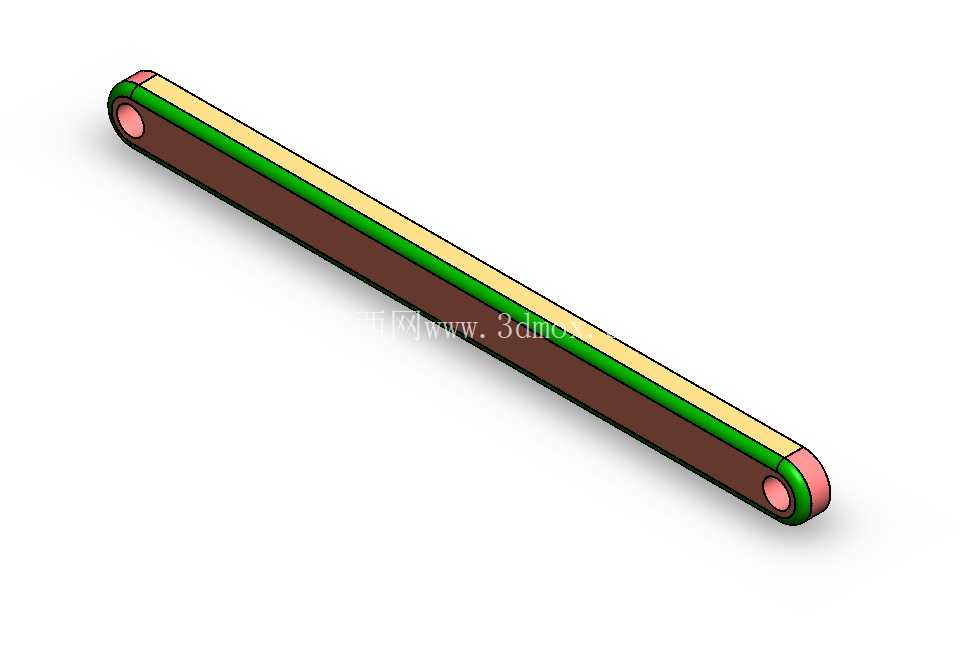

施压执行部分的结构设计简洁实用，压头组件安装在导向滑块上，滑块与立柱之间采用间隙配合，可沿立柱顺畅上下滑动，顶部的施压操作端采用偏心轮或者螺旋进给的手动施力结构，操作人员通过扳动操作杆即可带动压头垂直下行，对工件施加压力，松开操作杆后压头可自动复位，操作流程简单，无需复杂的培训即可上手。压头位置可根据工件高度进行一定范围的调整，适配不同高度尺寸的工件加工需求，工作台面也预留了工装安装的定位孔位，可根据加工需求加装定制夹具，进一步拓展设备的加工适用范围。

从安装边界尺寸来看，这类小型立式压力机的整体高度通常在1米到1.5米区间，工作台面的长宽尺寸约为400mm*300mm，整体占地空间不足0.5平方米，不需要专门的设备基础，直接放置在平整的水泥地面或者坚固的工作台面上即可使用，对安装场地的要求极低。设备整体重量较轻，可根据作业需求灵活挪动位置，适配流动维修、多工位轮换作业的使用场景。

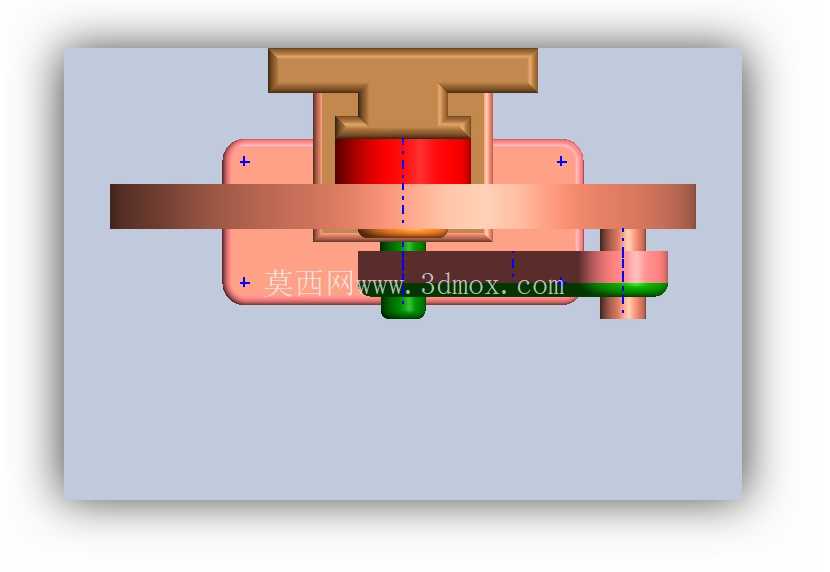

在结构设计的细节处理上，模型还原了各部件的连接方式：立柱与工作台之间采用螺栓紧固连接，方便后期拆卸维护，导向滑块上设置了润滑注油孔，可定期加注润滑油减少滑动摩擦阻力，压头与滑块之间采用可拆卸连接，可根据不同的加工需求更换不同形状的压头，比如平压头、冲孔压头、铆接压头等，实现一机多用的功能。设备的所有受力部件都做了对应的强度考量，立柱采用实心方钢结构，工作台面采用加厚钢板焊接，保证在最大施压行程下，部件不会出现变形、断裂问题，保障作业过程中的安全性。

不同于大型自动化压力设备，这款立式压力机的结构没有复杂的液压、电气控制系统，全部采用纯机械结构，故障率极低，日常维护只需要定期检查连接螺栓紧固情况、给导向部位加注润滑油即可，维护成本极低，非常适合对成本敏感、加工批量不大的作业场景。在三维建模过程中，所有部件的装配关系都按照实际设备的装配逻辑搭建，各运动部件之间预留了合理的配合间隙，可直接用于运动仿真演示，验证压头上下运动过程中是否存在干涉问题，也可在此模型基础上进行参数化修改，调整工作台尺寸、立柱高度、压头行程等参数，快速衍生出不同规格的立式压力机设计方案，缩短同类设备的设计开发周期。
