3D打印微型偏心压力机结构设计

　　这款微型偏心压力机是面向桌面级3D打印场景设计的小型手动施压装置，整体结构完全适配FDM3D打印的成型特性，所有非标准零件均可通过普通桌面3D打印机制作，仅需搭配少量标准螺丝、光轴即可完成组装，无需额外的金属切削加工工序，适合个人创客、机械教学场景下的结构验证与演示使用。从实际应用场景来看，该装置可完成小型薄材冲切、软质零件压装、微型工件铆接等轻载施压作业，由于整体尺寸紧凑，可直接放置在普通工作台面使用，不需要额外的安装固定空间，底座采用圆盘式支撑结构，接触面积大，手动操作时的稳定性足够应对小吨位的施压需求，不会出现侧翻、滑移的问题。

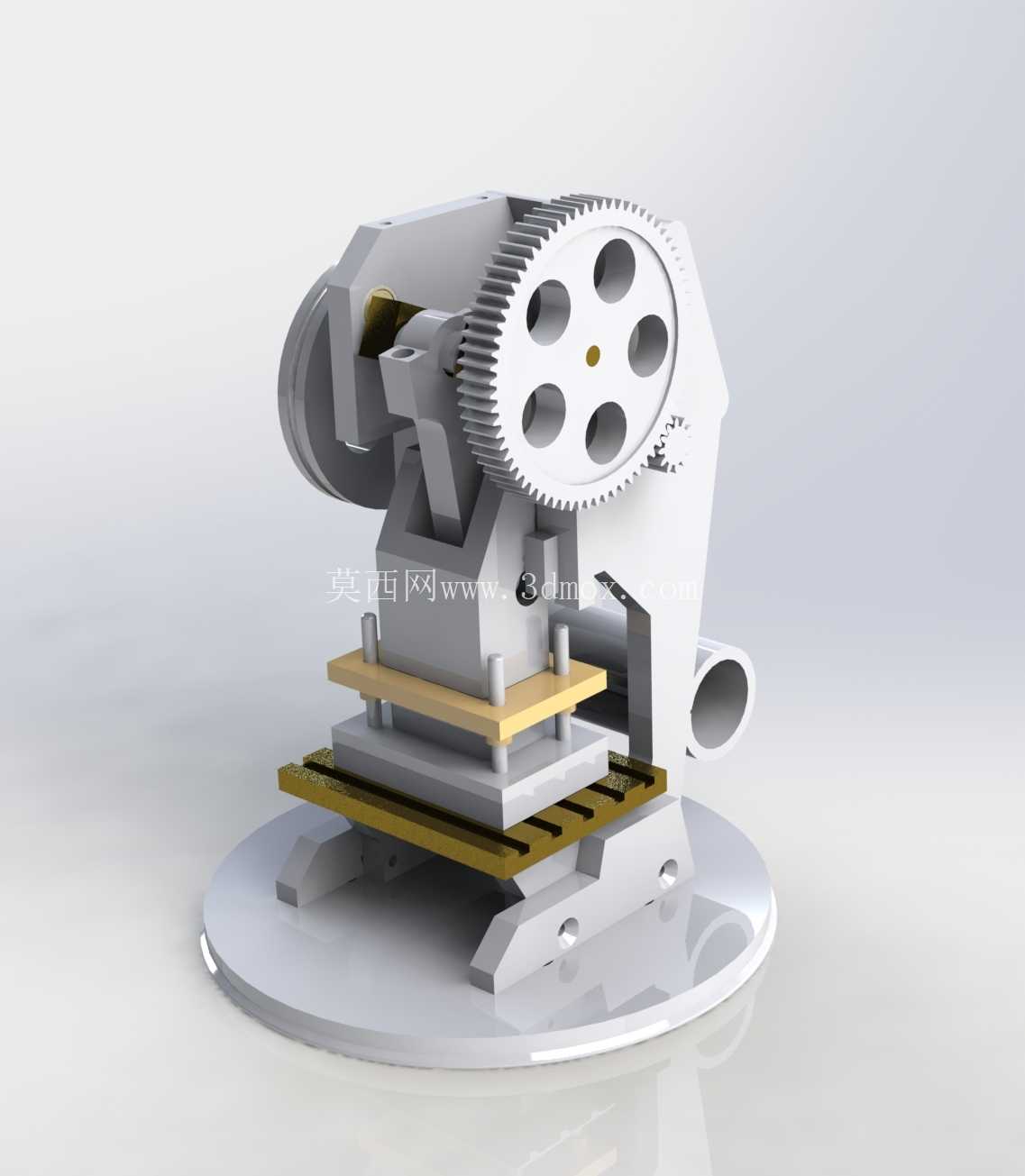

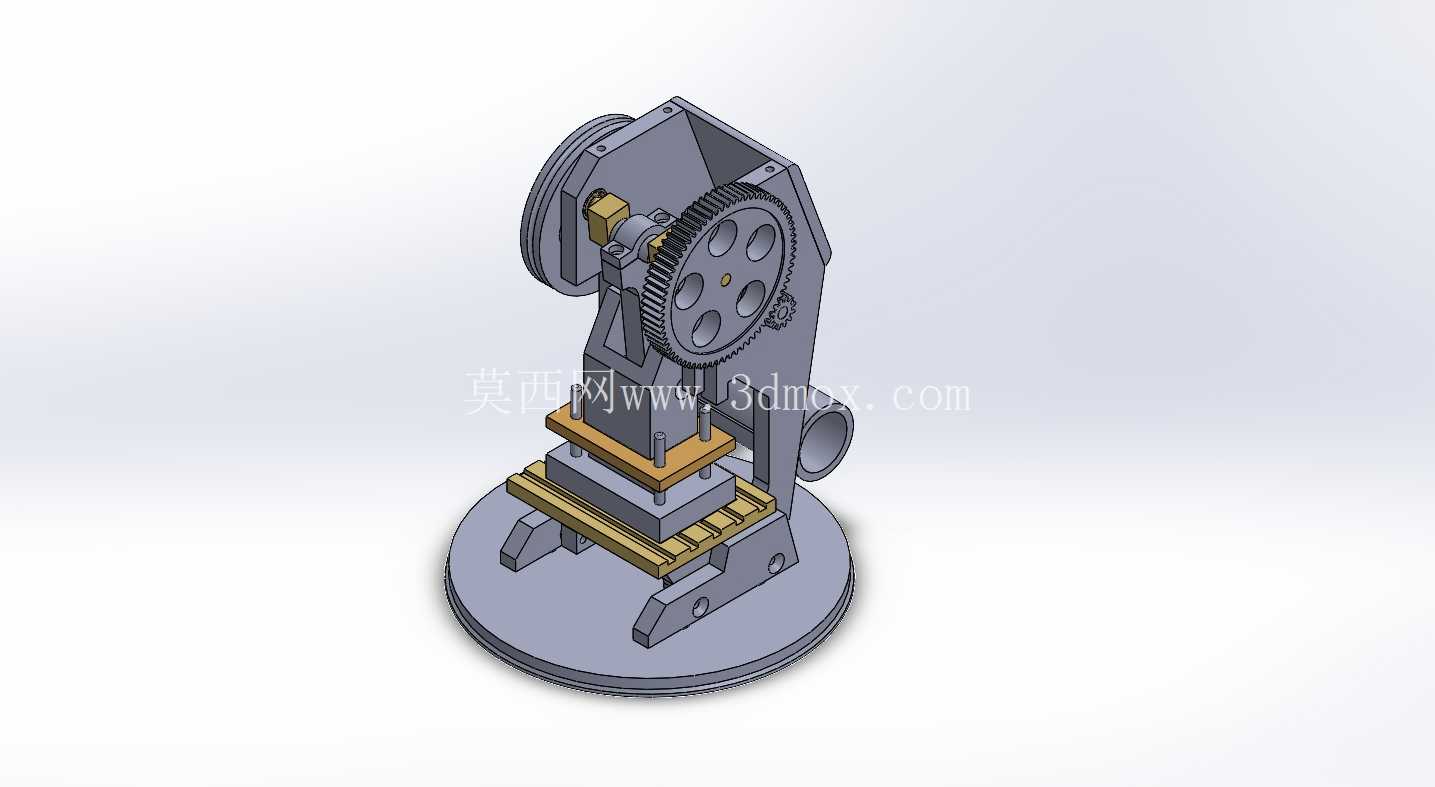

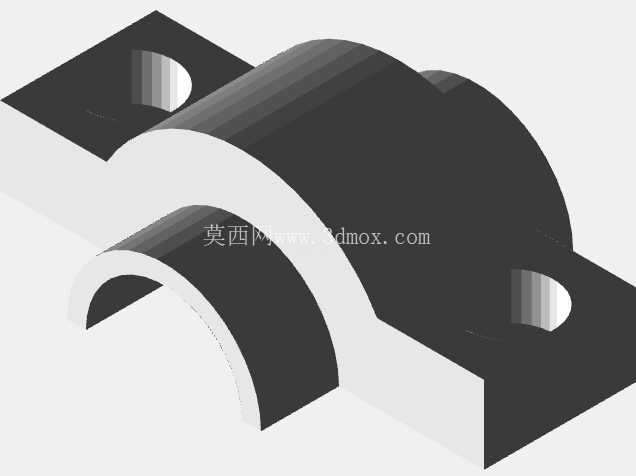

　　设备的核心传动采用偏心轮结构，通过侧方手轮输入扭矩，经齿轮组减速增扭后带动偏心轴转动，将旋转运动转化为滑块的上下往复直线运动，齿轮组采用大传动比设计，手动输入较小的力即可在滑块端获得足够的压装力，操作时不需要施加过大的手部力量，单手即可完成单次压合作业。滑块部分采用双光轴导向结构，导向轴平行度通过机架上的安装孔位保证，压头与滑块采用快拆式连接，可根据不同的作业需求更换不同形状的压头，适配不同的压装、冲切场景，工作台面预留了T型槽安装位，可搭配简易夹具固定待加工工件，避免施压过程中工件移位影响加工精度。设计过程中充分考虑了3D打印的工艺限制，所有零件的壁厚均设置在2mm以上，受力较大的齿轮、偏心轴部位做了局部加厚处理，避免打印完成后受力断裂，零件之间的配合间隙预留了0.2mm的打印公差，不需要二次打磨即可顺利装配，整体装配流程不需要专用工具，仅用普通内六角扳手即可完成全部组装步骤。从安装边界来看，设备整体高度不超过150mm，底座直径约120mm，滑块行程约15mm，最大开口高度约30mm，可处理的工件尺寸限制在25mm厚度以内，完全满足小型零件的压装作业需求。

　　机架部分采用分体式拼接设计，打印时不需要大尺寸的3D打印机，普通打印尺寸200200200mm的桌面级设备即可完成所有零件的打印制作，拼接部位采用定位柱加螺丝锁紧的结构，装配后整体刚性足够，施压过程中不会出现机架变形的问题。手轮部分设置在设备侧方，操作时手部不会与滑块运动区域产生干涉，操作安全性有足够保障，齿轮传动部分做了半封闭防护，避免杂物进入齿轮啮合区域影响传动顺畅度，同时也能防止操作时手指误入齿轮夹伤。该装置除了实际的轻载作业用途外，也可作为机械原理教学的演示模型，直观展示偏心传动、齿轮减速、直线导向等机械结构的工作原理，相比纯理论的图纸讲解，实体可操作的模型更易理解相关结构的运动逻辑。

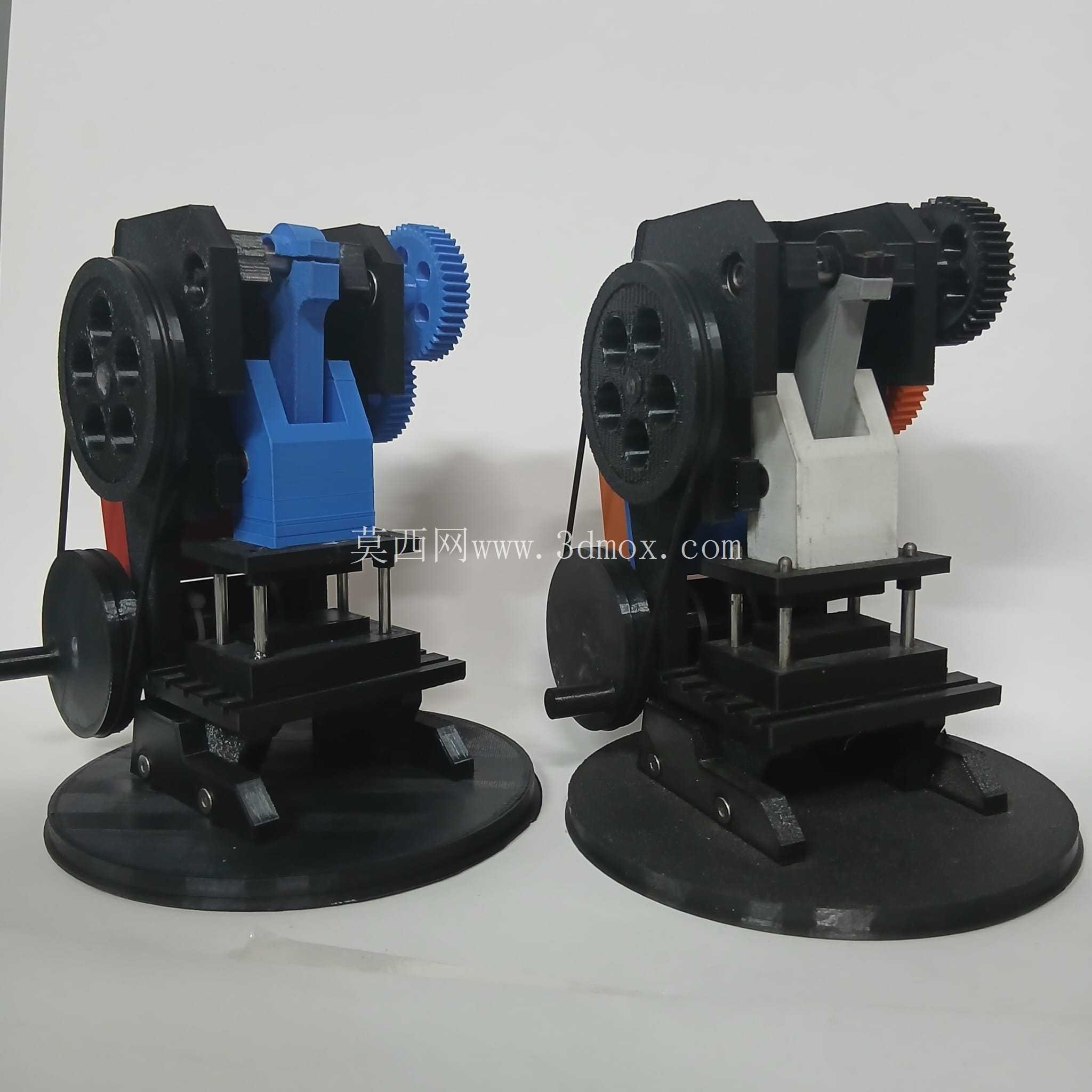

　　不同配色的零件可通过更换不同颜色的打印耗材实现，不需要额外的表面喷涂处理，组装完成后具备较好的展示效果，也可作为机械类文创摆件放置在桌面。在结构细节上，滑块的下行限位通过机架上的凸台实现，不需要额外设置限位开关，手动操作时到达极限位置后会自动锁止，避免过度施压损坏零件，回程依靠偏心轴的结构特性自动复位，不需要额外加装复位弹簧，简化了整体结构，减少了所需的零件数量，降低了打印与组装的难度。所有转动部位的孔位均设计为光孔直接配合光轴，不需要额外安装轴承，依靠3D打印材料本身的自润滑特性即可实现顺畅转动，长期使用如果出现磨损，仅需重新打印对应的磨损零件即可更换，维护成本极低。
