桌面级FDM3D打印机长槽形成型腔体结构

日常做手板打样、小批量定制件加工的场景里，桌面级FDM设备的成型腔体结构直接决定了可打印工件的尺寸边界与打印过程的稳定性，这次拆解建模的长槽形成型腔体，是针对长条状工件打印需求做的定向优化结构，和常规方形腔体的设备有明显的使用场景差异。先从实际用途说起，这类长槽腔体的3D打印机，主要适配长度方向尺寸突出、宽度与高度方向尺寸较小的工件加工，比如工业装配用的长条导轨垫片、文创类的长条形装饰构件、教学实验用的条状试样件，不用像常规方形腔体设备那样为了打印一个长条件就占用大尺寸的成型平台空间，能有效减少平台调平的工作量，也能降低打印过程中喷头空行程的距离，提升打印效率。

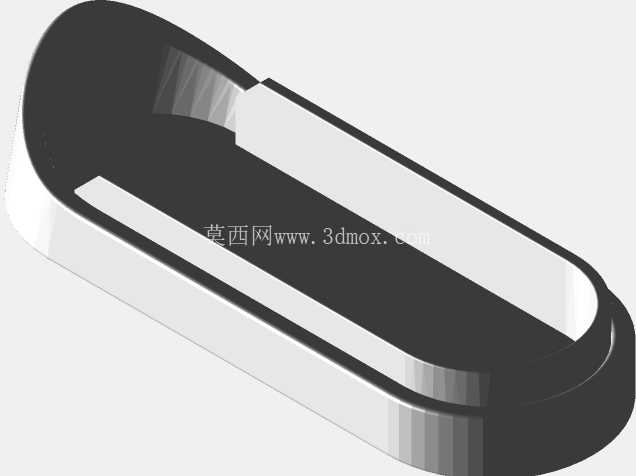

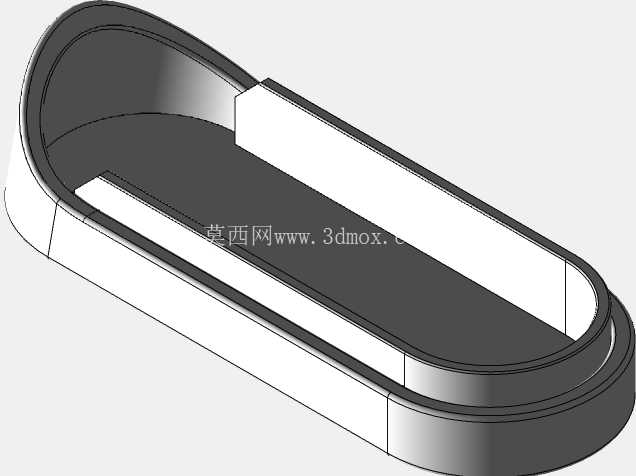

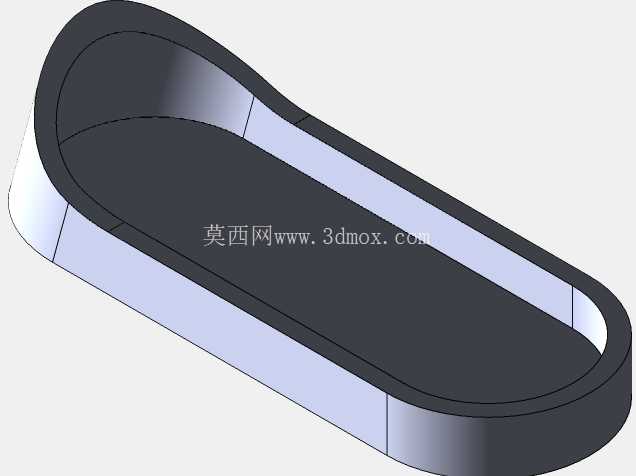

从设计思路上看，这个腔体结构做了圆弧过渡的端边处理，没有采用生硬的直角拼接，一方面是减少塑料壳体注塑生产时的应力集中问题，避免设备长期使用过程中边角位置出现开裂变形，另一方面圆弧内壁能减少腔体内部的气流乱流，打印ABS这类容易翘边的材料时，腔体内部的温度场分布更均匀，能降低工件边角翘曲的概率。腔体的底部是一体化的平台安装基准面，平面度公差控制在0.1mm以内，打印平台安装时不需要额外做过多的基准校准，直接通过侧边的定位卡扣就能完成平台的固定，能减少日常维护时的调平频次。

再说到安装边界的尺寸设计，这个长槽腔体的内部有效成型长度是常规200mm方形腔体设备的1.8倍，宽度方向控制在120mm，高度方向成型空间150mm，设备整体的外部占地宽度仅比常规A4打印机宽50mm，放在实验室工作台、小型加工门店的操作台上都不会占用过多的桌面空间，设备侧边预留了走线槽与风扇安装位，主控板、电源模块的安装位都设置在腔体下方的独立仓室，和成型区域做了物理分隔，避免打印过程中产生的塑料碎屑落到电子元件上造成短路故障。腔体的上沿做了外翻的安装边，用来固定透明防护罩，防护罩采用插拔式安装，不需要额外的螺丝固定，日常清理腔体内部残留的料渣、更换打印喷嘴的时候，直接把防护罩提起来就能操作，维护效率比螺丝固定的防护罩结构高很多。

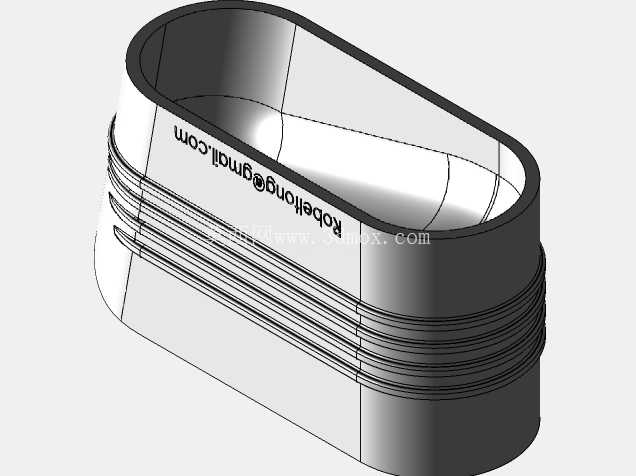

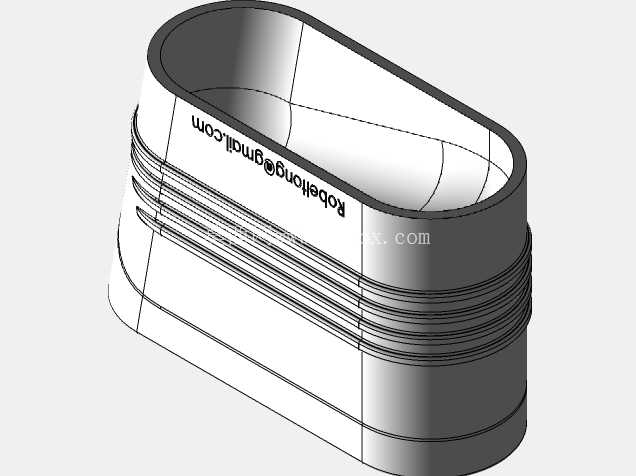

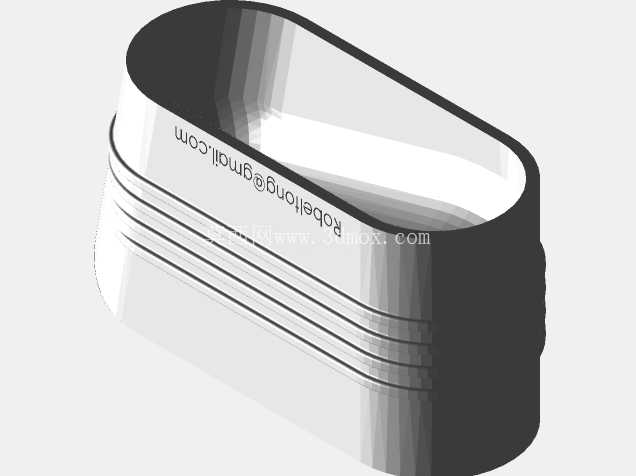

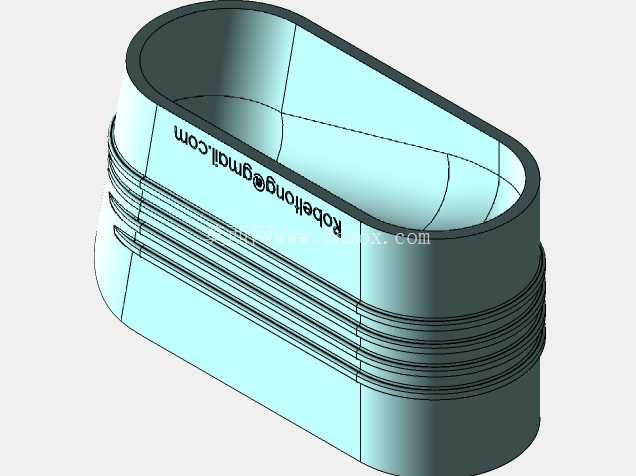

功能特性上，这个腔体结构的侧壁做了加厚的筋条设计，筋条沿着腔体长度方向均匀分布，每间隔80mm设置一道横向加强筋，能避免设备长期使用后腔体出现形变，保证打印平台和喷头运动模组的平行度始终维持在公差范围内。腔体两端的圆弧位置预留了耗材进料口与散热出风口，进料口位置做了导向倒角，耗材穿入的时候不会被边角刮伤，避免耗材表面的碎屑进入挤出机造成堵头；散热出风口的位置对准挤出机的散热片，能保证挤出机工作时的温度维持在合理区间，不会因为过热出现耗材提前软化堵料的问题。

实际建模过程中，这个结构的装配公差做了反复校核，腔体和底部框架的配合采用止口定位，配合间隙控制在0.05mm，装配后不会出现晃动错位的问题；所有的安装孔位都做了拔模处理，适配注塑生产的工艺要求，不需要后续做二次机加工就能完成装配。和常规方形腔体的3D打印机相比，这种长槽形结构的设备在打印长条工件时，不需要把工件斜向放置在平台上，能避免斜向放置带来的支撑过多、打印表面质量差的问题，同时因为成型区域更集中，喷头的运动行程更短，打印同尺寸长条工件的耗时能降低20%左右，能耗也能相应降低，很适合有固定长条类工件打印需求的场景使用，比如职业院校的3D打印教学实训、小型手板工作室的定制件加工、电子装配车间的工装夹具小批量制作，都能匹配对应的使用需求。
