CA6140车床配套液压动力执行装置

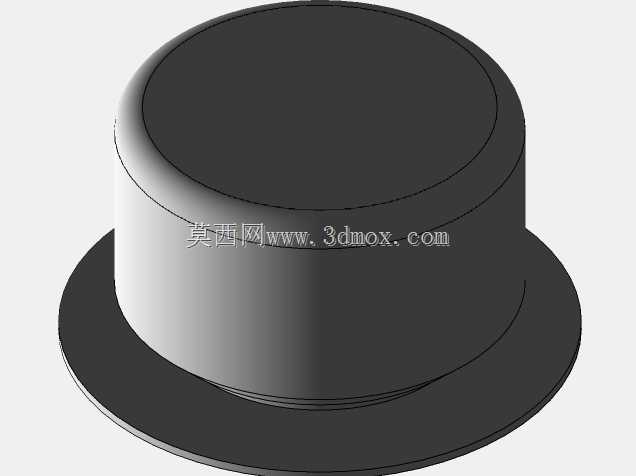

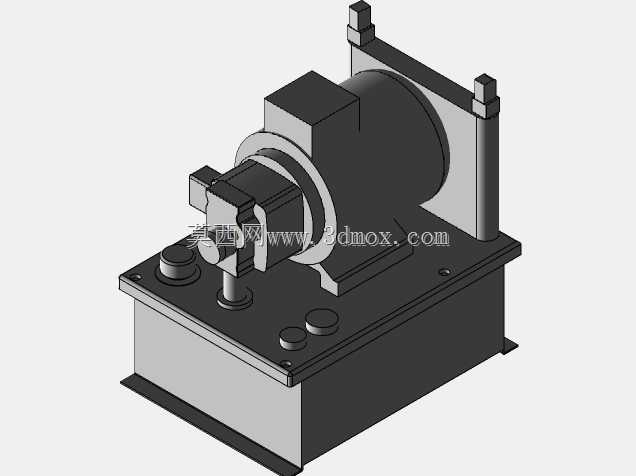

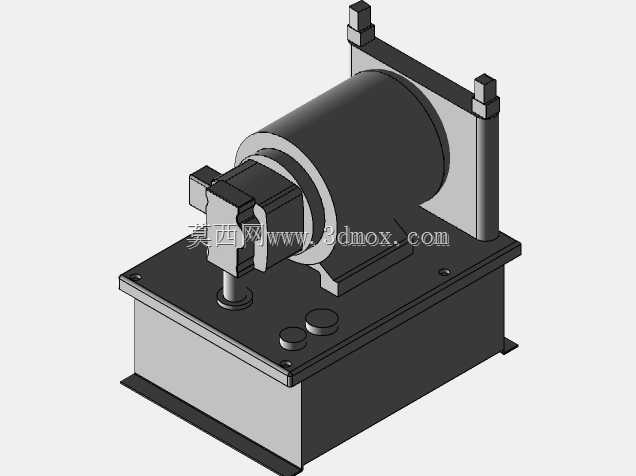

　　在普通车床的升级改造与工序拓展场景中，这类配套液压装置主要承担卡盘夹紧、尾座顶紧、自动进给辅助驱动的动力输出职能，替代传统手动操作结构，大幅降低装夹辅助工时，提升批量加工过程的动作一致性。整套装置采用集成式油箱基座设计，将动力泵组、控制阀组、执行元件接口整合在同一安装基准面上，不需要额外搭建分散的液压管路支架，适配CA6140车床床身尾部的预留安装空间，安装时仅需对齐床身原有安装孔位，固定后连接执行元件油管与电气控制线路即可完成部署，不需要对车床本体做大规模切削改装。从结构设计逻辑来看，油箱采用钢板焊接的箱型结构，底部设置带滤网的吸油口，回油口位置高于吸油口120mm以上，避免回油裹挟的气泡直接进入泵体造成气蚀，

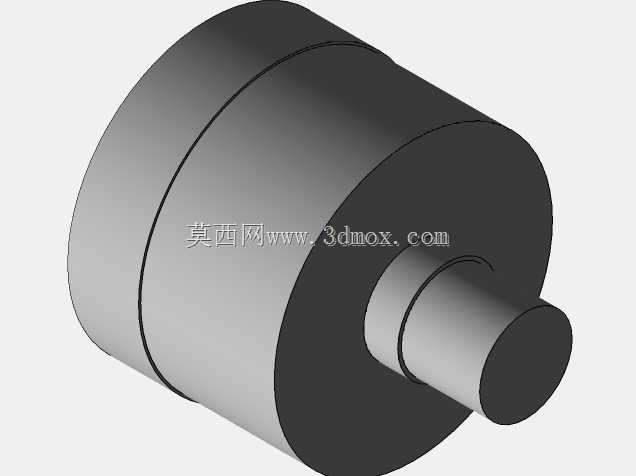

　　油箱侧壁预留液位观察与油温检测的安装位，日常维护时不需要拆解上盖即可快速掌握油液状态。上部的动力泵组与电机采用同轴直连结构，泵组安装面与油箱上盖之间设置减震胶垫，抵消电机运转时的振动传递，避免振动传导至车床床身影响加工精度。控制阀组采用叠加式安装结构，将溢流阀、换向阀、节流阀沿同一油路基准堆叠，减少外接管路的接头数量，降低漏油故障点，每个阀组的调节手柄均朝向操作侧，调试人员站在车床操作位即可完成压力、流量参数的调节，不需要探身到设备背面操作。装置的执行输出接口设置在靠近车床主轴箱的一侧，接口采用标准公制液压管螺纹，可直接匹配市面上常规的液压卡盘、液压尾座的油管规格，不需要额外制作转换接头。从安装边界尺寸来看，

　　整套装置的横向宽度不超过CA6140车床床身的尾部宽度，纵向伸出长度控制在350mm以内，不会超出车床原有占地范围，不需要额外调整车间设备布局，装置顶部最高处距离地面高度不超过车床主轴中心高度100mm，不会遮挡操作人员观察加工区域的视线，也不会与车床的溜板箱移动行程产生干涉。在实际加工应用中，这套装置可根据加工工序的需求调整输出压力，针对棒料类零件装夹可将系统压力调整至2-3MPa，保证足够夹紧力的同时避免夹伤工件表面，针对重型锻件毛坯装夹可将压力提升至5-6MPa，满足大切削量下的装夹可靠性，节流阀可独立调节每个执行回路的动作速度，匹配不同工序的动作节拍，比如卡盘夹紧动作可设置为快进-慢夹的两段速度，

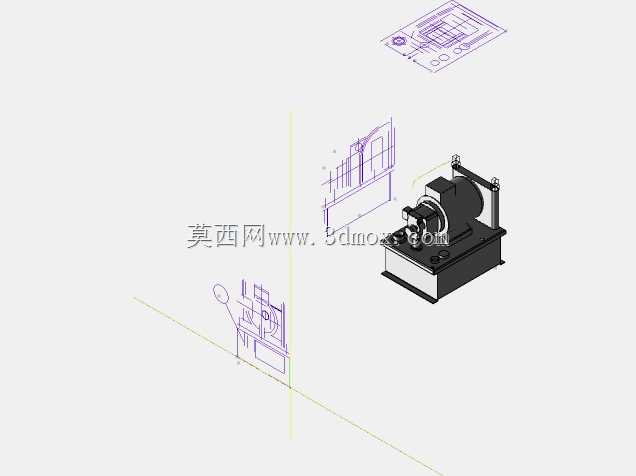

　　避免快速夹紧时的冲击造成工件定位偏移。装置的回油管路设置独立的冷却回路接口，可外接水冷或风冷冷却器，在长时间连续批量加工时控制液压油温度在合理区间，避免油温过高造成油液粘度下降、密封件老化加速的问题。建模过程中对所有管路接口的位置、安装孔的间距都做了1:1的参数化还原，每个零件的配合公差都按照机械设计手册的推荐值设置，比如电机与泵组的同轴度公差控制在0.05mm以内，阀组安装面的平面度公差不低于IT7级，保证虚拟装配完成后可直接导出工程图用于实际加工制作，不需要二次调整尺寸参数。整套结构没有采用冗余的装饰性设计，所有外部结构都服务于功能实现与维护便利性，比如油箱上盖采用可拆卸式结构，后期清洗油箱内部时仅需拆除上盖固定螺栓即可操作，不需要整体吊装装置，电气接线盒设置在装置侧面的防水盒内，避免加工过程中的切削液飞溅进入接线端造成短路故障。
