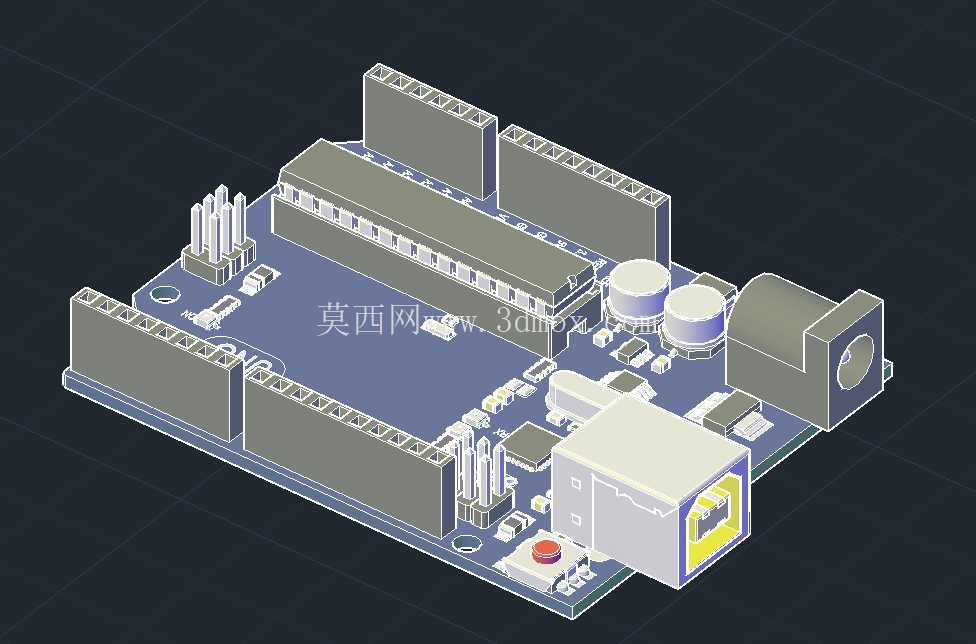

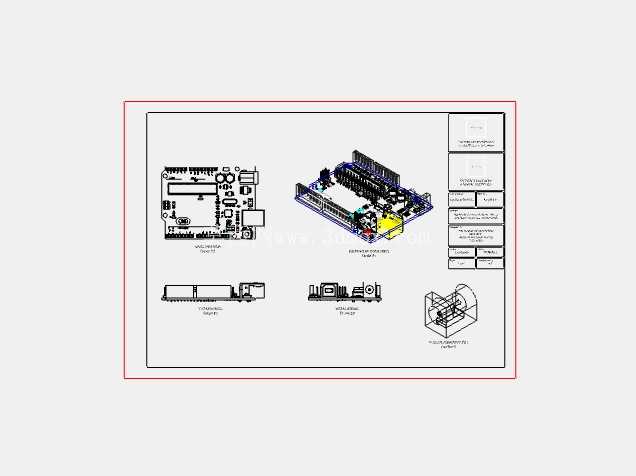

ArduinoUnoR3开发板结构三维设计

　　在嵌入式开发与电子原型验证场景中，开发板的结构精度直接影响外设扩展、外壳适配与项目落地效率，这款Arduino Uno R3的结构设计完全围绕实际工程使用需求展开，所有尺寸均来自实物测绘，能直接对接各类二次开发场景。做嵌入式项目的工程师都有体会，很多开源开发板的三维模型要么接口位置偏差大，要么忽略了元件高度差，做外壳设计时经常出现USB口顶壳、排针干涉的问题，这款模型在测绘阶段就重点规避了这类问题，从板体轮廓到每一个接插件的安装边界都做了逐点校准。板体整体采用标准矩形轮廓，四个角预留了标准安装孔位，孔位间距匹配通用亚克力外壳、3D打印外壳的安装尺寸，不需要二次调整孔位就能直接用于外壳的结构设计。

　　板上的元件布局完全还原实物的排布逻辑，电源输入接口位于板侧边缘，接口的突出高度、插拔空间都做了预留，设计外壳时不需要额外计算电源插头的插拔余量；USB接口的位置做了精准定位，接口周围的元件高度差也做了还原，避免出现外壳开口偏移导致USB插头无法完全插入的问题。两侧的排针座按照标准间距排布，每一排针的高度、针脚伸出长度都和实物一致，做扩展板叠层设计时，可以直接用这个模型做干涉检查，不需要反复打样验证排针的对接高度。板上的电容、复位按键、电源指示灯这些小型元件的位置和高度也都做了还原，复位按键的按压行程空间做了预留，设计外壳按键开孔时，能直接对齐按键位置，不会出现按键按不到或者卡键的问题。

　　在教学场景中，这款模型可以用于三维建模课程的实物测绘练习，也能用于嵌入式结构设计的教学演示，帮助初学者理解开发板的结构组成与安装边界；在项目开发场景中，不管是做桌面级的原型装置，还是做集成到小型设备里的控制核心，都可以直接调用这个模型完成整体结构的装配检查，不用再花时间从零测绘开发板尺寸。设计过程中没有做多余的结构简化，所有影响装配的结构细节都做了保留，同时模型的曲面数量做了优化，不会出现装配时文件卡顿的问题，不管是做结构干涉检查，还是做产品渲染演示都能适配。

　　很多工程师做项目时习惯忽略开发板的结构建模，等到外壳加工完成才发现接口位置不对、元件顶壳，不仅浪费加工成本，还会拖慢项目进度，这款经过实测绘校准的模型，能直接嵌入到整体设备的装配体中，提前排查所有结构干涉问题。比如做小型智能小车的底盘设计时，可以直接把这个模型装配到底盘的安装位上，检查电池、电机驱动板和开发板的排针是否干涉，USB口和电源口的接线空间是否充足；做桌面物联网终端的外壳设计时，可以直接用这个模型对齐外壳的接口开孔，确保所有外接插头都能顺利插拔。板上的电源接口、USB接口的金属部分也做了结构区分，在做装配检查时能清晰识别接口的插拔方向，避免出现装反的问题；复位按键的凸起高度做了精准还原，设计外壳的按键帽时，能直接匹配按键的按压行程，不需要反复调整按键帽的高度。
