带法兰端键槽连接传动轴结构设计

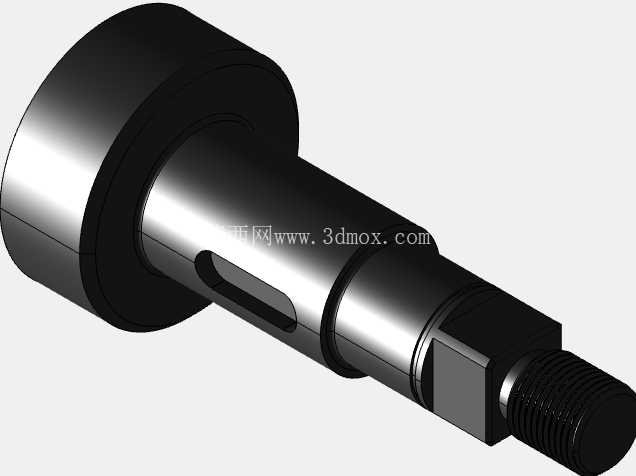

　　这款带法兰端的轴类零件，主要应用在需要周向定位传递扭矩、同时端部需要多螺栓紧固连接的传动场景中，常见于中小型压铸设备的模架传动单元、小型压力机的动力输出端、输送线的辊筒驱动连接部位，也可适配部分需要刚性轴端连接的工装夹具动力输入结构。从结构设计来看，轴身采用阶梯轴布局，不同轴径的台阶面承担不同的定位功能，靠近法兰端的大直径轴段可作为轴向定位的贴合面，与配套轴承内圈或者传动轮毂端面抵接，承担传动过程中的轴向载荷，避免轴系工作时出现轴向窜动。

　　轴身中段加工的平键槽，是核心的扭矩传递结构，键槽的宽度、深度以及轴向位置都经过公差匹配设计，可与标准平键配合，安装对应传动齿轮、带轮或者联轴器，实现旋转动力的稳定传递，键槽端部的退刀结构也充分考虑了加工工艺性，铣削加工时可避免刀具干涉，同时减少键槽端部的应力集中，提升轴件在交变载荷下的疲劳寿命。端部的法兰盘采用六螺栓均布设计，螺栓孔沿法兰圆周均匀排布，可与配套的连接盘实现周向均匀锁紧，传递大扭矩时不会出现连接松动，法兰端面上的定位止口可与对接零件的止口槽配合，保证轴系与对接部件的同轴度，减少高速旋转时的径向跳动。

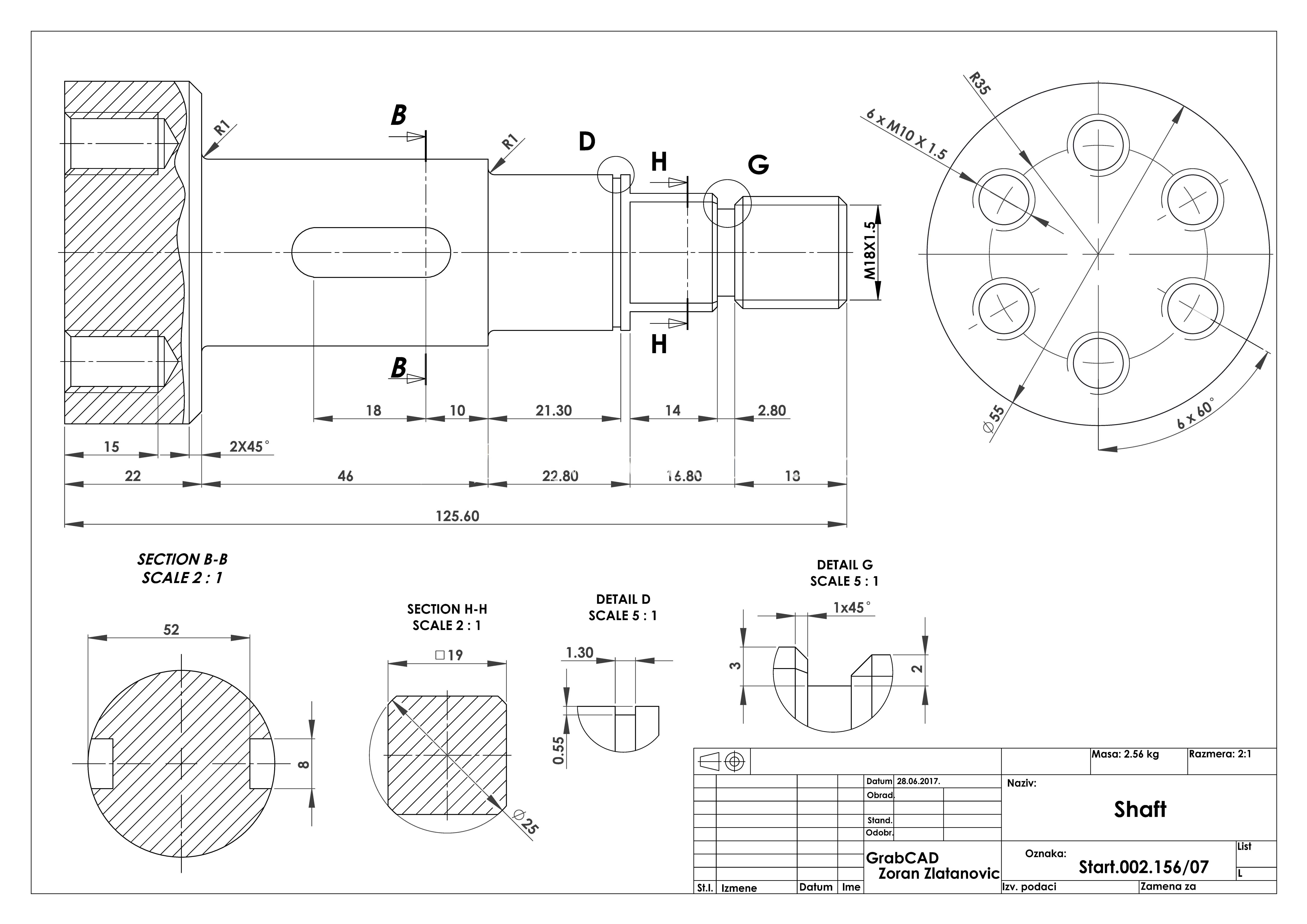

　　从尺寸边界来看，轴身总长度控制在适配常规中小型传动箱的安装范围内，各轴段的直径梯度按照受力大小逐级变化，法兰端最大直径满足螺栓排布的空间需求，同时不会过多增加轴端重量，避免旋转时产生过大的转动惯量。轴身的退刀槽、倒角结构都按照机械加工标准设计，轴端的螺纹段可配套锁紧螺母，实现轴承或者轮毂的轴向锁紧固定，各细部的局部放大结构都对应加工时的精度要求，比如键槽的对称度公差、法兰端面的垂直度公差、各轴段的同轴度公差，都能满足常规传动场景的装配精度需求。

　　在实际选型使用时，可根据传递扭矩的大小匹配对应等级的紧固件，轴身表面可根据工况需求做调质、表面淬火处理，提升轴件的耐磨性能与抗扭强度，安装时需保证法兰端连接面的清洁度，避免杂质进入贴合面导致连接偏斜，轴身键槽与平键的配合间隙需控制在合理范围，避免传动过程中出现冲击载荷。这类轴件的结构设计兼顾了加工工艺性与装配便利性，没有冗余的复杂结构，普通车床、铣床即可完成大部分加工工序，适合批量加工应用，在各类需要刚性传动连接的通用机械设备中都能找到适配场景，尤其是需要端部法兰连接、中段通过键连接传递动力的传动链路中，该结构的轴件可直接作为动力传递的核心载体，减少额外的连接转接零件，简化整体传动结构的设计复杂度。
