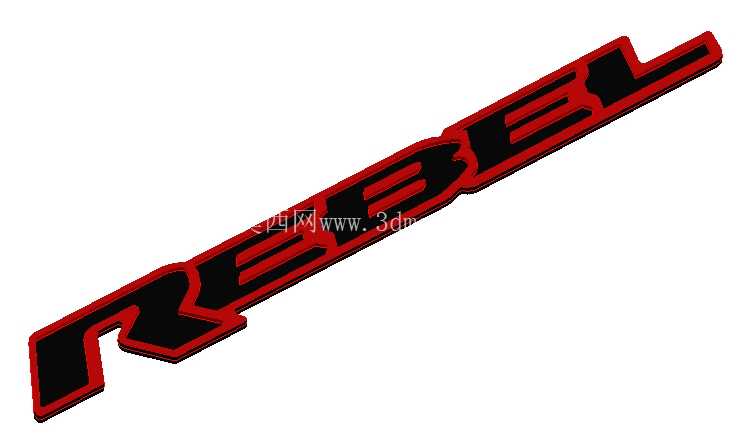

道奇公羊Ram1500与Rebel车型专属车标造型设计

　　这款车标造型的三维设计，核心服务于道奇Ram1500与Rebel两款皮卡车型的外饰标识装配需求，在整车外饰系统中，车标承担着品牌识别、车型区分的核心功能，同时也是前脸视觉重心的重要组成部分，直接影响整车前脸的硬朗风格呈现。从实际装车场景来看，该款车标主要装配于车型前进气格栅中央、尾门中央以及方向盘中央位置，不同安装位置的安装边界存在细微差异，建模过程中针对不同安装位的固定结构做了适配预留，比如格栅安装位预留了卡接结构的安装位，尾门安装位预留了背胶粘贴的平整基面，方向盘安装位则匹配了安全气囊盖板的安装凹槽尺寸，避免装车后出现凸起、缝隙不均的问题。设计思路上完全贴合道奇公羊系列的硬派越野定位，整体采用盾形外轮廓包裹公羊头造型，公羊头的羊角线条做了棱角化处理，没有采用圆润的曲面过渡，每一处折角都对应实车的硬朗设计语言，和皮卡车型的非承载式车身、越野属性形成视觉呼应。建模过程中首先确定了外轮廓的基准尺寸，整体外轮廓的长宽比例控制在1.2:1，符合现有车型格栅安装位的预留尺寸，不会出现遮挡格栅进气条的问题，厚度方向控制在8mm，既保证了立体造型的层次感，又不会因为突出过多导致高速行驶时产生风噪，或是在越野场景中被树枝等障碍物剐蹭脱落。

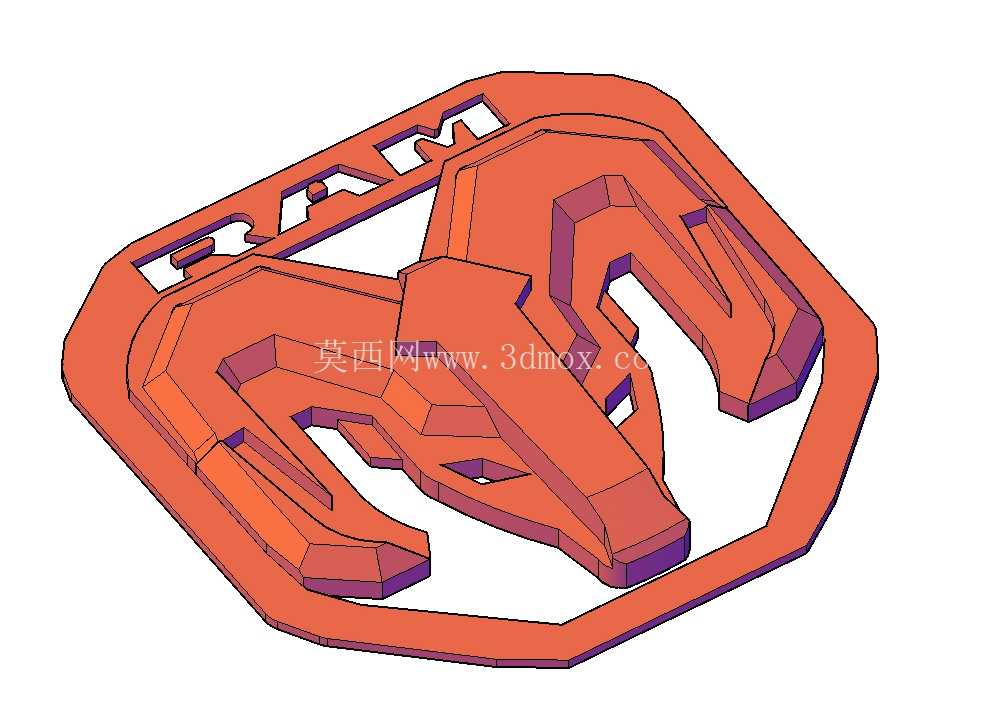

　　造型细节上，公羊头部的肌肉线条做了分层凸起处理，最外层的盾形边框做了1.5mm的倒角处理，避免安装过程中割伤装配人员，同时也能减少洗车过程中灰尘在边角处的堆积。RAM字母标识嵌入在盾形边框的上沿位置，字母的凸起高度和公羊头的最高凸起高度保持一致，保证整个车标正面的视觉平整度，不会出现局部过高导致的光影杂乱问题。从结构强度角度考虑，整个模型的壁厚做了均匀化处理，整体壁厚保持在2.5mm，既满足注塑成型的工艺要求，避免出现缩痕、填充不足的问题，也能保证日常使用中的抗冲击能力，在车辆行驶过程中遇到飞石撞击时不会出现开裂、破损的情况。

　　针对不同安装场景的使用需求，模型背面做了分区设计，粘贴安装位的背面做了网格状的加强筋设计，既可以减少背胶的用量，也能提升背胶的附着面积，避免长期使用后出现车标脱落的问题；卡接安装位的背面则预留了标准的卡脚安装槽，卡脚的位置和尺寸完全匹配现有车型的安装孔位，不需要对原车部件做任何修改就可以直接装配。在曲面建模阶段，所有的折角位置都做了连续的曲率检查，避免出现曲面不光顺导致的注塑后表面光影扭曲问题，公羊眼睛、羊角缝隙等细节位置做了0.8mm的最小圆角处理，既保留了造型的辨识度，又能满足模具加工的工艺要求，不会出现刀具无法加工的死角。

　　考虑到后期表面处理的需求，整个模型的外表面做了统一的拔模角度设计，拔模角度控制在1.5度，满足镀铬、喷漆等表面处理工艺的脱模要求，不会出现脱模时刮伤表面的问题。和常规的平面印刷车标不同，这款立体车标的造型层次感更强，在不同光线角度下会呈现出不同的光影效果，公羊头部的凹凸结构在自然光下会形成自然的阴影，进一步强化公羊造型的力量感，和皮卡车型的硬派定位高度契合。在实际装配验证环节，该模型的安装边界完全适配两款车型的现有安装位，不需要对原车的格栅、尾门、方向盘盖板做任何修改，替换安装的操作门槛很低，普通用户也可以自行完成更换。模型的所有安装孔位、定位柱的位置都和原厂车标保持一致，装配后不会出现缝隙不均、错位的问题，和整车的贴合度可以达到原厂配件的水平。
