五辐运动款汽车轮毂轮辋结构设计

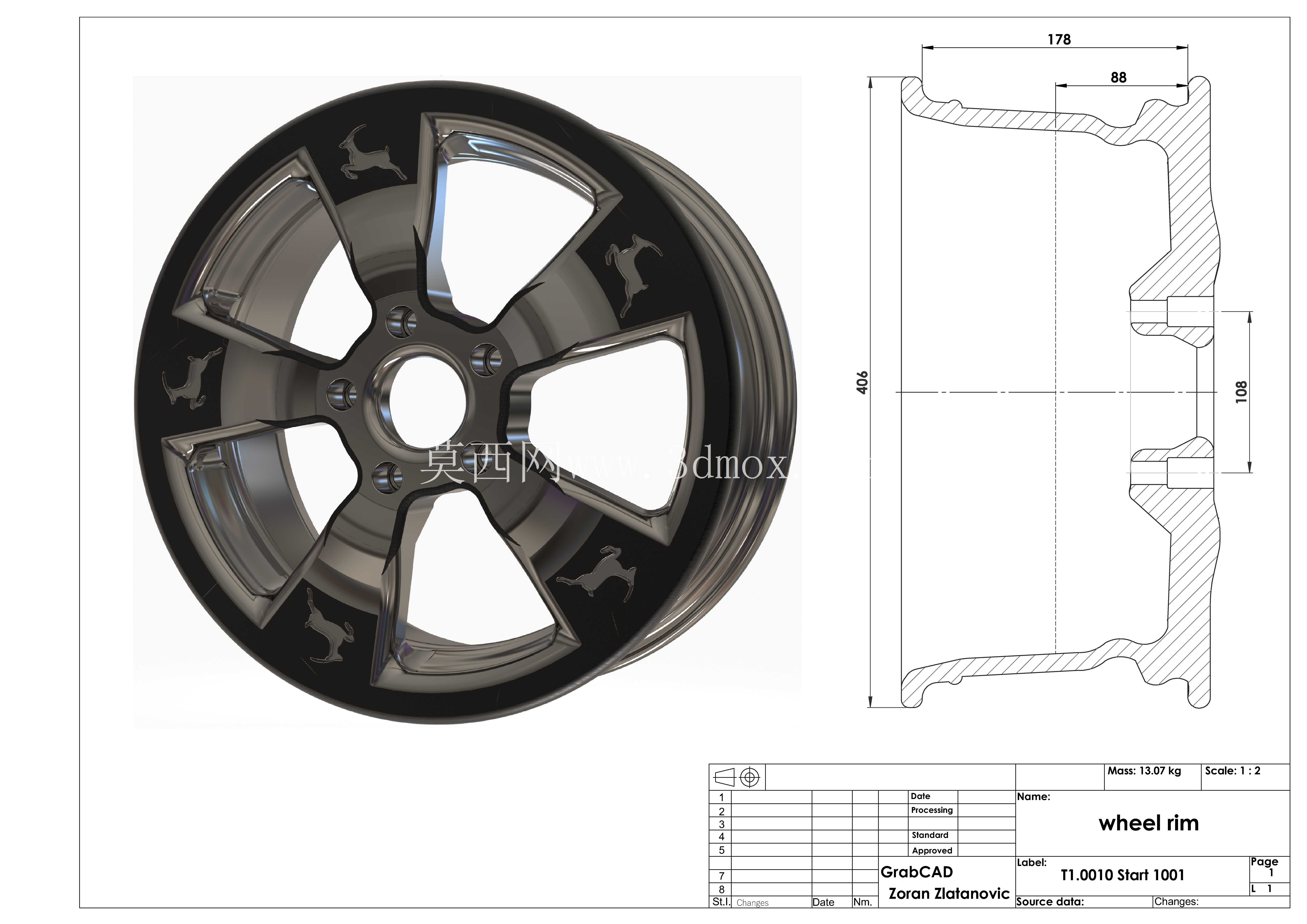

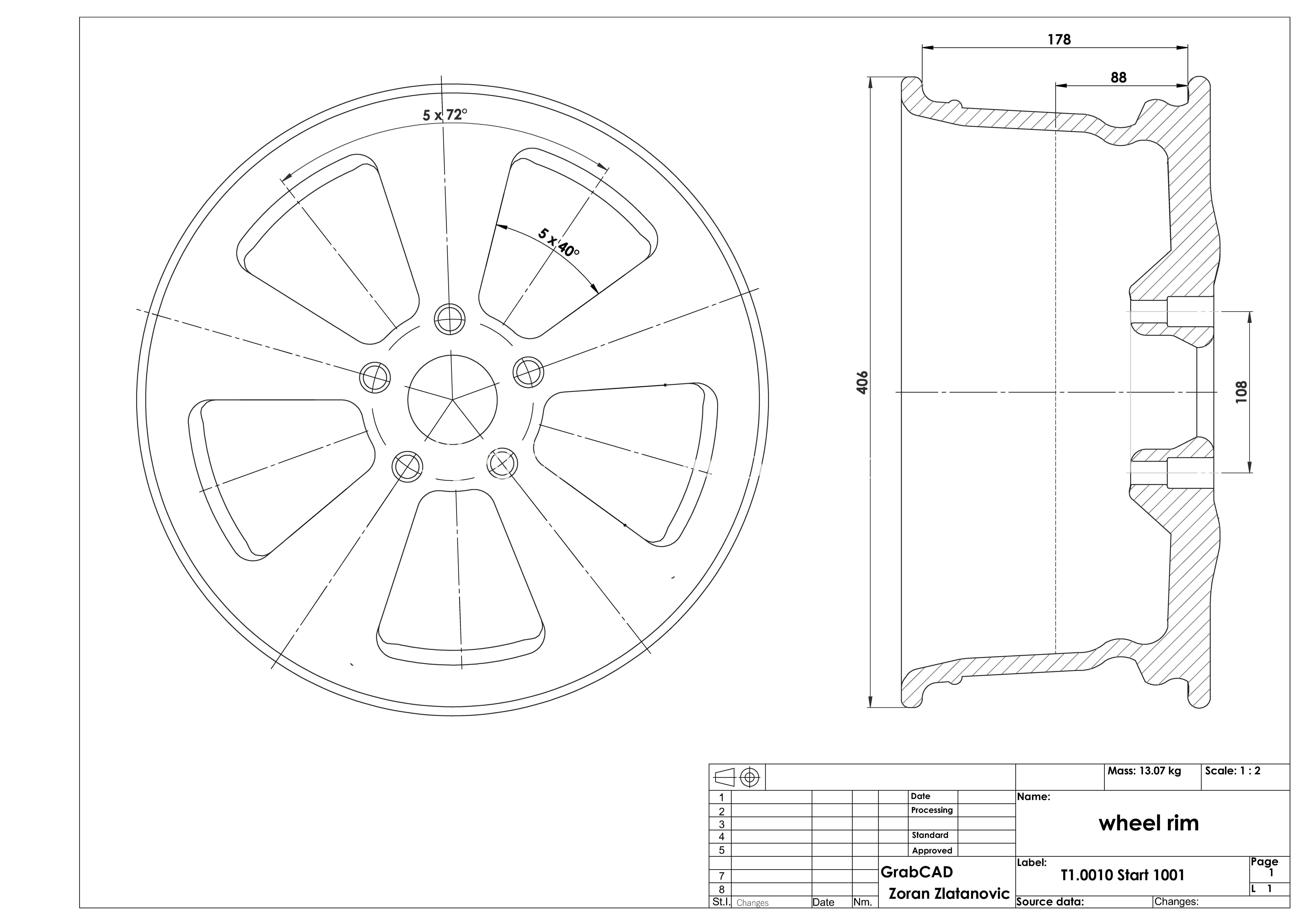

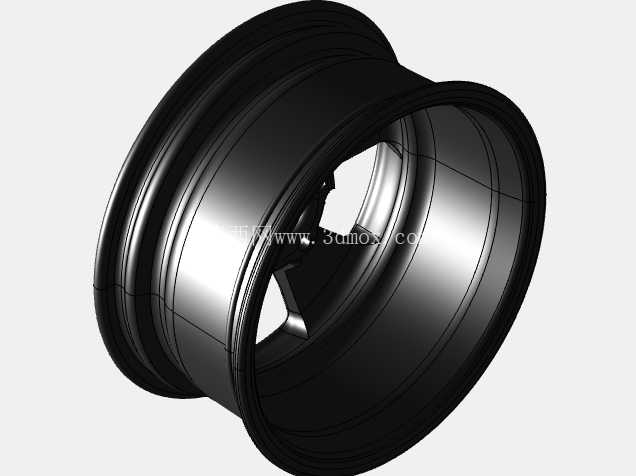

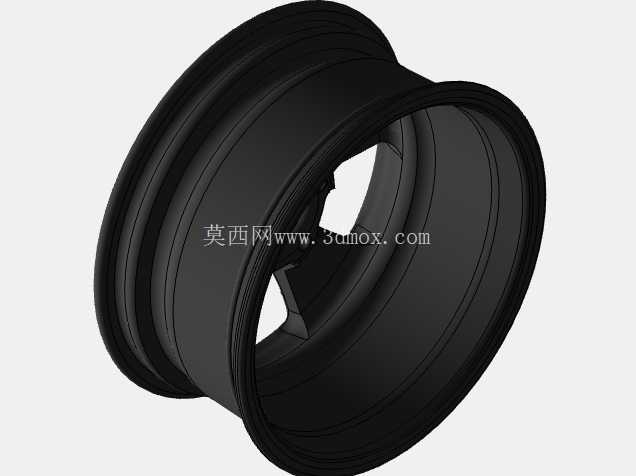

日常做底盘行走部件建模时，轮辋的匹配设计往往是容易被忽略但直接影响整车行驶质感的环节，这套五辐结构的轮辋，首先要适配常规家用乘用车型的制动系统安装空间，从截面工程图能看到，轮辋的轴向安装基准面到轮缘外侧的尺寸预留了足够的制动卡钳避让空间，不会出现改装后卡钳剐蹭轮辐内侧的问题。轮辋的轮缘部分采用了标准的深槽轮辋轮廓，适配市面上主流的真空子午线轮胎，胎圈座的角度和圆角尺寸严格匹配轮胎安装的公差要求，避免充气后出现胎圈密封不严导致的慢漏气问题。

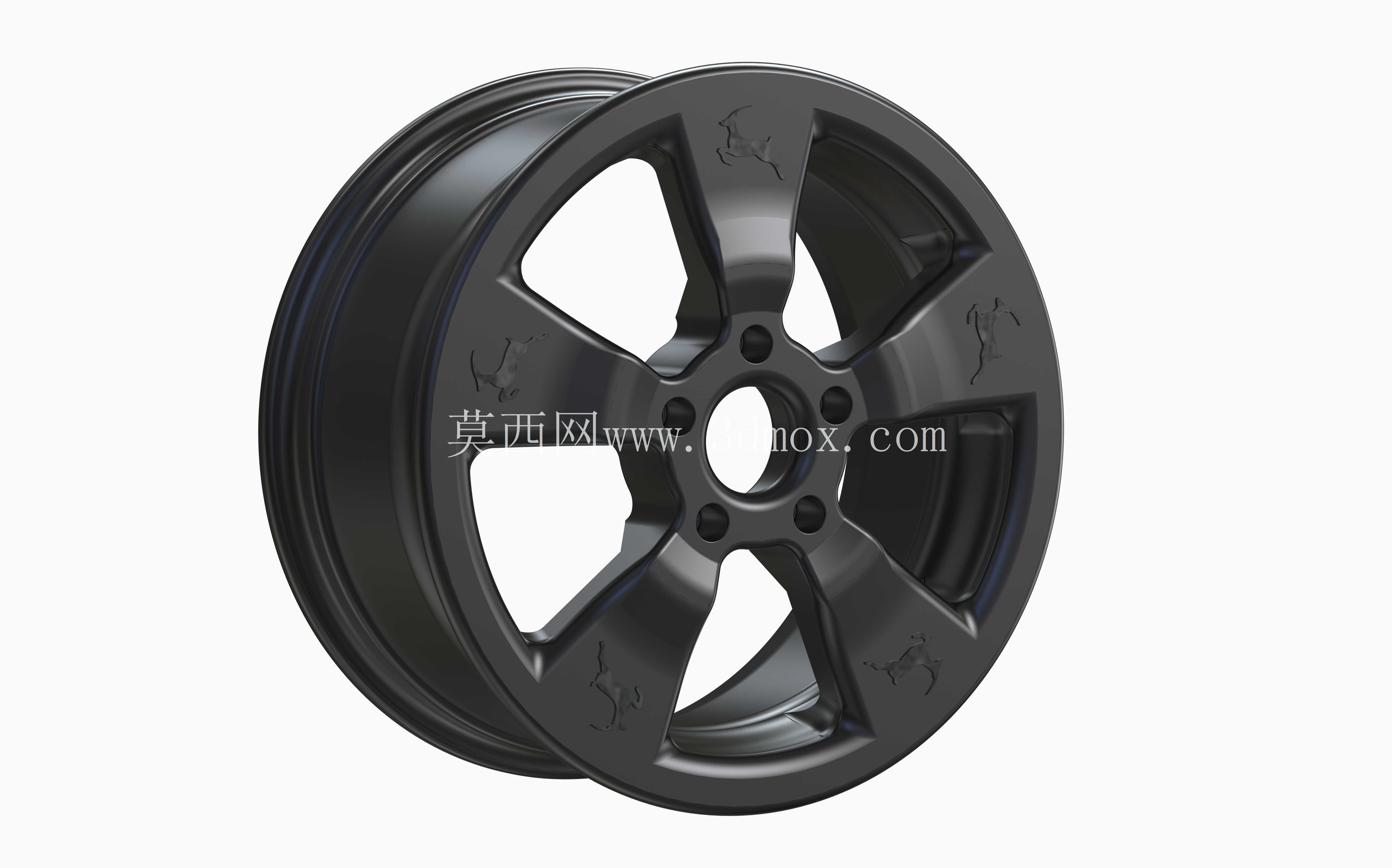

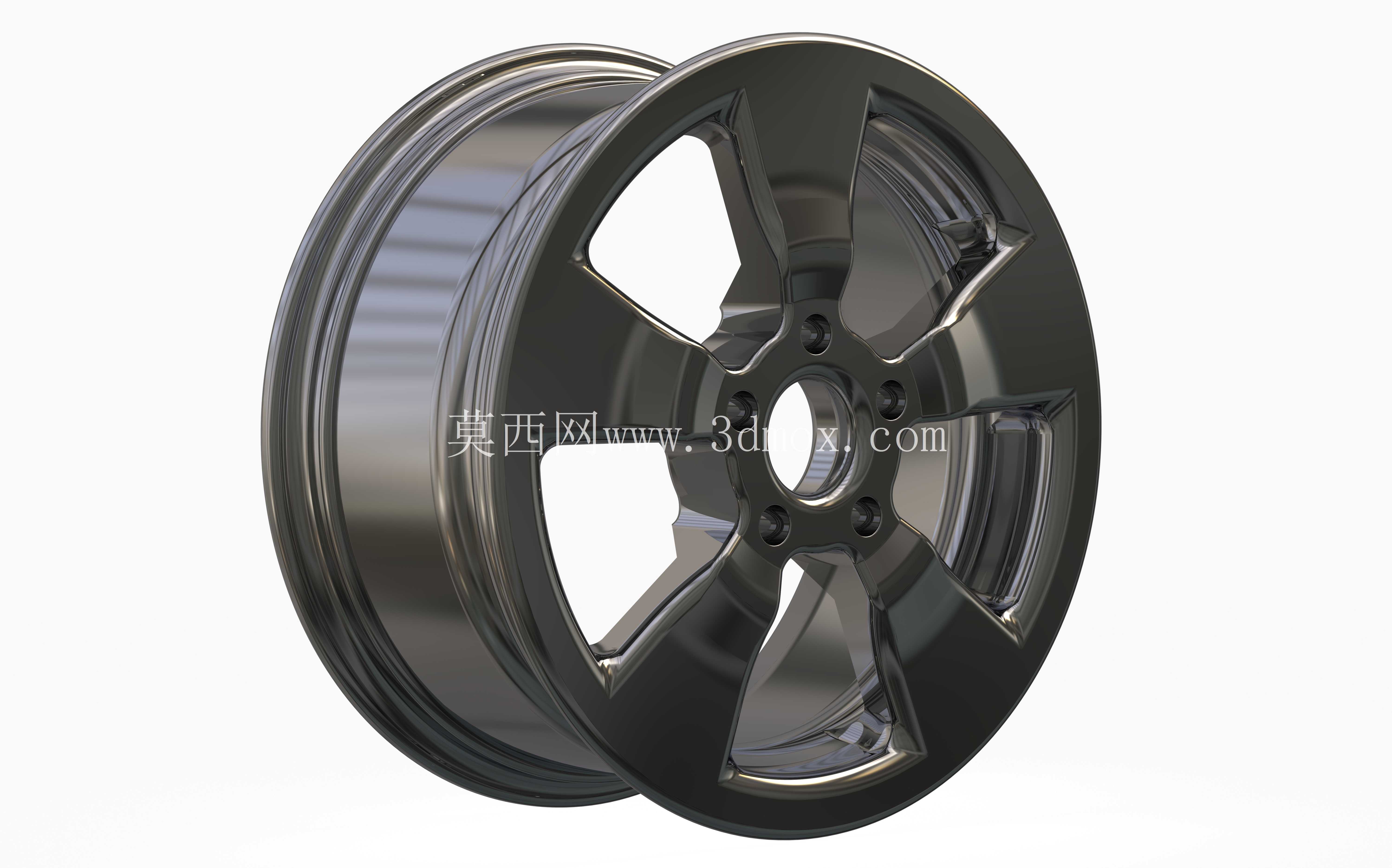

设计时轮辐采用了五辐大开口的布局，一方面是为了给制动系统留出足够的散热风道，车辆连续制动时，轮辐之间的大空隙可以引导行驶气流直接冲刷制动盘和卡钳表面，带走制动摩擦产生的热量，降低制动热衰减的概率；另一方面这种等距分布的五辐结构，在做动平衡时更容易调整配重块的位置，减少轮辋自身的不平衡量，高速行驶时方向盘抖动的概率会更低。轮辐表面的造型做了内凹的曲面过渡，不是简单的直条结构，这种曲面在同等材料用量下可以提升轮辐的抗弯曲刚度，车辆过弯承受侧向载荷时，轮辐的变形量控制在合理范围内，不会因为侧向力过大导致轮辋失圆。

从安装边界来看，轮辋的中心孔尺寸、螺栓孔分布圆直径都对应常规家用车的轮毂轴承安装基准，螺栓孔的沉台深度做了精准控制，轮毂螺栓拧紧后可以完全贴合沉台端面，不会出现螺栓虚接的情况，避免行驶过程中螺栓松动引发的安全隐患。轮辋的气门嘴安装位设置在轮辐之间的轮辋基体上，位置避开了制动盘的遮挡，后期充气、检测胎压时操作更方便，也不会因为气门嘴位置不合理导致行驶中被路面飞溅的石子打坏。

轮辋的截面壁厚是渐变设计的，轮缘位置因为经常要承受路肩剐蹭、轮胎冲击的载荷，壁厚做了局部加厚，而轮辐和轮辋基体连接的位置做了圆弧过渡，减少应力集中，车辆经过颠簸路面时，冲击载荷可以顺着圆弧过渡面均匀分散到整个轮辋结构上，不会在连接位置出现应力开裂的问题。轮辋的轮辋槽深度足够，安装轮胎时可以轻松把胎圈压入槽内完成拆装，不会因为槽深不足导致轮胎拆装困难，甚至撬坏胎圈的密封层。

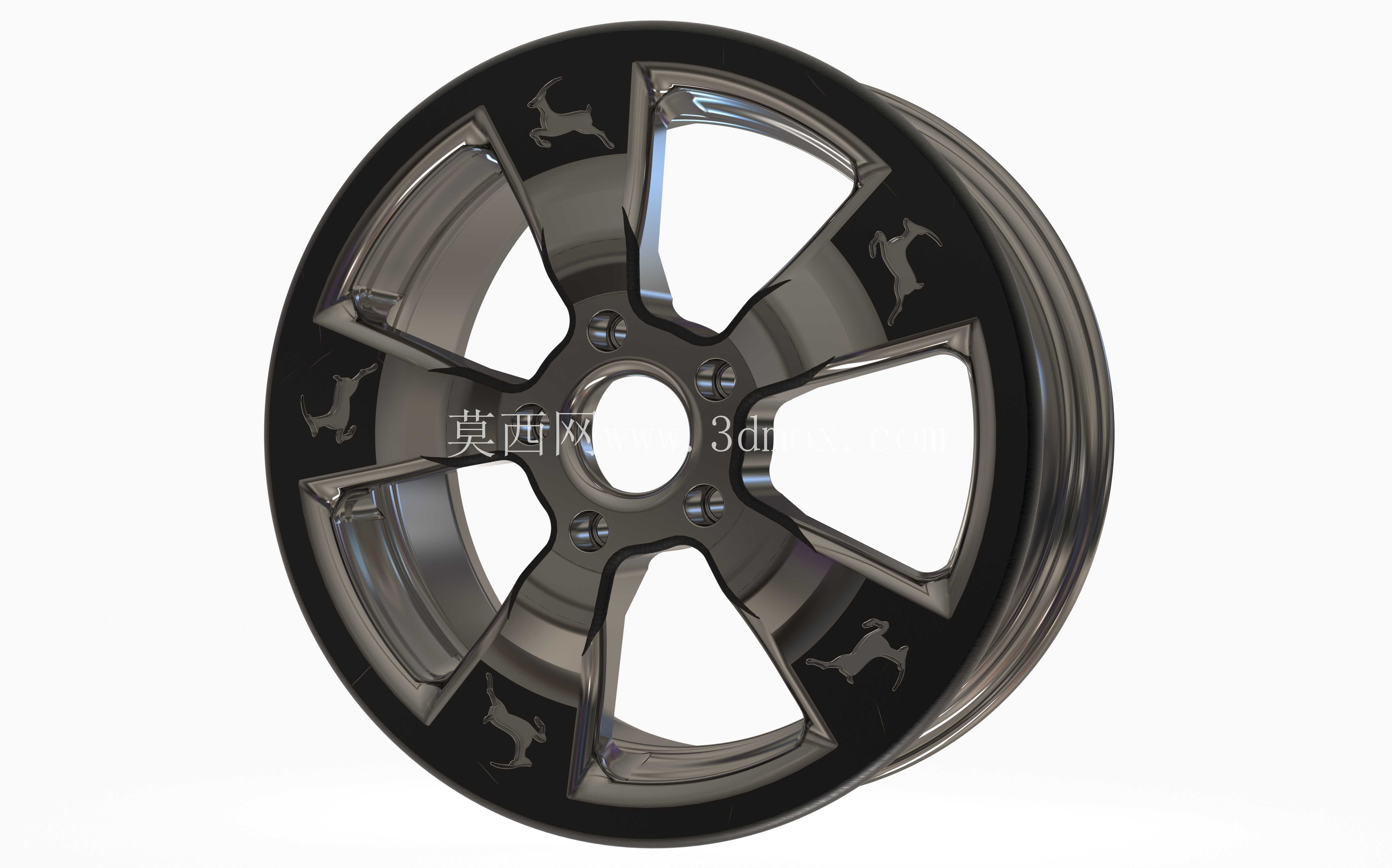

实际装车场景下，这款轮辋既可以作为原厂配套的替换件使用，也可以作为改装升级的备选，大开口的轮辐设计可以直接展示内部的制动卡钳造型，满足外观改装的视觉需求，同时结构强度完全满足日常城市道路、非铺装路面的行驶要求，不需要额外做结构加强。建模时轮辋的所有曲面都做了连续性检查，没有出现曲面褶皱、曲率突变的问题，后续如果要做有限元分析、模具开模，都可以直接使用模型数据，不需要再做几何修复。轮辋的重量控制也做了优化，在保证结构强度的前提下，通过壁厚优化、轮辐镂空设计降低了非簧载质量，对于提升车辆的悬挂响应速度、改善操控质感都有实际帮助，毕竟非簧载质量每降低一公斤，对行驶质感的提升效果远大于降低簧载质量的同数值改动。
