UltiCampyV3设备配套安装面板结构

这款面板属于桌面级FDM熔融沉积成型3D打印设备的核心结构承载件，主要应用在开源DIY类3D打印机的机身框架搭建场景中，承担整机运动组件、电控模块、送料机构的定位安装与结构支撑作用，是整机组装过程中决定各部件相对位置精度的基准零件。从实际使用场景来看，这类面板多用于爱好者自行组装、改装UltiCampy系列V3版本3D打印机的场景，替代原有切割精度不足的亚克力板材或者易变形的薄金属片，解决长期使用过程中框架形变导致的打印精度下降、运动部件卡顿等常见问题。

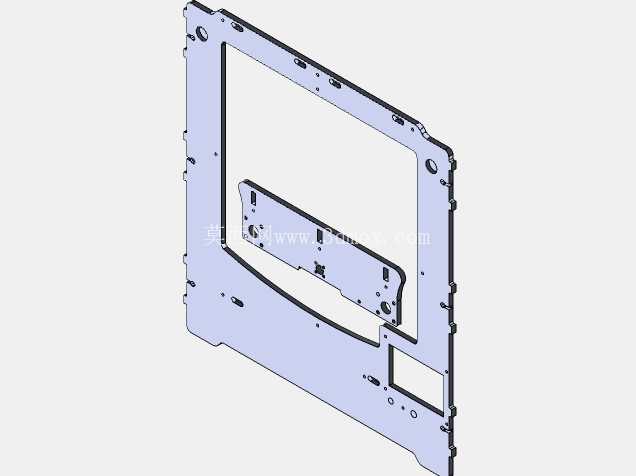

从功能特性上看，面板整体采用一体化钣金折弯加冲压开孔的工艺成型，主体大尺寸矩形框结构是为了给打印平台的前后运动留出足够的行程空间，框体边缘均匀分布的多组安装孔位，分别对应X轴运动导轨、Z轴丝杆固定座、框架铝型材连接角码的安装位置，每一处孔位的相对位置公差都控制在0.1mm以内，避免安装后出现导轨平行度偏差、丝杆同轴度不足的问题。面板下方附带的独立小尺寸安装片，是专门为挤出机送料组件、耗材断料检测模块预留的安装位，和主体面板的相对位置经过反复调校，能够保证耗材送入挤出机齿轮时的进料角度处于最优区间，减少送料阻力、避免耗材弯折卡滞的情况出现。右下角的小矩形开孔则是为设备主控板的接线端口预留的走线空间，方便整机布线时线束从面板内侧规整引出，避免线束和运动部件产生干涉磨损。

从设计思路层面拆解，这款面板在设计初期就充分考虑了DIY用户的加工与组装便利性，所有开孔均采用标准圆孔设计，不需要特殊的异形切割工艺，无论是采用激光切割钣金板材还是采用CNC铣削工程塑料板材都能快速加工成型，边缘的折弯边高度经过反复验算，在控制整体重量的前提下最大化提升了面板的结构刚性，避免大面积平板结构在受力时出现翘曲变形。面板上不同直径的孔位做了明确的功能区分：大直径孔位对应框架连接的通孔，方便M3、M4规格的内六角螺丝穿过；小直径孔位对应组件安装的螺纹底孔，可以直接攻丝后安装固定螺丝，不需要额外压铆螺母，降低了组装时的配件需求。在安装边界的设计上，面板的整体外轮廓尺寸和V3版本设备的220*220mm标准打印行程做了匹配，安装后不会超出铝型材框架的外边界，保证整机外观的规整性，同时面板和相邻框架型材的贴合面做了平面度处理，安装后不需要额外加垫片调整就能保证和型材表面完全贴合，减少组装时的调试工作量。

实际装机使用过程中，这款面板的结构设计还充分考虑了设备长期运行的维护需求，所有需要经常拆装维护的组件对应的安装孔位都预留了足够的操作空间，比如挤出机安装位周围留出了扳手操作的间隙，更换挤出机齿轮或者清理送料轮的时候不需要拆卸整块面板就能完成操作；导轨安装位的孔位采用长圆孔与圆孔组合的设计，安装时可以微调导轨的前后位置，方便调试X轴皮带的张紧度，不需要重新打孔就能完成皮带张力的调整。面板表面没有多余的装饰性结构，所有结构特征都服务于功能需求，边缘的倒角处理避免了组装过程中划伤线材或者操作人员的手部，冲压成型的孔位边缘做了去毛刺处理，螺丝穿过时不会被毛刺刮伤螺纹，也不会出现孔位尺寸偏差导致螺丝无法装入的问题。和早期版本的面板相比，V3版本的结构在原有基础上优化了加强筋的分布位置，在不增加板材厚度的前提下提升了面板的抗形变能力，即使设备长期在较高温度的机箱环境内运行，也不会因为受热出现结构形变，能够长期保持各安装组件的位置精度，保证打印过程中运动部件运行顺畅，减少因为结构形变导致的打印层纹错位、平台调平失效等常见故障。
