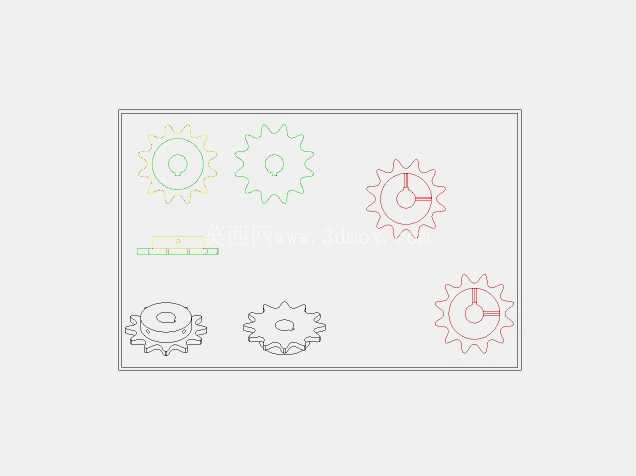

这套链轮铸造模具的结构设计,核心围绕中小模数链轮的批量铸造成型需求展开,适配砂型铸造、熔模铸造等多种常规铸造工艺场景,主要服务于轻工输送设备、小型动力传动机构的链轮零件毛坯生产。从实际生产落地的角度看,链轮作为链传动系统的核心啮合零件,其齿形轮廓精度、节距一致性直接决定传动过程的平稳性,这套模具在分型面设计上采用了沿链轮轴向中分的结构,将齿腔部分均匀拆分在上下模体,避免了侧抽芯结构带来的模具复杂度提升,同时能保证齿形成型后无拔模斜度带来的齿形偏差,合模时依靠模体周边的定位止口保证同轴度,定位间隙控制在0.05mm以内,避免合模错位导致的链轮毛坯齿形错边问题。
在模具的型腔设计上,针对链轮的齿形轮廓,采用了等距偏移的收缩率补偿思路,根据常用铸造碳钢、铸铁的凝固收缩特性,在标准链轮齿形的基础上预留了1.2%-1.8%的收缩余量,不同齿顶圆、齿根圆位置的补偿量根据金属液流动方向做了差异化调整,靠近浇道位置的型腔尺寸补偿量略高于远端位置,抵消金属液凝固顺序带来的尺寸偏差。模具的浇口位置设置在链轮轮毂的中心位置,采用中心底注的进浇方式,金属液从轮毂中心向四周齿形方向平稳填充,避免金属液直接冲刷齿形型腔造成的型腔磨损,同时减少卷气、夹渣等铸造缺陷,保证齿形部位的金属组织致密性。
从安装边界与适配性来看,这套模具的模体外廓尺寸适配常用的小型造型机工作台安装尺寸,模体上预留了标准的模把安装孔、起模顶杆孔,可直接配套现有铸造生产线的工装夹具,无需额外做安装改造。模具的型腔部分除了完整的链轮齿形成型区域,还在轮毂位置预留了中心芯头的安装位,可配套砂芯成型链轮的中心安装孔,减少后续机加工的余量,芯头的定位锥度设计为1:10,既保证砂芯安装时的导向顺畅,又能避免浇注过程中砂芯浮起偏移。针对链轮的不同结构细节,模具上在齿根位置设计了宽度0.2mm的排气槽,连通模体外部,保证金属液填充时型腔内的空气能顺利排出,避免齿尖位置出现浇不足、气孔等缺陷。
在实际使用场景中,这套模具可适配单工位手工造型,也可配套自动化造型线的批量生产,模体材料采用常用的铸铝材质,兼顾了模具的加工便利性与使用寿命,型腔表面做了抛光处理,表面粗糙度达到Ra1.6,保证铸造成型后的链轮毛坯表面质量,减少后续清整打磨的工作量。模具的结构拆分上,将易磨损的齿形镶块与模体主体做了分体设计,当齿形部位因为长期使用出现磨损、划伤时,可单独更换对应位置的镶块,无需整体报废模体,降低模具的维护成本。针对链轮的轮毂凸台、端面减重槽等结构,模具上直接做了一体化的成型结构,保证毛坯的结构尺寸接近成品零件,将后续机加工的单边余量控制在1.5-2mm,大幅减少机加工工序的材料去除量,提升零件生产的整体效率。
从设计逻辑上看,这套模具没有追求过于复杂的结构,而是围绕链轮铸造的核心需求,在保证成型精度的前提下尽可能简化模具结构,降低模具的制造成本与操作门槛,即使是中小规模的铸造车间也能快速上手使用。针对不同齿数、不同节距的链轮衍生型号,这套模具的模架部分可以通用,只需要更换对应的齿形镶块与芯头部件,就能快速切换生产不同规格的链轮产品,适配多品种小批量的链轮生产需求。在拔模斜度的设计上,模具的非齿形面拔模斜度设置为1°,既保证起模时不会刮伤砂型,又不会导致零件毛坯的尺寸偏差过大,齿形面因为采用了中分分型的结构,无需设置额外的拔模斜度,保证齿形的轮廓度完全符合设计要求,后续齿形部位只需要做少量的精加工就能达到传动使用的精度要求。
