液压内啮合齿轮补油泵结构设计

在闭式液压传动回路中，补油泵是保障系统稳定运行的核心配套元件，这类内啮合齿轮结构的补油泵，常配套于工程机械行走液压系统、机床静压支承回路、大型注塑机锁模液压系统中，用来补偿主泵及执行元件的内泄漏损失，维持低压侧油路的基础压力，避免主泵吸空产生气蚀，同时还能带走系统回路内的部分热量，置换高温油液维持油温平衡。和外啮合齿轮补油泵相比，内啮合结构的流量脉动更小，运行噪音更低，在对噪音控制有要求的工业设备、室内作业的工程装备上应用占比逐年提升。

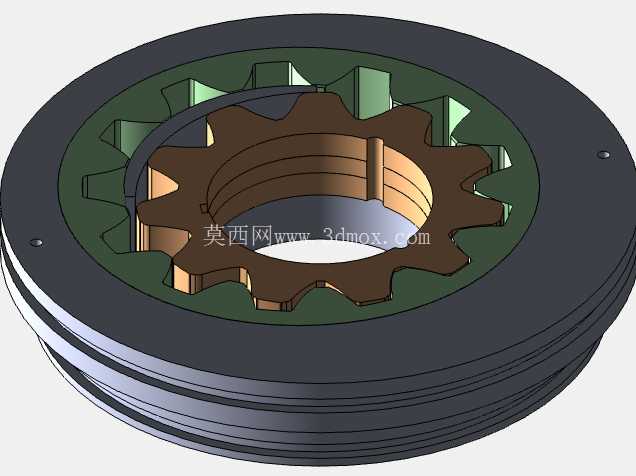

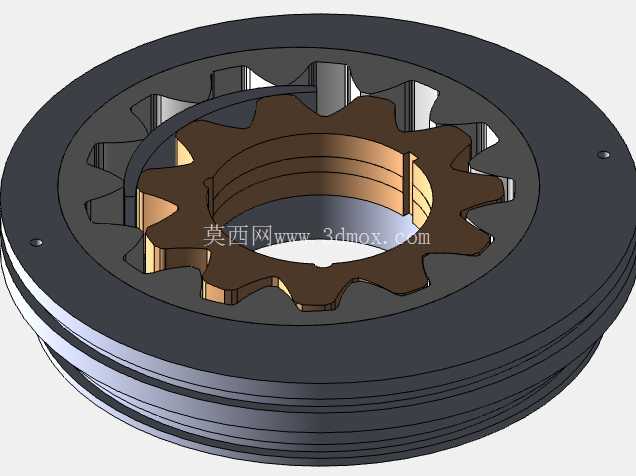

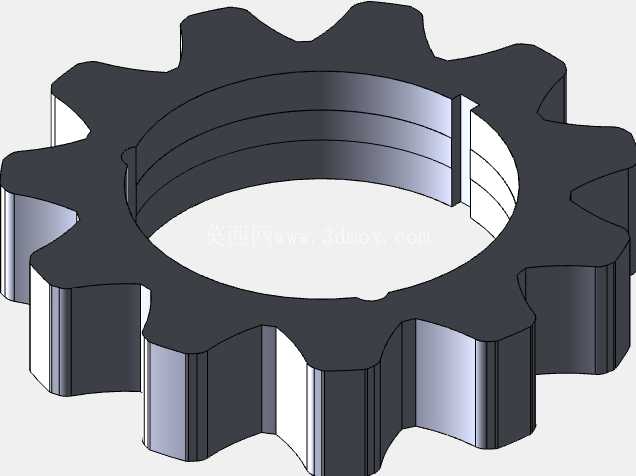

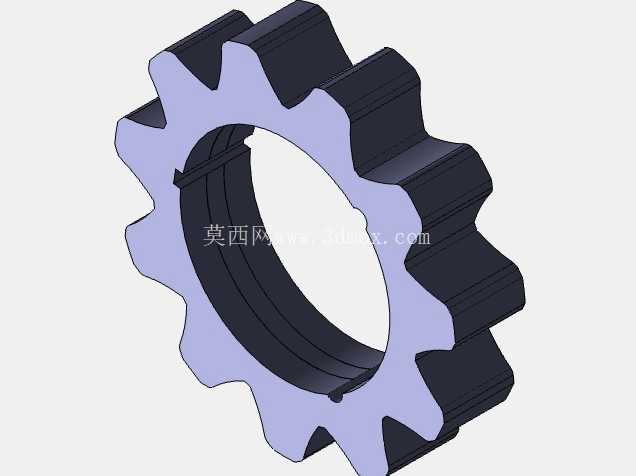

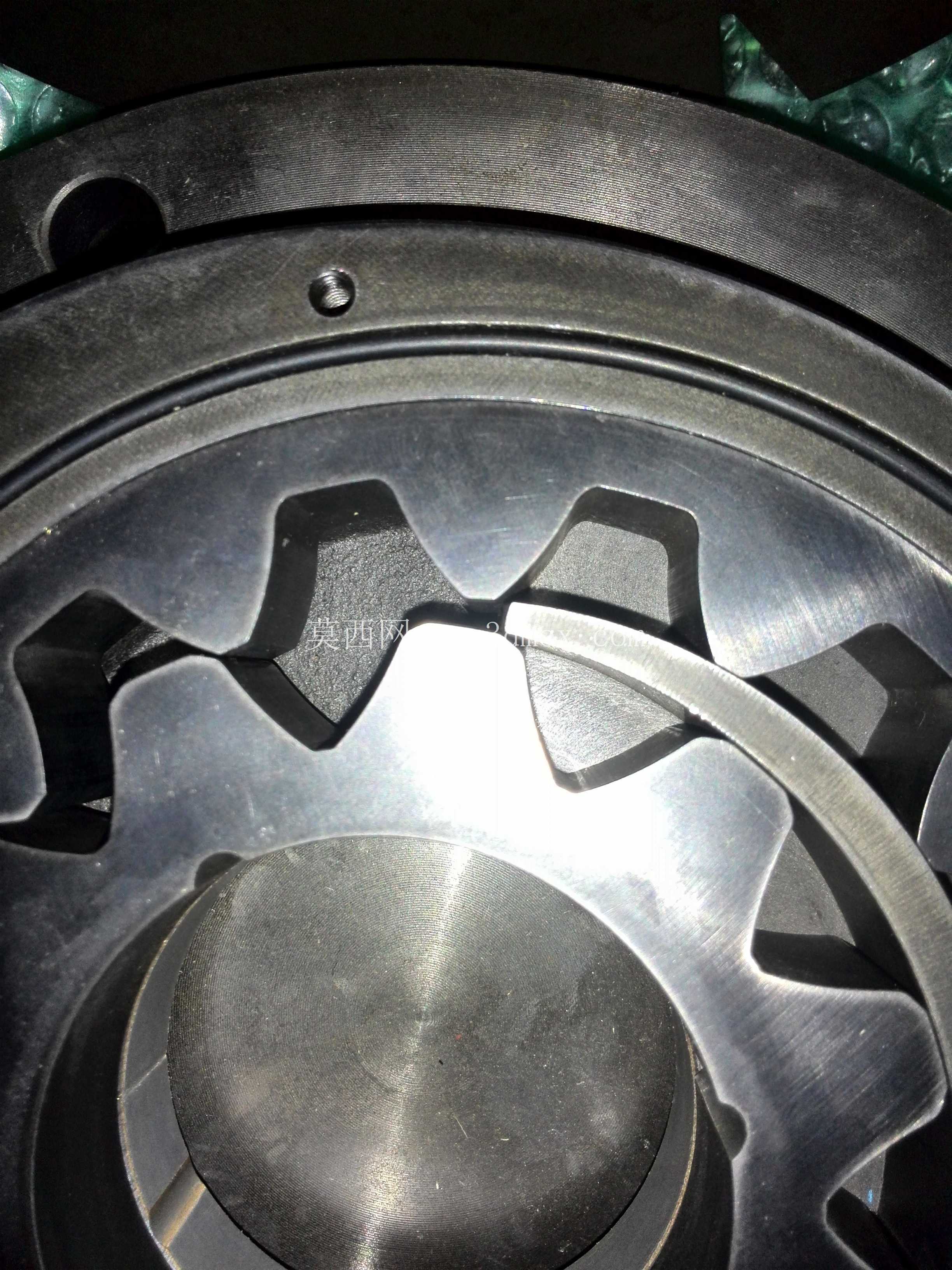

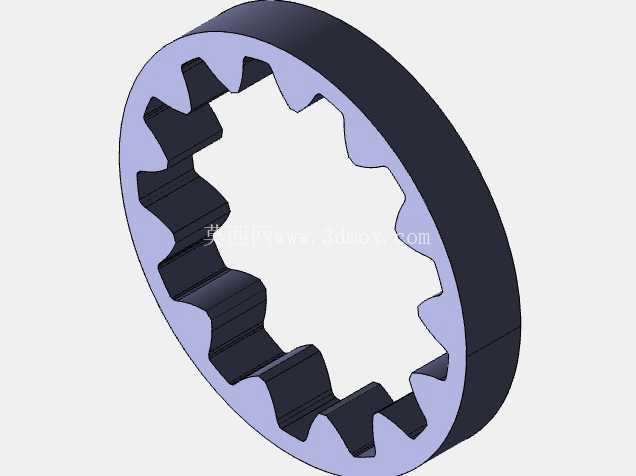

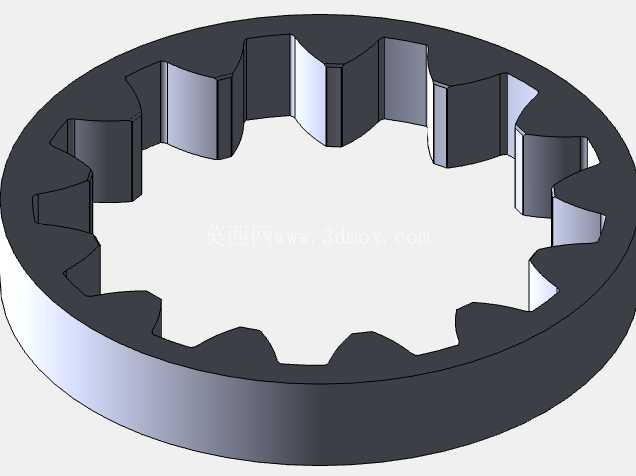

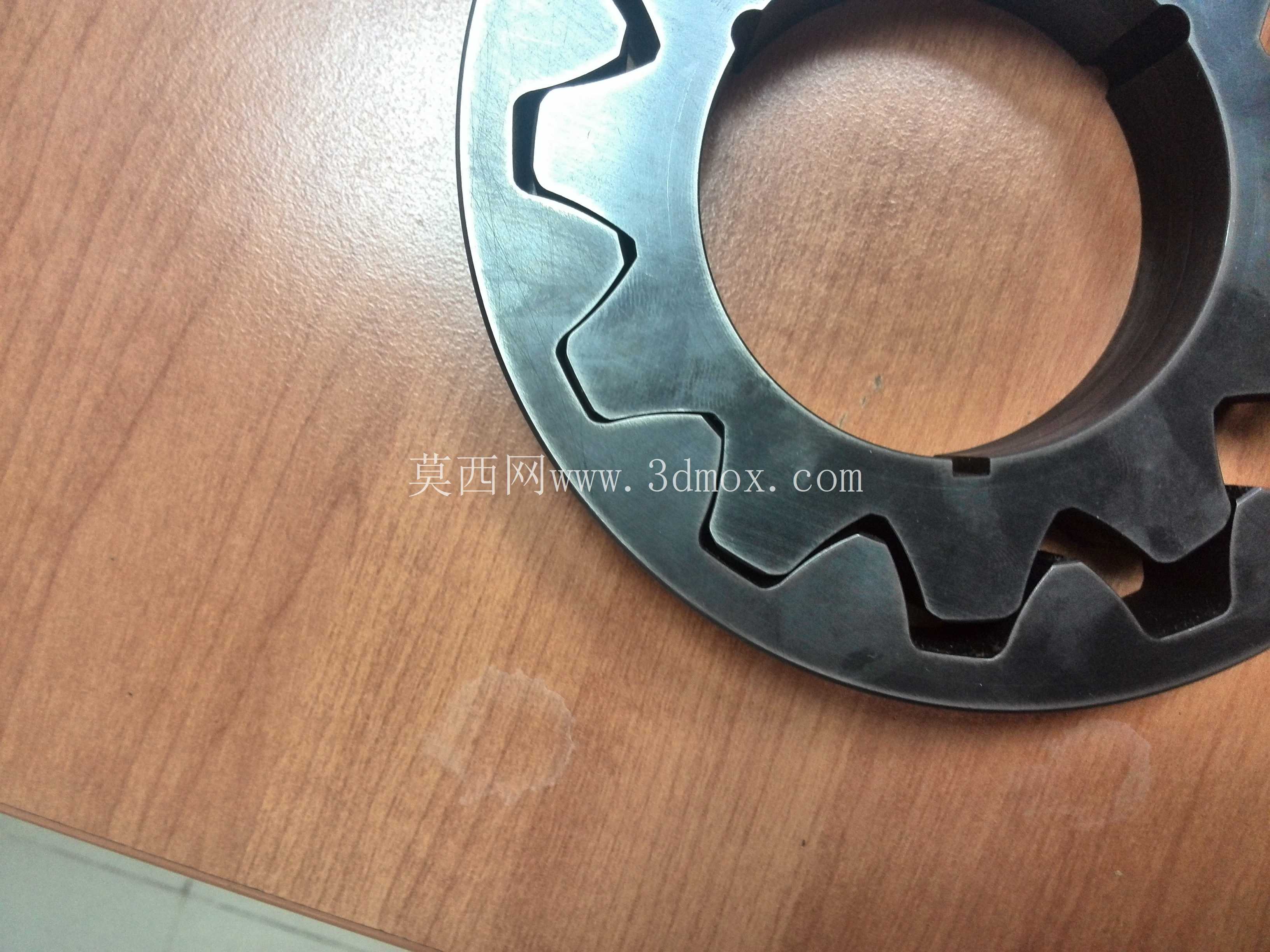

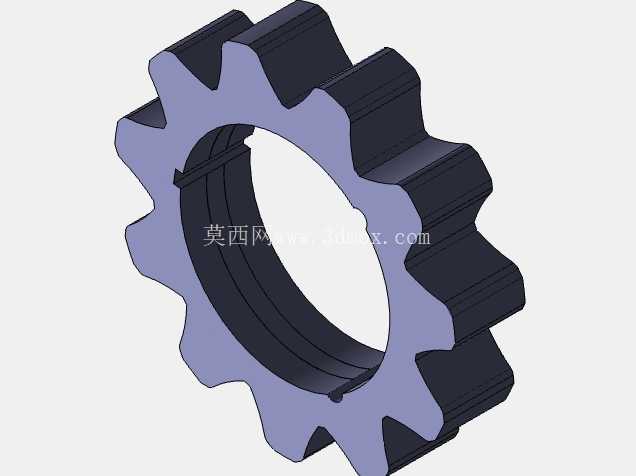

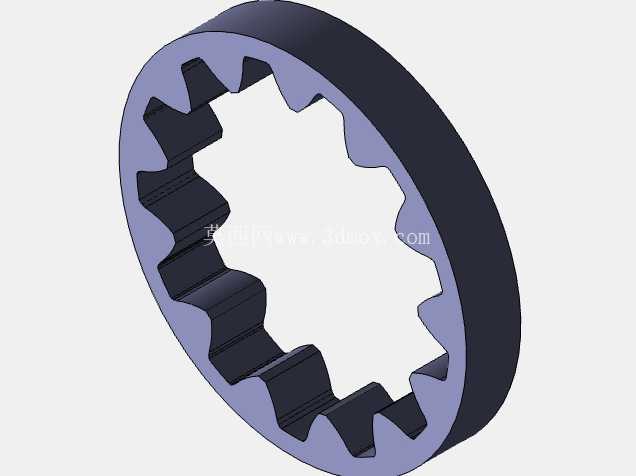

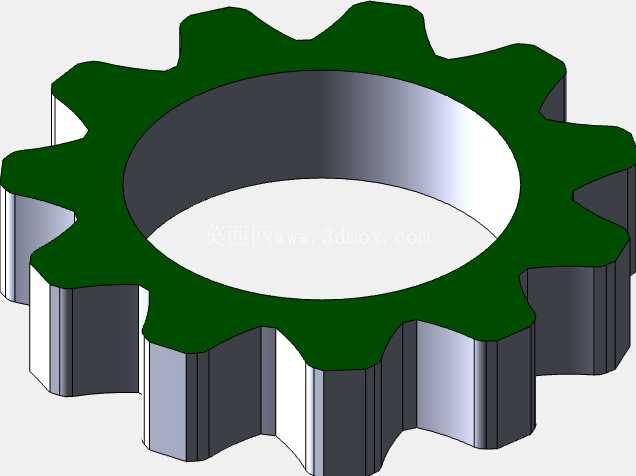

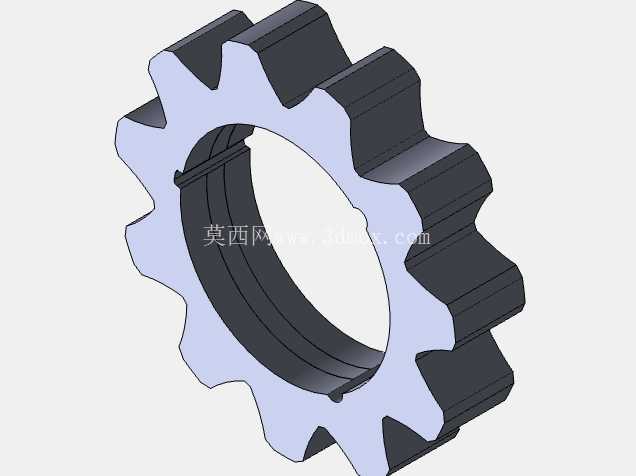

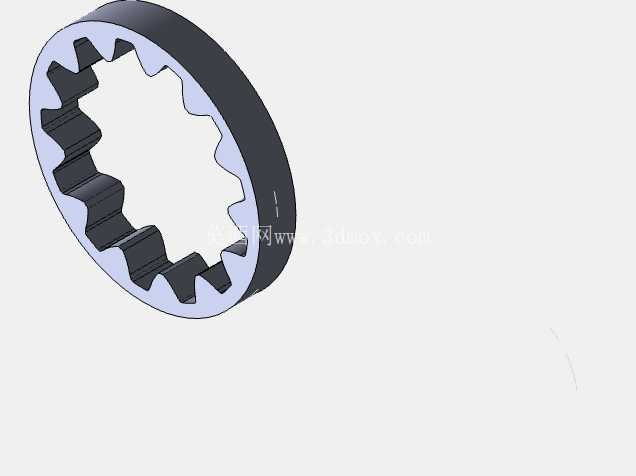

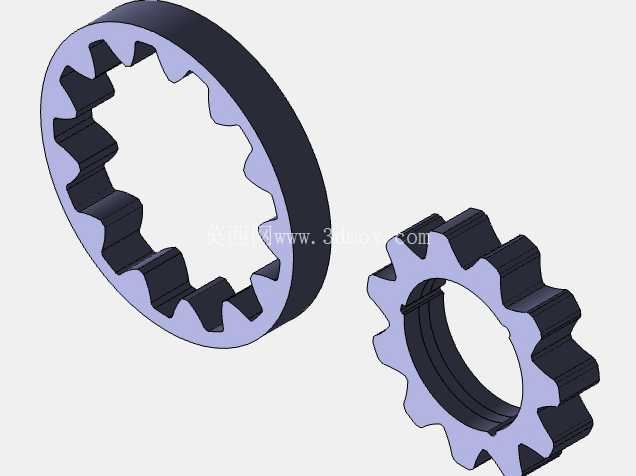

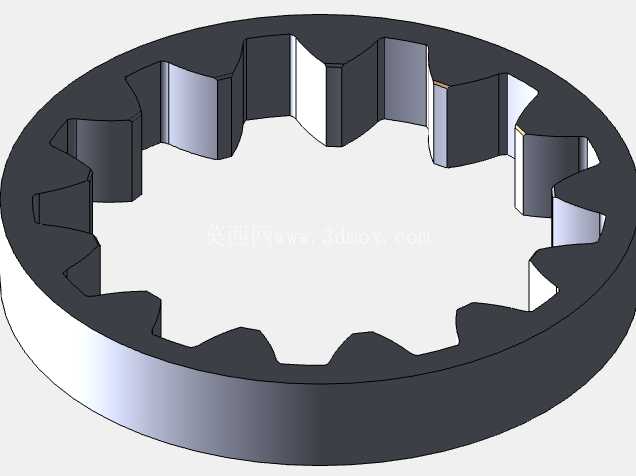

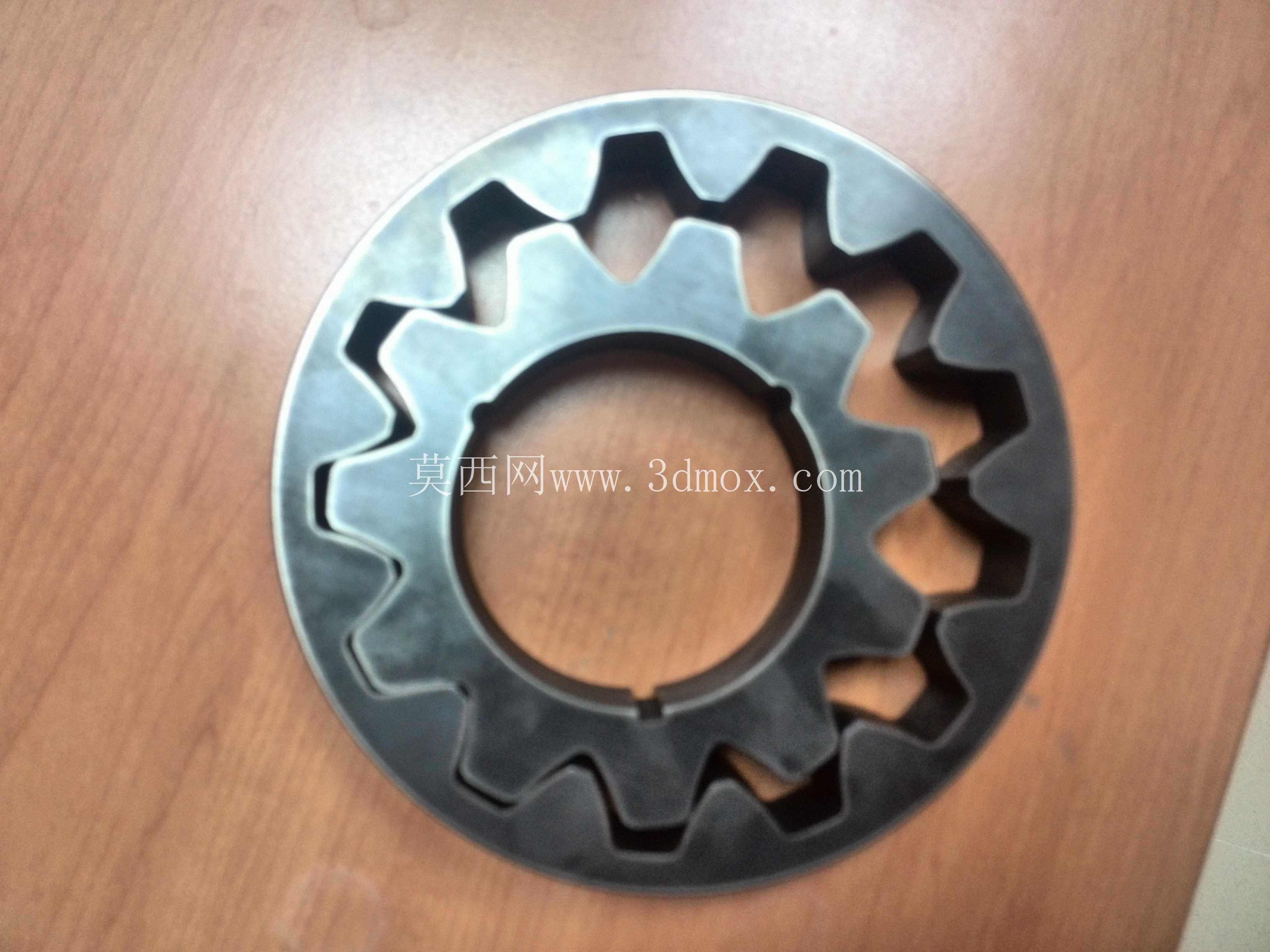

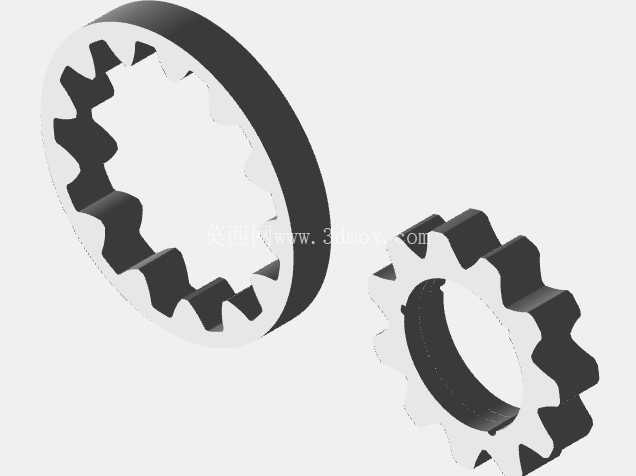

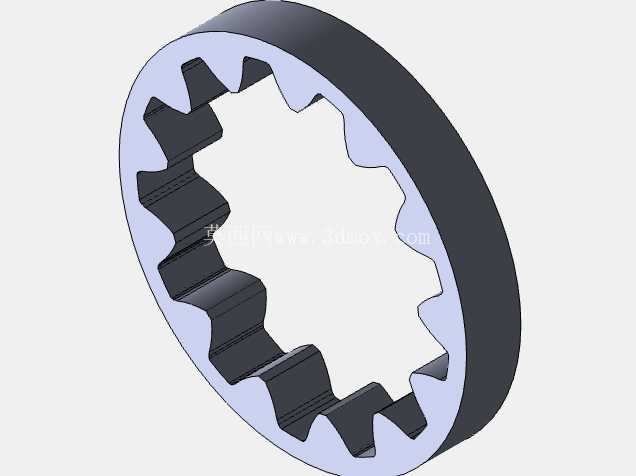

从结构设计逻辑来看，这款内啮合齿轮补油泵采用了内外齿轮同方向啮合的传动形式，主动内齿轮（小齿轮）与从动外齿圈的齿数差控制在3-4齿，配合填隙片（月牙形隔板）将吸油腔与压油腔完全分隔，避免高低压腔窜油。设计过程中首先要确定的是齿形参数，采用的是渐开线短齿设计，齿顶高系数取0.8，重合度控制在1.1-1.3之间，既保证传动过程中至少有一对轮齿啮合，避免困油现象带来的压力冲击与振动，又能减少齿面滑动摩擦，提升容积效率。齿轮与齿圈的材质选用20CrMnTi渗碳淬火，齿面硬度达到HRC58-62，芯部韧性保持在HRC30-35，既可以承受高压油的反复冲击，又能在有微小颗粒污染的油液环境下保持足够的耐磨性能，避免早期磨损导致内泄漏增大。

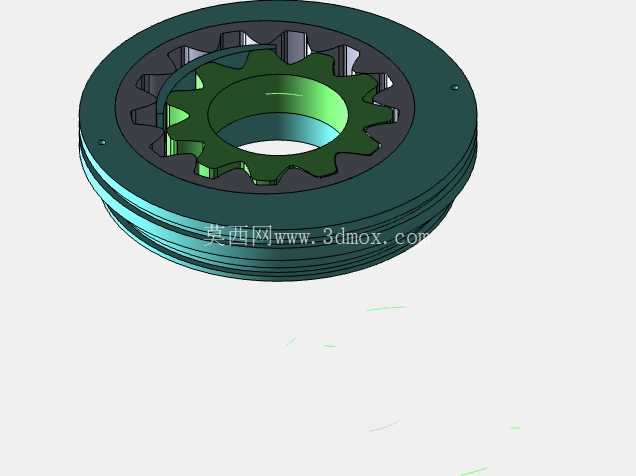

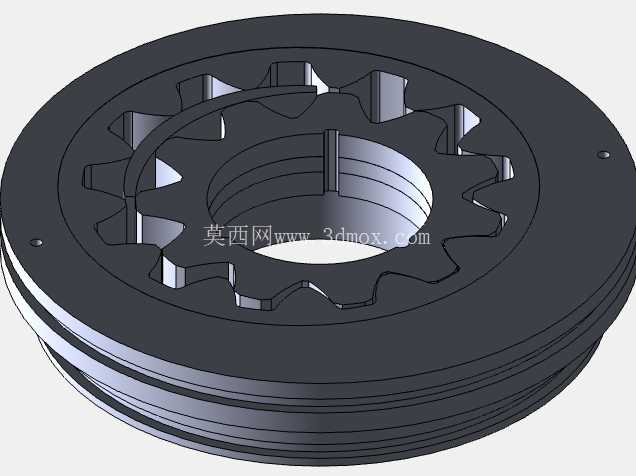

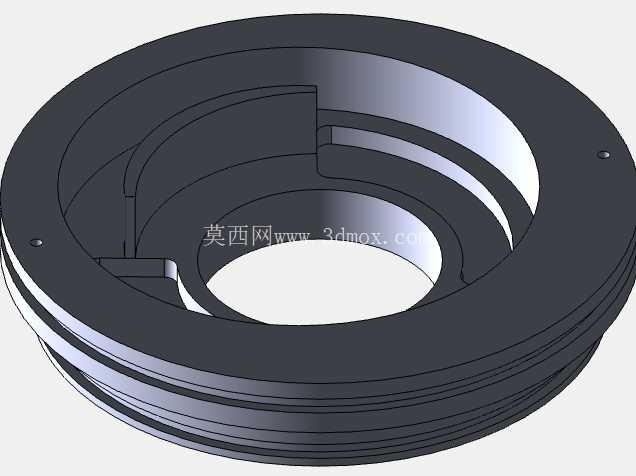

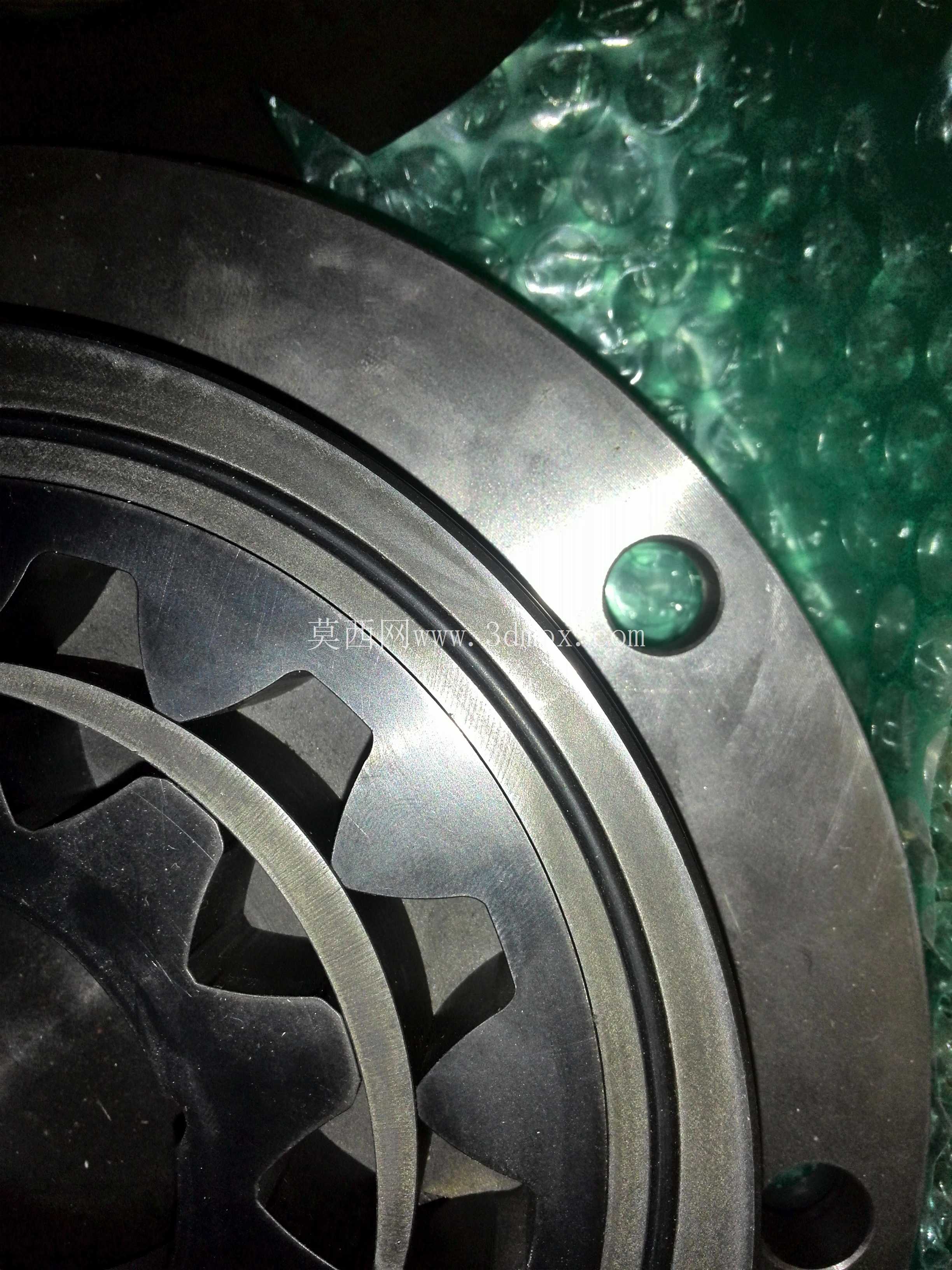

泵体的外形采用多层环形台阶结构，外层的环形槽是用来安装O型密封圈与挡圈的，安装时直接嵌入阀块或主泵后端的安装止口内，不需要额外的安装支架，轴向尺寸紧凑，非常适合集成式液压阀组的布局设计。安装边界上，泵体的外圆定位止口采用h6级公差，与安装孔的H7级公差形成间隙配合，保证同轴度误差控制在0.02mm以内，避免主动轴与安装孔不同心导致的轴封偏磨、齿轮偏载问题。进出油口采用轴向通流的设计，直接与安装面的油道对接，不需要外接油管，减少了管路泄漏点，也缩小了整个液压单元的安装空间。

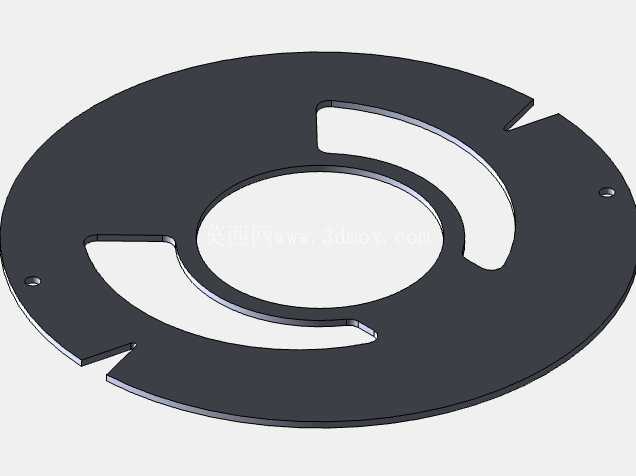

功能特性上，这款补油泵的额定工作压力设定在2.5MPa，额定转速范围覆盖800-3000r/min，可以直接从主泵的传动轴获取动力，不需要额外配置驱动电机，简化了传动结构。为了提升容积效率，齿轮端面与两侧配流盘之间的间隙控制在0.01-0.02mm之间，配流盘采用锡青铜材质，表面开设0.3mm深的静压平衡槽，引入压油腔的压力油作用在配流盘背面，让配流盘始终贴紧齿轮端面，自动补偿磨损带来的间隙增大，在长期运行后依然能保持92%以上的容积效率。吸油腔的流道设计采用大圆角过渡，避免流道截面突变产生的油液湍流，降低吸油阻力，保证在低温高粘度油液环境下也能顺畅吸油，不会产生吸空问题。

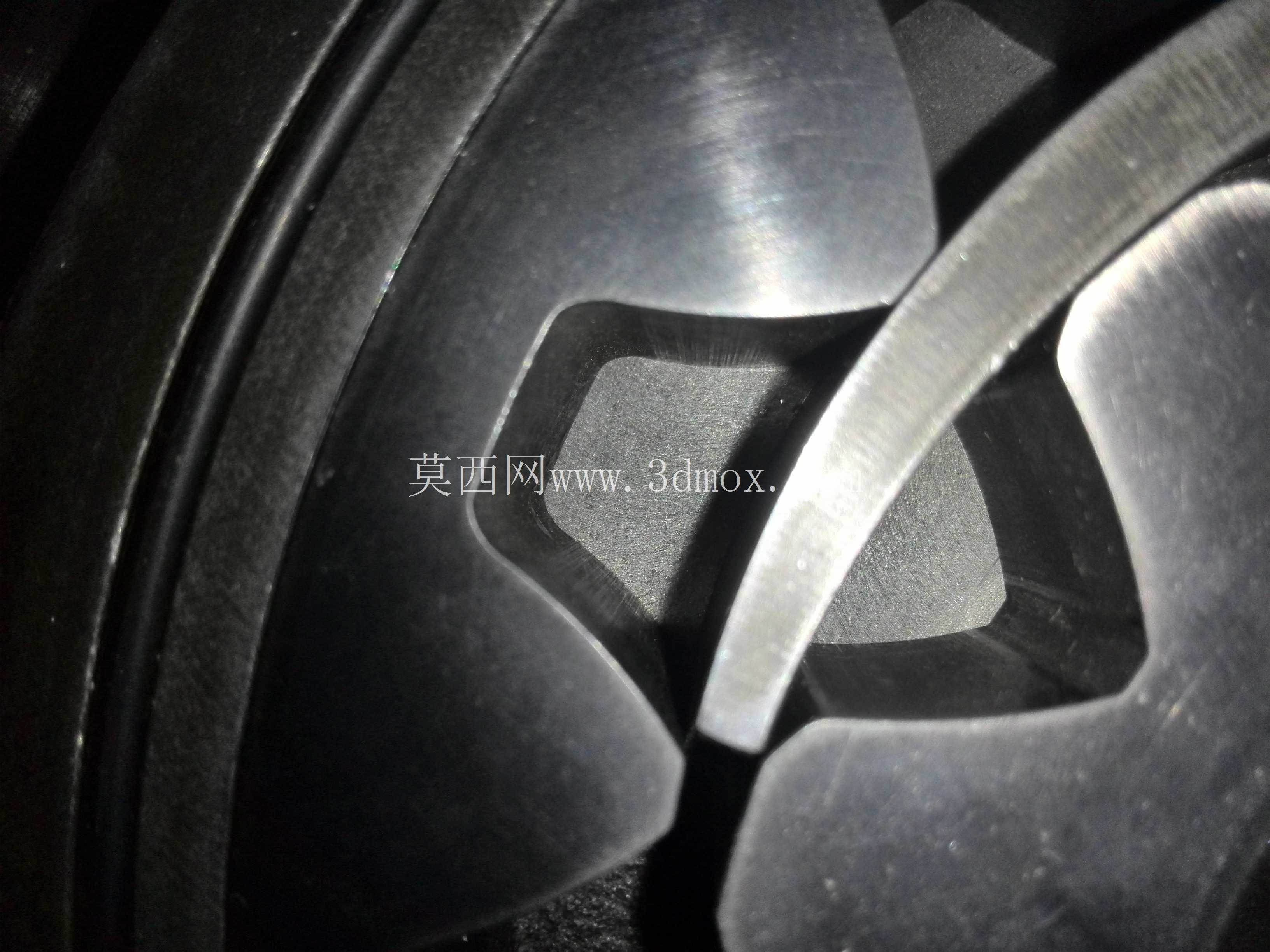

设计过程中需要重点校核的是齿轮齿根的弯曲强度与齿面接触强度，因为补油泵虽然工作压力不高，但长期处于连续运转状态，轮齿反复承受交变载荷，容易出现齿根疲劳断裂的问题。通过有限元分析对轮齿受力进行模拟，在额定压力下齿根最大应力控制在180MPa以内，远低于材料的疲劳极限，保证使用寿命达到8000小时以上。另外，填隙片（月牙隔板）的位置精度直接影响泵的容积效率，设计时将月牙隔板的定位销孔位置公差控制在±0.01mm，保证月牙隔板的内外弧面分别与外齿圈齿顶、内齿轮齿顶的间隙在0.02-0.03mm之间，既不会因为间隙过大导致高低压腔窜油，也不会因为间隙过小导致齿轮与月牙隔板刮擦，产生额外的功率损耗与磨损。

在实际选型应用中，这款补油泵的排量需要根据主泵的排量、系统内泄漏量、冷却流量需求来确定，一般补油流量取主泵额定流量的20%-30%，既可以满足补油与冷却需求，又不会因为补油泵排量过大导致不必要的功率损耗。泵体的轴向长度根据排量不同有多个规格，安装止口尺寸保持统一，方便同系列不同排量产品的互换，降低设备备件的储备成本。轴封采用双唇口丁腈橡胶油封，耐压能力达到0.5MPa，可以承受补油泵内腔的回油背压，避免油液从轴端泄漏，同时油封外侧加装防尘圈，阻挡外界的粉尘、水汽进入泵体内，污染液压油、加速零件磨损。
