离心泵闭式叶轮结构三维设计

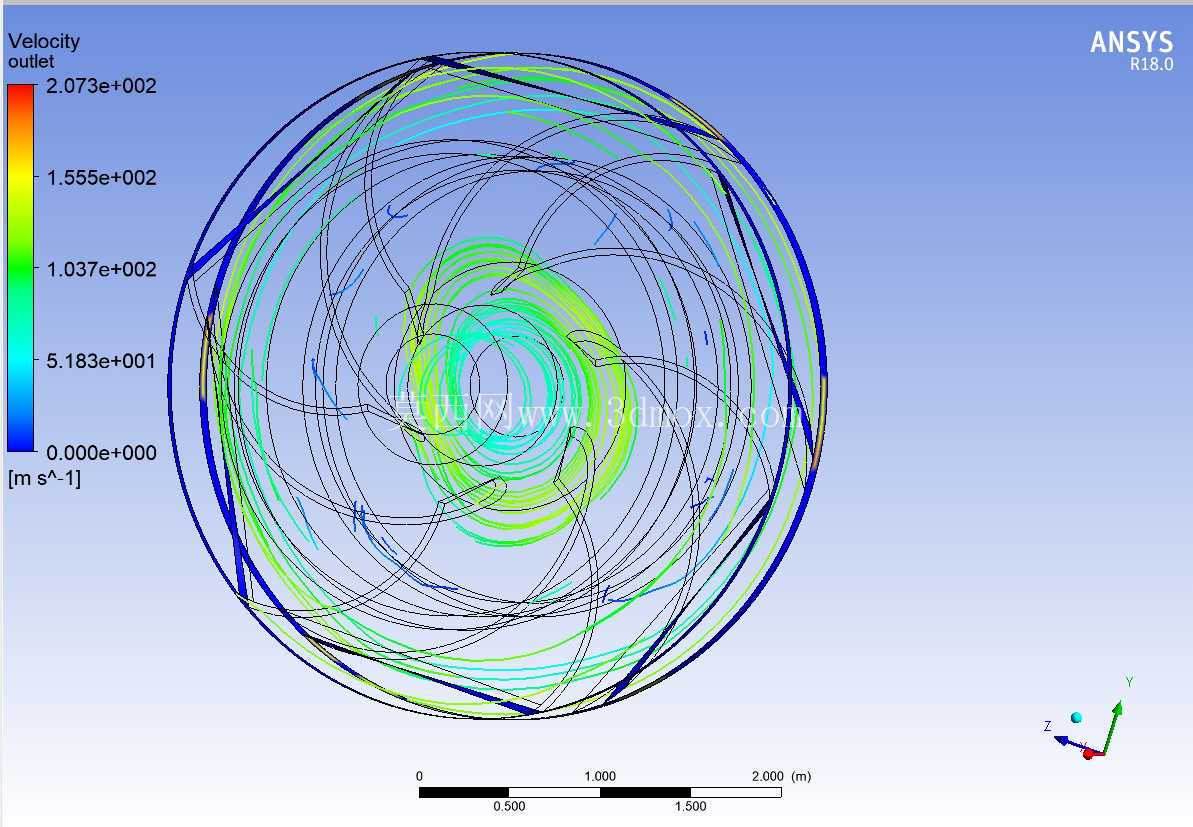

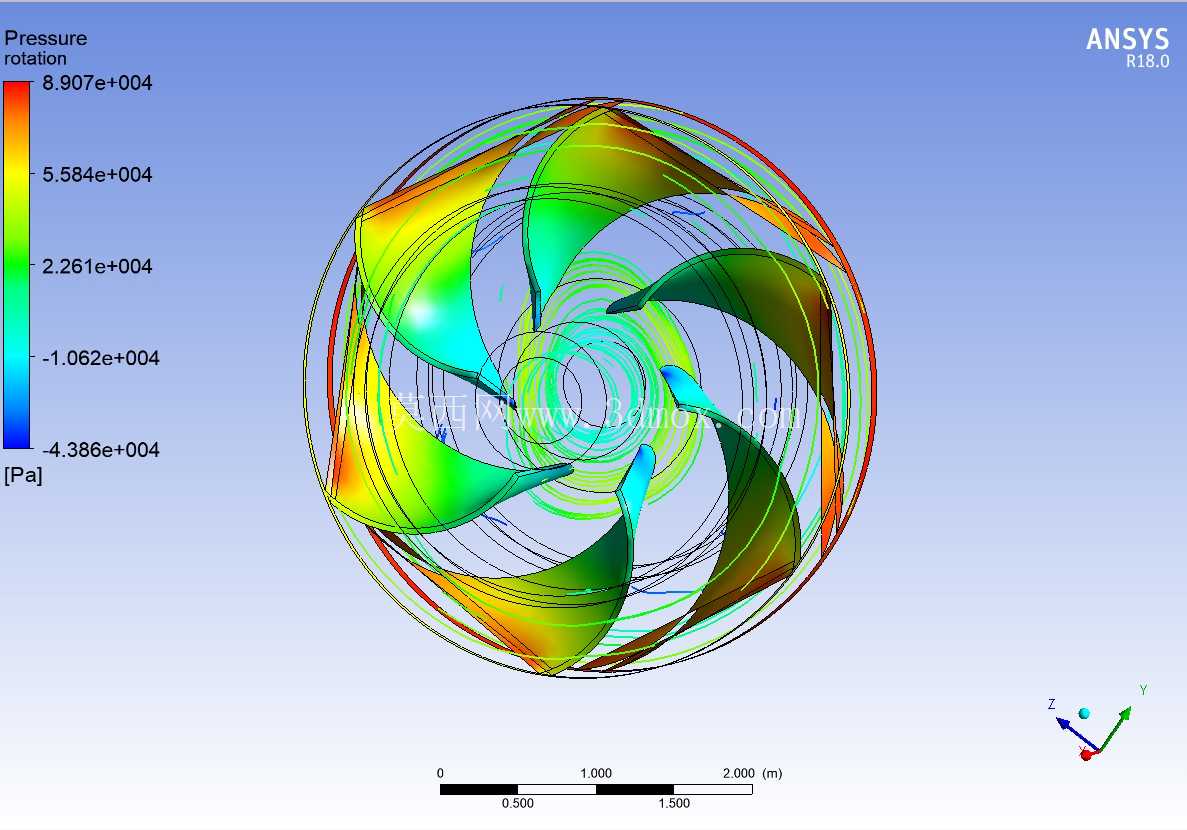

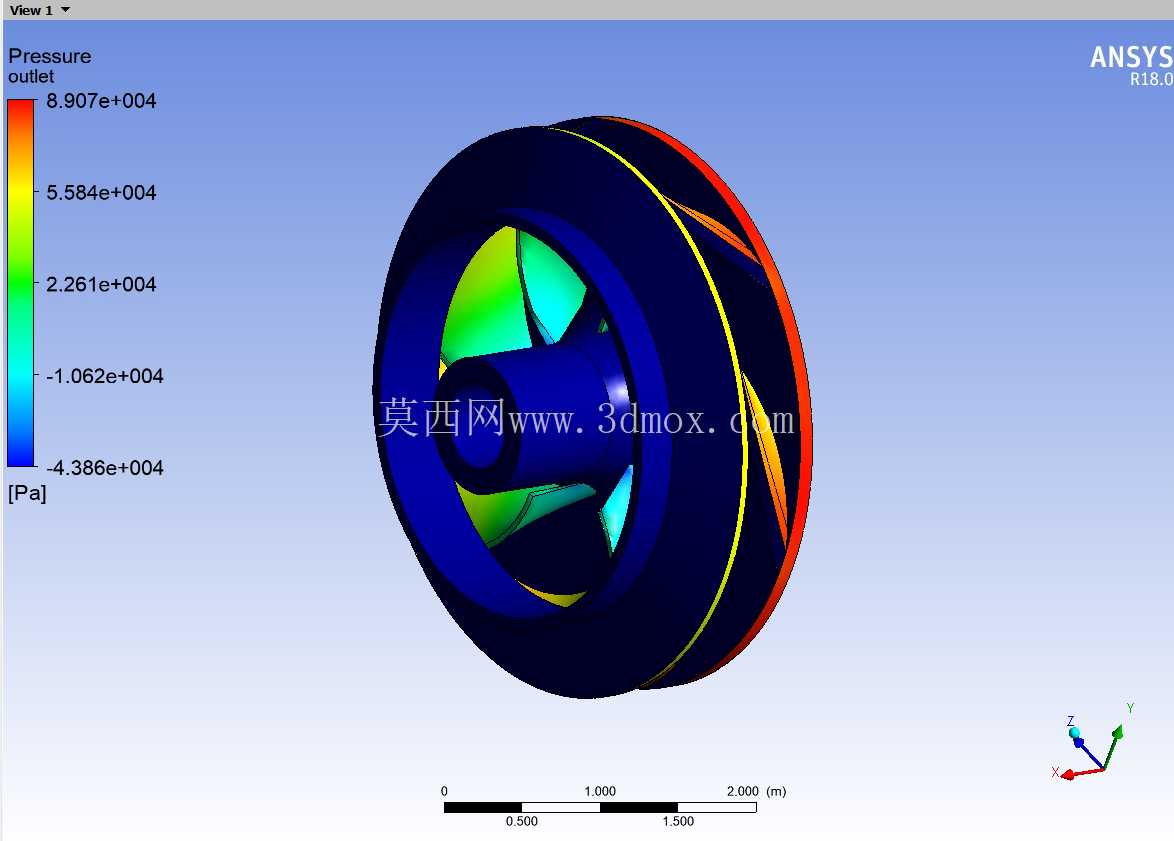

该叶轮作为离心泵的核心过流转动部件，直接决定泵组的水力效率、运行稳定性与扬程流量特性，广泛应用在市政供水增压、工业循环水输送、暖通空调水循环、化工介质输送、农田排灌等场景中，是单级单吸离心泵、多级离心泵首级/次级叶轮的典型结构形式。从实际运行逻辑来看，叶轮随泵轴高速旋转时，会通过叶片对叶轮流道内的介质做功，将原动机输入的机械能转化为介质的压力能与动能，介质从叶轮中心的吸水室进入流道，沿叶片型线向外缘流动，最终经蜗壳收集后送入压出管路，整个做功过程的能量损耗大小，完全取决于叶轮流道的曲面顺滑度、叶片进出口安装角匹配度、前后盖板的型线合理性。

设计过程中首先要匹配泵的额定工况点参数，确定叶轮的进口直径、出口宽度、叶片出口安放角、叶片包角等核心水力参数，进口直径的选取需要兼顾介质流速与汽蚀余量要求，流速过高会增大进口水力损失，过低则会导致叶轮整体尺寸偏大、泵体结构冗余；出口宽度与额定流量直接挂钩，过窄会限制过流能力，过宽则容易在小流量工况下出现流道内介质脱流，引发泵组振动。叶片采用后弯式空间扭曲曲面设计，而非简单的直板叶片，目的是让介质在流道内的流动方向更贴合叶片型线，减少冲击损失与二次流损耗，每个叶片的进出口边都做了圆弧过渡处理，避免锐角结构在铸造过程中出现浇铸不足、冷隔缺陷，同时也能降低介质在叶片进口处的冲击，改善泵的汽蚀性能。

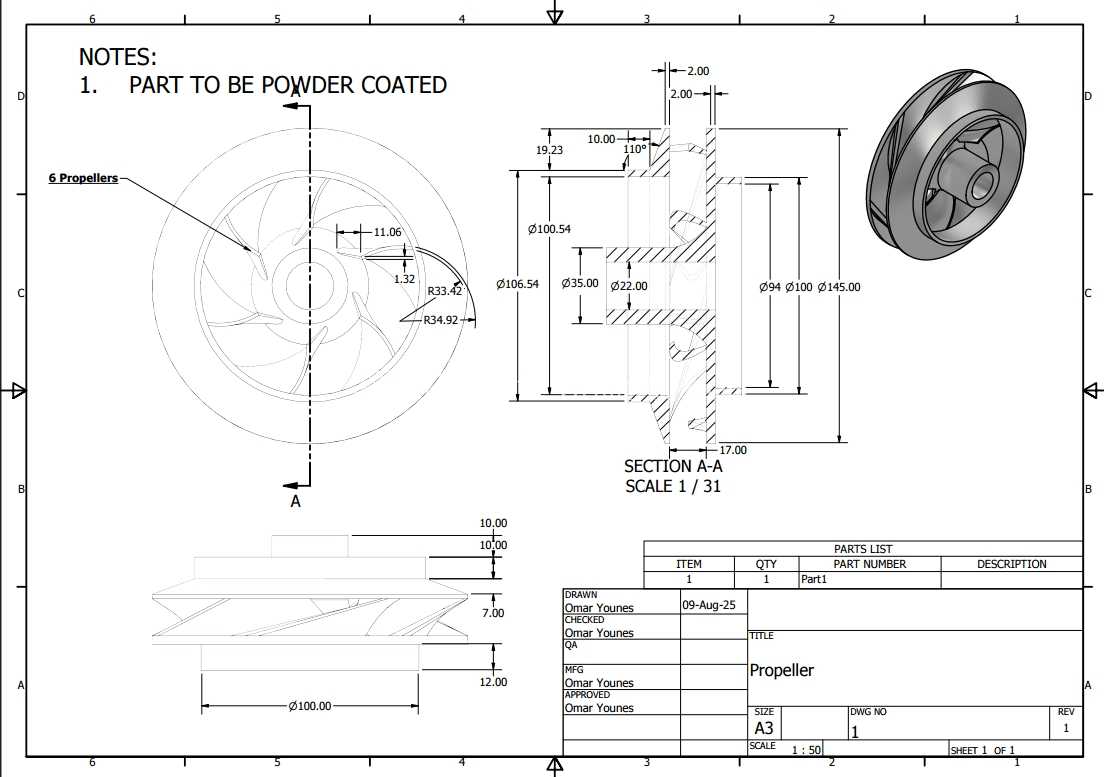

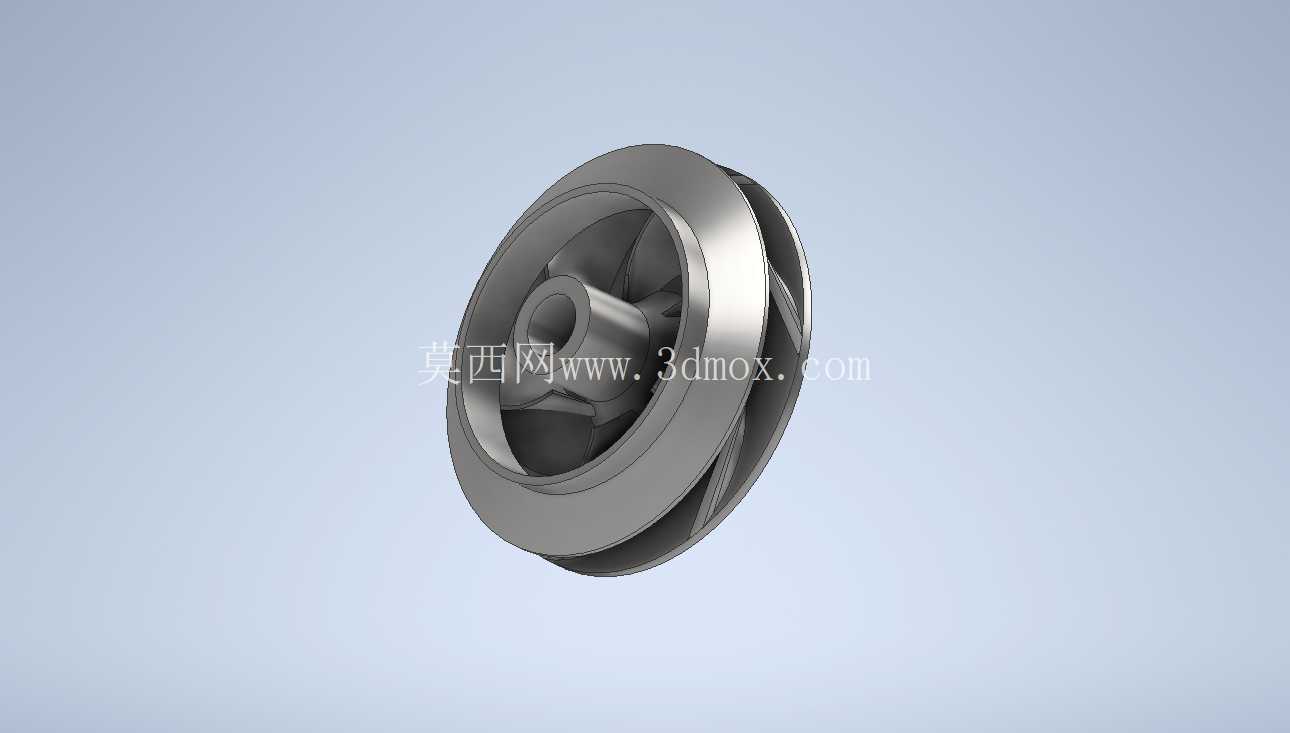

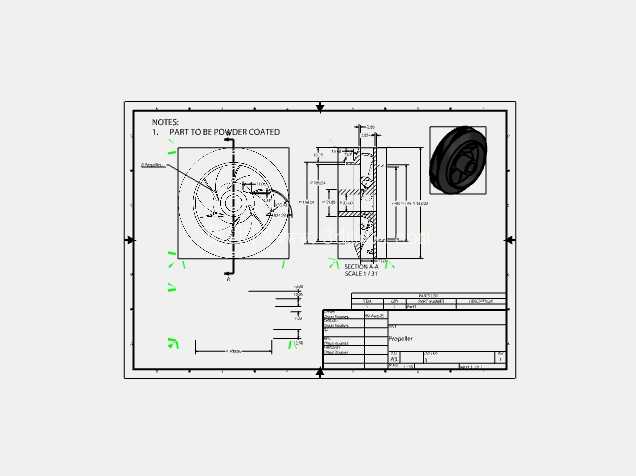

从结构细节来看，该叶轮为闭式结构，包含前盖板、后盖板与中间的扭曲叶片，后盖板中心位置设计有轮毂安装孔，孔内带有键槽结构，用于和泵轴实现周向固定，传递扭矩；轮毂端面设计有轴向定位台阶，安装时可以靠轴肩与锁紧螺母实现叶轮的轴向固定，避免运行过程中出现轴向窜动，碰擦泵体密封环。前盖板的外缘与泵体上的密封环形成微小的间隙配合，这个间隙的大小直接影响泵的容积效率，间隙过大会导致高压侧介质回流到进口侧，降低实际输出流量，间隙过小则容易在泵轴出现挠曲变形、轴承磨损间隙增大时发生动静部件碰擦，引发设备故障。

安装边界方面，叶轮的轴向安装尺寸需要和泵轴的悬臂长度、密封腔位置匹配，轮毂内孔的尺寸公差需要按照过渡配合选取，既保证装配时可以顺利压装，又能避免运行过程中叶轮与轴之间出现相对滑动，磨损配合面；叶轮做动平衡校验时，需要在前后盖板的外缘位置预留去重区域，避免动平衡去重时破坏叶片的流道结构，影响水力性能。流道内部所有曲面都要求顺滑过渡，不能有凸起、凹坑或者分型面残留的飞边，否则会打乱流道内的介质流态，增大水力损失，甚至在局部位置形成低压区，诱发汽蚀，剥蚀叶轮表面材料，缩短部件使用寿命。

在不同的应用场景下，该叶轮的材质可以根据输送介质的特性调整，输送清水类常温介质时多采用铸铁或者铸钢材质，输送腐蚀性介质时可以采用不锈钢或者工程塑料材质，但是不管采用哪种材质，流道的型线精度都需要得到保证，建模过程中需要通过曲面放样、曲率连续检查来验证叶片与盖板的连接顺滑度，避免出现曲率突变的位置，为后续的模具制作、铸造加工提供准确的三维数模依据，减少后续样件试制过程中的修模工作量，缩短产品开发周期。
