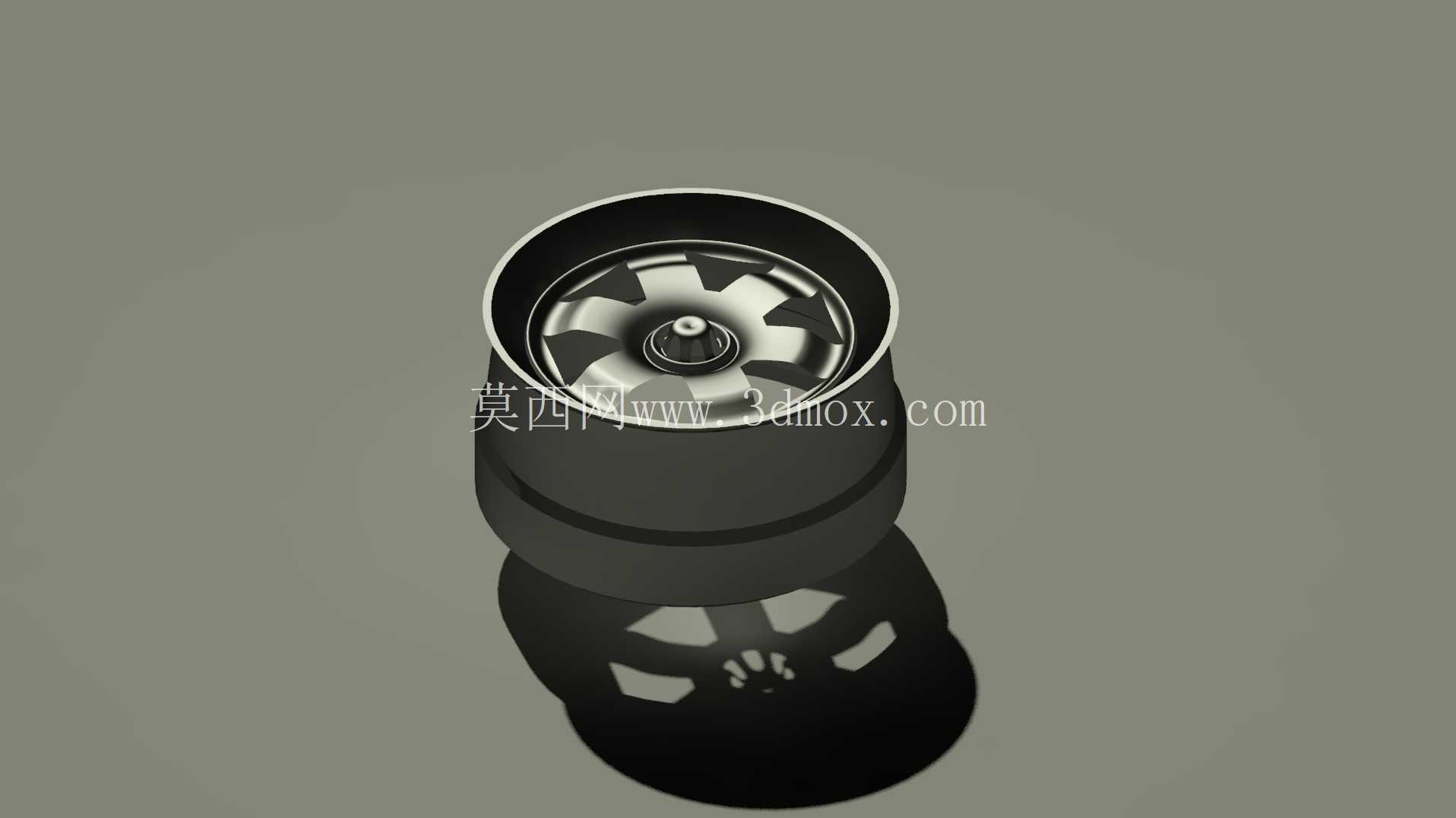

带内置导流叶片的筒状轮缘结构设计

　　该轮缘类构件主要应用于流体输送类回转设备的端部装配场景，常见于小型涵道动力装置、低压离心风机的叶轮外圈配套结构，也可适配部分物料输送管道内的导流轮组安装需求，在实际工况中承担约束流体流向、承托内部叶片组件、衔接外部固定壳体的多重作用。从结构功能来看，该构件采用双层同轴筒状设计，外层为等径直筒段，作为与外部壳体配合的安装基准面，加工时需保证外圆圆柱度公差控制在合理区间，避免装配后出现同轴度偏差引发的运转振动；内层为向内收窄的台阶结构，用于定位内置的导流叶片组件，台阶端面的平面度直接决定叶片安装后的轴向间隙，间隙过大会引发流体泄漏降低输送效率，间隙过小则会在运转过程中出现叶片与轮缘的刮擦故障。

　　内部的导流叶片采用等角度均布设计，叶片型线经过流体动力学优化，入口端做圆弧过渡处理，减少流体进入轮腔时的冲击损失，出口端与轮缘内壁平滑衔接，引导流体沿轴向平稳流出，避免出现紊流引发的噪音与能耗上升。设计过程中优先考虑铸造工艺的成型可行性，所有转角位置均设置了适配铸造脱模的圆角，避免出现锐角结构导致的铸造应力集中，同时将叶片与轮体内壁的连接位置做加厚处理，提升铸件冷却过程中的结构强度，减少缩松、裂纹等铸造缺陷的产生概率。

　　安装边界方面，该构件的轴向定位依靠外层筒段两端的止口结构，上端止口与动力端的端盖配合，下端止口与导流端的壳体衔接，径向定位则通过外圆面与壳体安装孔的间隙配合实现，配合公差选用基孔制中等间隙配合，既保证装配时的顺畅性，又能控制径向跳动量在允许范围内。在实际工况适配中，该结构可根据输送介质的不同调整壁厚参数，输送含尘气体时可适当增加内壁厚度提升耐磨性能，输送清洁流体时可适当减薄壁厚降低整体重量，内置叶片的数量与倾斜角度也可根据实际流量、风压参数做对应调整，无需改动外层轮缘的主体安装尺寸，具备较强的工况适配性。

　　从建模逻辑来看，该结构采用回转特征加阵列特征的组合建模方式，先绘制内外层筒身的回转截面生成主体结构，再绘制单个叶片的截面轮廓通过拉伸生成单个叶片实体，之后以构件中心轴线为阵列中心做圆周均布阵列，最后对所有连接位置做圆角过渡处理，建模过程中需重点校验叶片与轮体内壁的贴合度，避免出现缝隙影响后续铸造工艺的模具制作，同时要保证所有叶片的角度、尺寸一致性，避免运转时出现动平衡超标问题。
