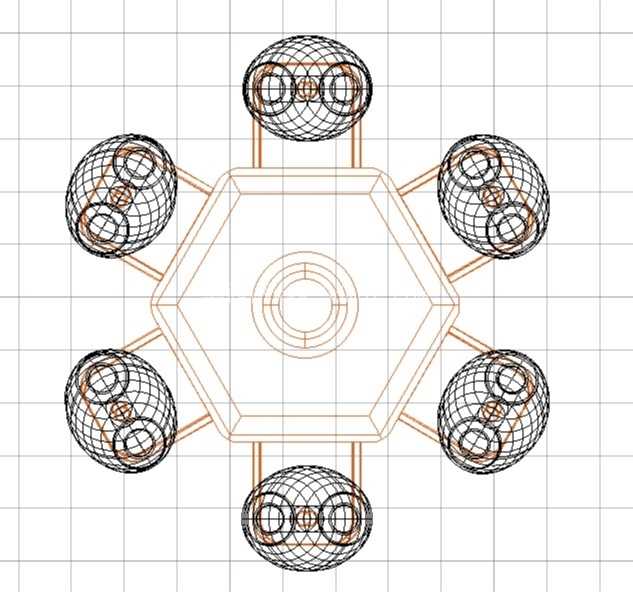

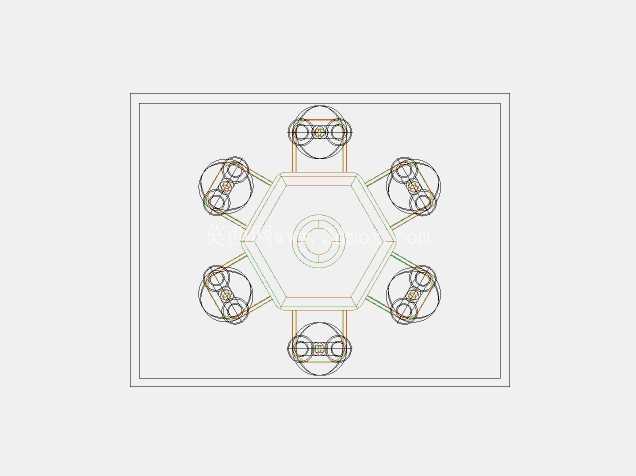

这套麦克纳姆轮组采用六轮对称布局,适配六边形承载底盘的全向移动需求,区别于常规四轮麦克纳姆姆轮配置,六轮布局的接地比压分布更均匀,单轮载荷可降低约30%,适合大承载的车间转运、重载AGV平台使用场景。轮体本身采用轮毂与外缘辊子的组合结构,每个主轮周向均匀分布多组鼓形辊子,辊子轴线与主轮轴线呈45度夹角,这种角度设计可以将主轮的旋转力矩分解为纵向与横向两个方向的分力,通过不同轮组的转速与转向组合,实现平台在平面内任意方向的平移、原地旋转、斜向移动等全向动作,不需要预留传统转向机构的转弯半径,在狭小的仓储通道、精密装配工位、窄巷道作业场景下的空间利用率远高于常规舵轮或差速轮组。从设计思路上看,这套轮组的轮毂采用分体式铸造结构,轮缘预留辊子安装轴的定位孔位,每个辊子的安装座都做了等角度分度定位,保证辊子外缘拼接形成的包络面为完整的圆形,避免轮组滚动过程中出现高低起伏的颠簸感,降低行走过程中的振动与噪音。辊子本身采用鼓形曲面设计,曲面母线经过拟合计算,确保辊子与地面接触时始终为点接触状态,不会因为辊子偏角导致接触应力集中,同时辊子内部集成了微型滚动轴承,转动阻力小,长时间运行不会出现卡滞问题。
安装边界方面,单轮的安装法兰采用中心定位止口加周向螺栓固定的结构,止口尺寸与常规重载AGV的轮轴安装座通用,不需要额外定制转接法兰,轮组的轴向安装尺寸预留了足够的密封件安装空间,可以适配防尘、防水的密封端盖,满足车间多粉尘、偶尔有清洗水渍的作业环境要求。六轮的布局采用上下左右前后对称的六边形排布,每个轮组的安装座平面度公差控制在0.1mm以内,保证六个轮组的接地高度一致,避免出现个别轮组悬空导致的驱动力分配不均问题。
在实际设备选型应用中,这类六轮麦克纳姆姆轮组常被用于大吨位的全向转运平台,比如车间内的重型模具转运车、航空航天部件的装配对接平台、仓储系统中的重载移载AGV,相比四轮结构,六轮布局在遇到地面不平整的情况时,通过悬架的微小形变可以保证更多轮组接触地面,驱动力输出更稳定,不会出现单轮打滑导致的位置偏移。轮体的轮毂部分采用铸造成型后再做机加工的工艺路线,铸造毛坯预留足够的加工余量,安装轴承的孔位、安装止口、螺栓孔都在数控机床上一次装夹完成加工,保证各位置的形位公差符合设计要求,辊子的外覆层采用高耐磨聚氨酯材质,硬度控制在邵氏85-90度之间,兼顾耐磨性与一定的缓冲性能,行走过程中不会划伤环氧地坪或车间硬化地面。
设计过程中还需要考虑轮组的动平衡性能,主轮在装配完成后需要做动平衡校正,剩余不平衡量控制在允许范围内,避免平台高速行走时出现轮组抖动的问题,辊子的安装轴采用高强度合金钢材质,经过调质处理,具备足够的抗弯曲与抗剪切强度,能够承受满载启动、紧急制动时的冲击载荷。另外,这套轮组的布线空间也做了预留,轮毂中心为空心结构,可以穿过驱动电机的动力线与编码器线,避免线缆外露被剐蹭损坏,驱动单元可以适配直流伺服电机加行星减速器的配置,也可以根据载荷需求选配轮毂电机直接驱动,安装接口具备较强的通用性。在实际调试过程中,六轮的运动解算相比四轮要多考虑两个轮组的转速匹配,控制算法中需要根据六轮的布局位置建立运动学模型,将平台的目标运动速度分解到每个轮组的目标转速,保证各轮组的线速度匹配,避免出现运动干涉导致的轮胎磨损加剧问题。
