航空用多辊轴输送导向组件结构设计

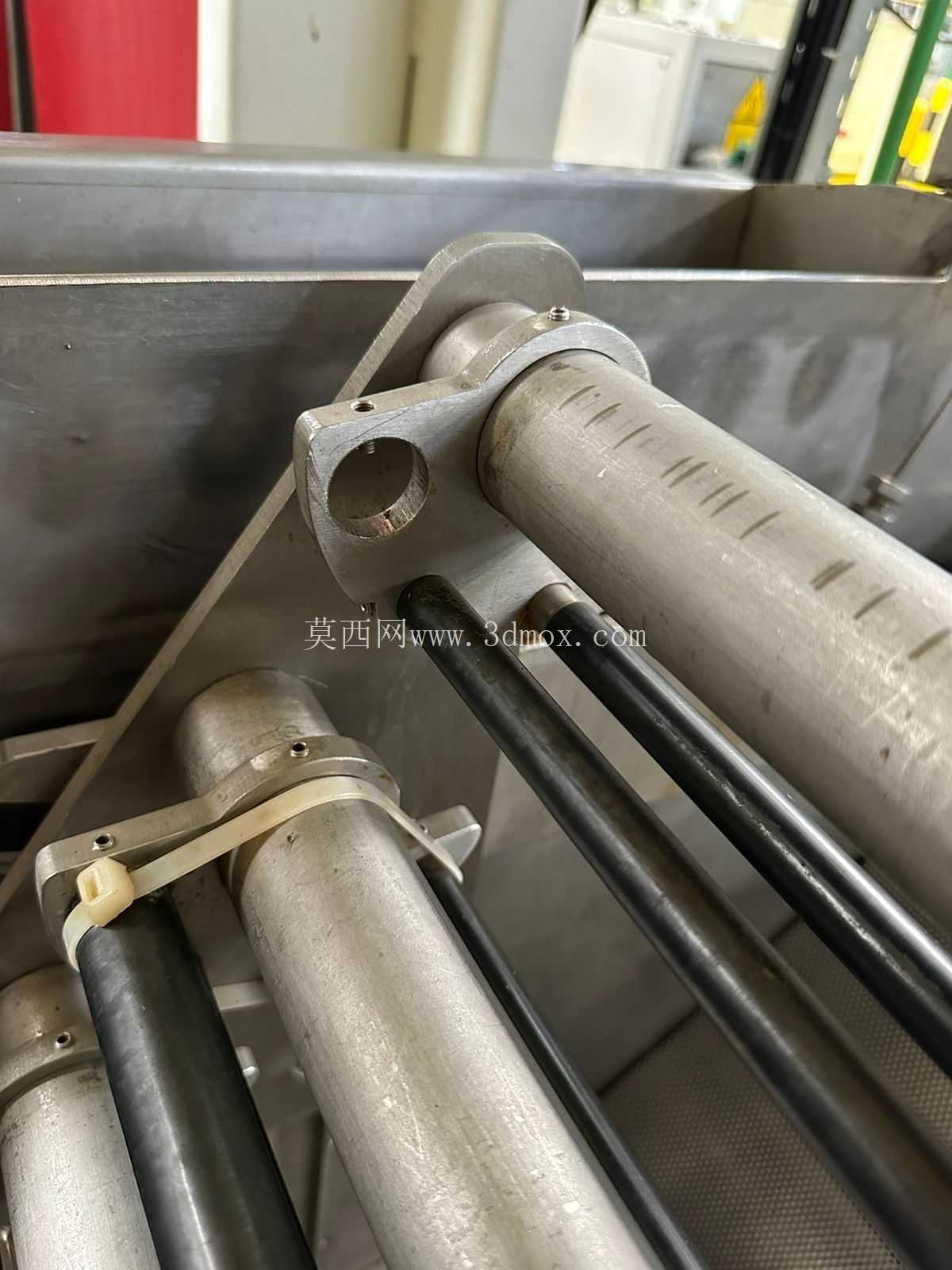

　　这套辊轴组合结构主要面向航空零部件加工环节的物料输送、工件导向定位场景，适配薄壁类、长轴类航空零件在工序间流转的平稳承托需求，避免工件在转运过程中出现表面划伤、位置偏移问题，可集成在自动化加工单元的上下料工位、清洗工位以及检测工位的输送段，替代传统皮带输送易掉屑、易打滑的缺陷，适配金属切屑环境下的长期稳定运行。从结构设计逻辑来看，组件采用多平行辊轴并行排布的布局，不同直径的金属辊轴承担差异化功能：大直径实心金属辊作为主要承托载体，表面做精磨处理，粗糙度控制在Ra0.8以内，减少与工件表面的摩擦阻力，辊轴两端通过带座轴承固定在侧边安装支架上，支架上预留的腰型孔可实现辊轴间距的微调，适配不同宽度尺寸的工件输送需求；小直径硬质辊作为侧向导向限位结构，安装位置略高于主承托辊面，可对工件侧边进行柔性约束，避免输送过程中工件跑偏，导向辊与主承托辊的轴线平行度公差控制在0.02mm/m以内，防止工件输送过程中出现卡滞、爬行问题。

　　辊轴端部的连接支架采用一体化铸造成型后做二次机加工的工艺成型，支架上的轴承安装孔与安装基准面的垂直度公差严格控制在0.01mm以内，保证辊轴转动时的径向跳动量不超过0.03mm，支架上设计的镂空减重结构在保证结构刚性的前提下降低整体组件重量，适配航空制造车间对设备轻量化、快换安装的需求。组件上配套的非金属绑带结构用于临时固定线缆、辅助气管等附属管线，避免管线在设备运行过程中与运动辊轴发生干涉缠绕，绑带采用耐油、耐温的高分子材料制作，可适应车间内切削液、润滑油飞溅的使用环境，长期使用不会出现脆化、断裂问题。

　　从安装边界来看，整套组件的安装基准面为侧边支架的底面，安装时需保证基准面的平面度不超过0.05mm/m，组件整体宽度可根据输送线体的宽度做模块化拼接，单段标准单元的长度适配常规1200mm宽度的线体安装需求，辊轴的中心距可根据输送工件的最小尺寸调整，保证工件在输送过程中始终有至少三根辊轴同时承托，避免工件出现下垂、磕碰问题。在实际应用场景中，这套结构除了航空零件加工输送外，也可适配精密电子零件、小型五金件的工序间输送，辊轴表面可根据输送工件的材质需求做包胶、镀铬等不同表面处理，包胶层厚度控制在3-5mm，硬度选择邵氏60-70度，既可以保证足够的摩擦力带动工件前进，也可以避免划伤工件表面。

　　设计过程中针对辊轴的转动阻力做了优化，轴承选用低摩擦深沟球轴承，预紧力控制在合理区间，既避免轴承间隙过大导致辊轴窜动，也防止预紧力过大导致转动阻力升高、辊轴磨损加快，整套组件的空载转动阻力不超过5N，可大幅降低驱动电机的功率损耗。组件的侧边支架上预留的传感器安装位可直接安装对射光电、接近开关等检测元件，无需额外做安装支架加工，可快速实现工件到位检测、堵料检测等功能，适配自动化线体的快速集成需求，减少现场安装调试的工作量。针对铸造工艺成型的支架部分，设计时预留了合理的拔模斜度与加工余量，铸造后经过时效处理消除内应力，避免后续机加工完成后出现结构变形，保证长期使用过程中各安装位的尺寸精度稳定，不会因为应力释放导致辊轴平行度超差、转动卡滞等问题。
