MOB80x100液压缸方形端盖结构设计

　　在液压传动系统的实际落地场景里，方形法兰安装的液压缸端盖是中低压工况下极为常见的承压密封部件，这类结构广泛出现在机床工装夹紧回路、小型自动化设备的直线推压工位、木工机械的进给驱动单元以及物流设备的举升机构中，相比圆形法兰端盖，方形安装结构的四个角点螺栓孔位更适配矩形截面的安装基座，在设备框架内部排布时不会出现圆形法兰的圆弧轮廓与相邻型材干涉的问题，尤其适合安装空间边界规整、预留安装面为矩形的集成式液压站配套执行元件。

　　从实际使用功能来看，这个端盖承担着三个核心作用：一是作为液压缸杆腔侧的承压边界，承受缸内液压油作用在端面上的轴向推力，按照标注的70kgf-cm2最高工作压力换算，端盖需要承受的轴向静载荷接近3.5吨，因此设计时在端盖与缸筒配合的止口位置做了加厚处理，避免长期承压出现端面变形导致密封失效；二是为活塞杆的伸出提供导向支撑，端盖中心的阶梯孔内需要依次安装防尘圈、活塞杆密封圈、导向套以及静密封O型圈，不同直径的阶梯槽深度和公差直接决定了密封件的压缩量是否合理，压缩量过大会加速活塞杆密封的磨损，压缩量不足则会出现杆腔渗油的问题；三是通过四个角的安装螺栓孔实现液压缸与设备基座的刚性连接，四个螺栓孔的位置度公差需要控制在0.1mm以内，否则安装时会出现缸筒轴线与安装面不垂直的问题，长期带偏载运行会加速导向套的偏磨，甚至出现活塞杆弯曲的故障。

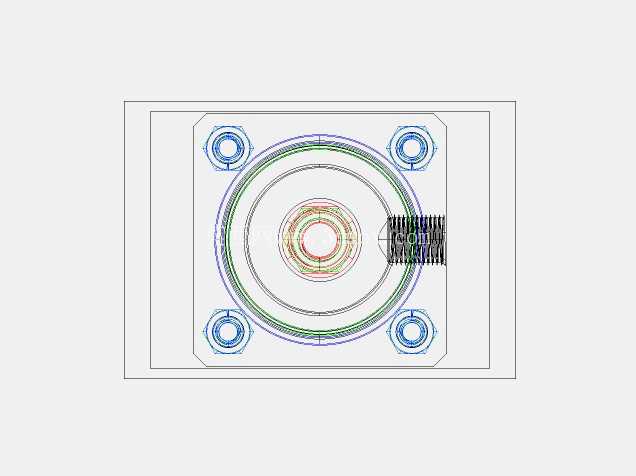

　　在具体的结构设计思路上，这个端盖采用了方形基体加中心环形凸台的结构，中心位置的多层环形轮廓分别对应不同密封元件的安装槽位，最外侧的大直径环形面是与缸筒端面贴合的密封面，表面粗糙度需要达到Ra1.6才能保证静密封的效果，四个角的通孔为螺栓过孔，孔径比配套螺栓大1mm，预留一定的安装调整余量，避免加工误差导致螺栓无法穿入。从安装边界尺寸来看，这个端盖适配的是缸径80mm、行程100mm的MOB系列轻型液压缸，端盖的方形外轮廓尺寸与同规格标准液压缸的安装尺寸完全匹配，四个安装孔的中心距、中心通孔的直径、止口的配合深度都符合轻型拉杆液压缸的通用尺寸规范，不需要额外做安装转接板就可以直接替换同规格的标准液压缸端盖，在设备维修替换时不需要改动原有基座的安装孔位。

　　在建模过程中需要特别注意几个细节：一是各密封槽的槽口倒角必须按照密封件的安装要求做C0.5的倒角，避免安装密封件时被锐边切损；二是端盖背面与缸筒接触的止口配合面要做退刀槽处理，保证端面配合时能够完全贴合，不会因为加工残留的凸台导致配合间隙过大；三是四个螺栓孔的沉头深度要匹配所选螺栓的头部高度，保证螺栓拧紧后头部不会高出端盖表面，避免与相邻的运动部件发生干涉。这类端盖的材质通常选用HT200灰铸铁或者45号钢，灰铸铁材质的减振性更好，适合工况平稳、冲击载荷小的场合，45号钢材质的强度更高，适合存在一定冲击载荷的往复运动工况，两种材质的端盖在结构尺寸上完全一致，只是在做强度校核时需要对应不同的材料许用应力调整安全系数。在实际选型应用时，需要结合液压缸的实际工作压力、运行速度、负载偏载量来确认端盖的导向长度是否满足要求，如果工况中存在较大的径向偏载，还可以在端盖外侧额外增加导向支撑套，延长密封件的使用寿命。
