NG10规格特殊液压集成压块结构设计

这款NG10规格的液压压块属于液压系统里的集成式安装承载构件，主要应用在中小型液压站的阀组集成布局、机床液压夹紧回路、自动化生产线的液压执行单元配套场景中，替代传统分散式管路连接的安装结构，解决分散布管带来的管路杂乱、泄漏点多、安装空间占用大的实际工程问题。从实际工况适配来看，这类压块常配套通径10的电磁换向阀、溢流阀、单向阀等标准液压元件使用，作为液压阀的安装基体同时承担内部油路连通的作用，不需要额外布设大量外接油管，能大幅压缩液压阀组的整体安装空间，在紧凑型液压动力单元、设备内置液压回路的设计中应用十分广泛。

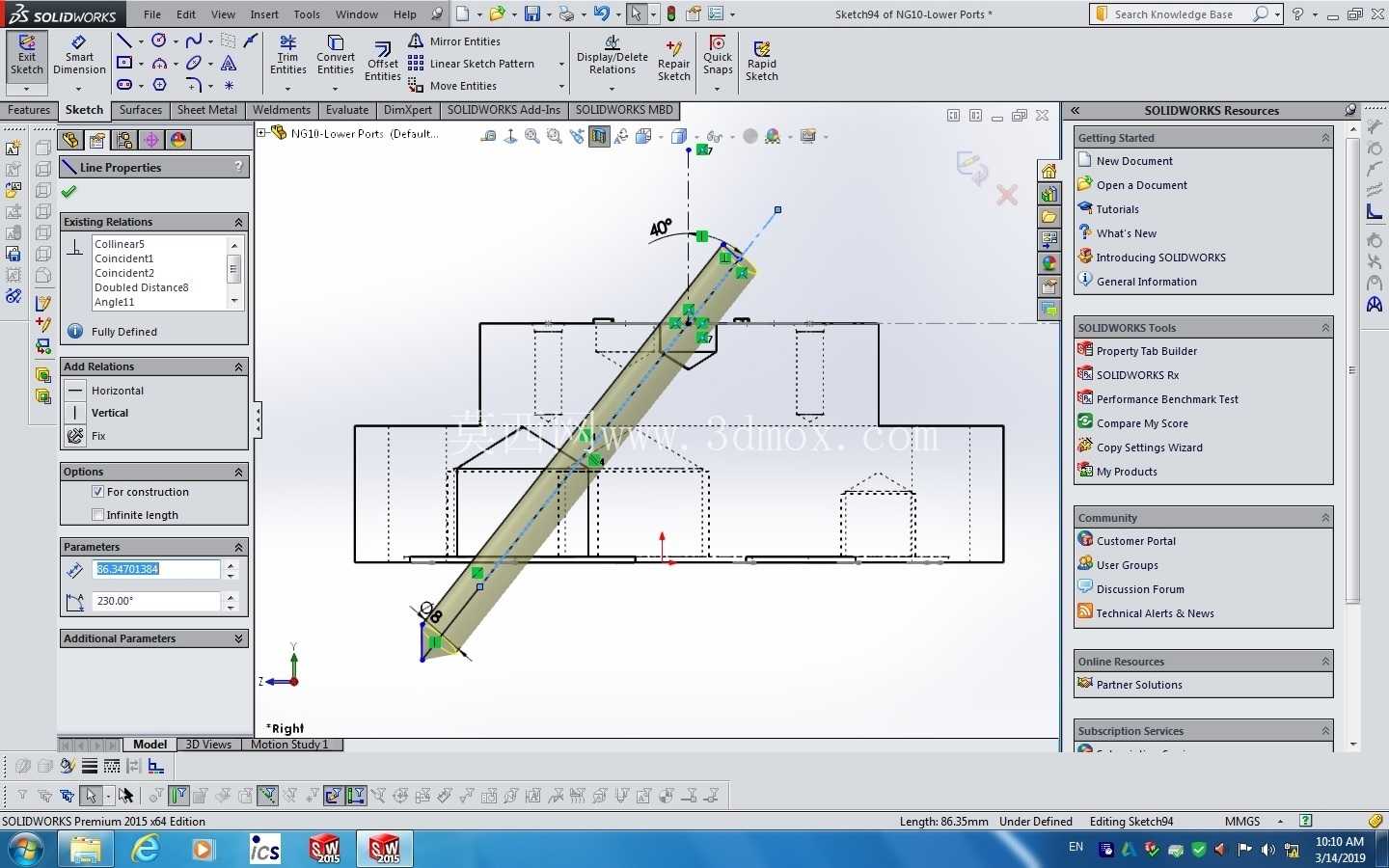

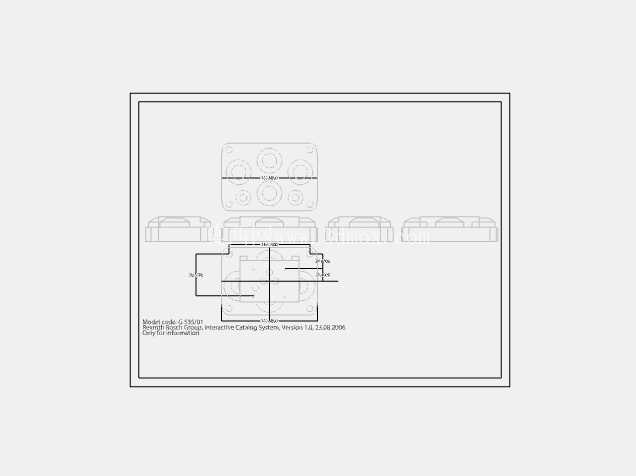

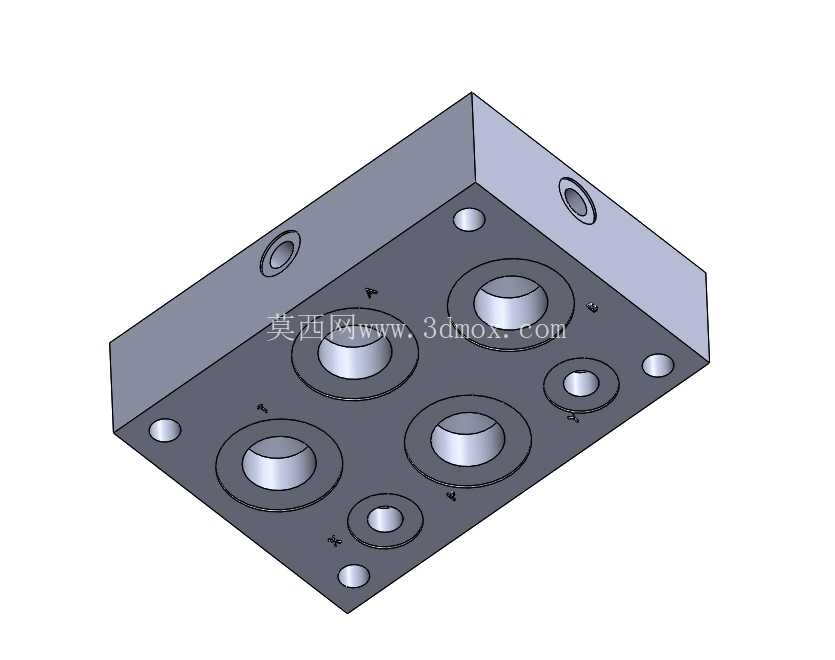

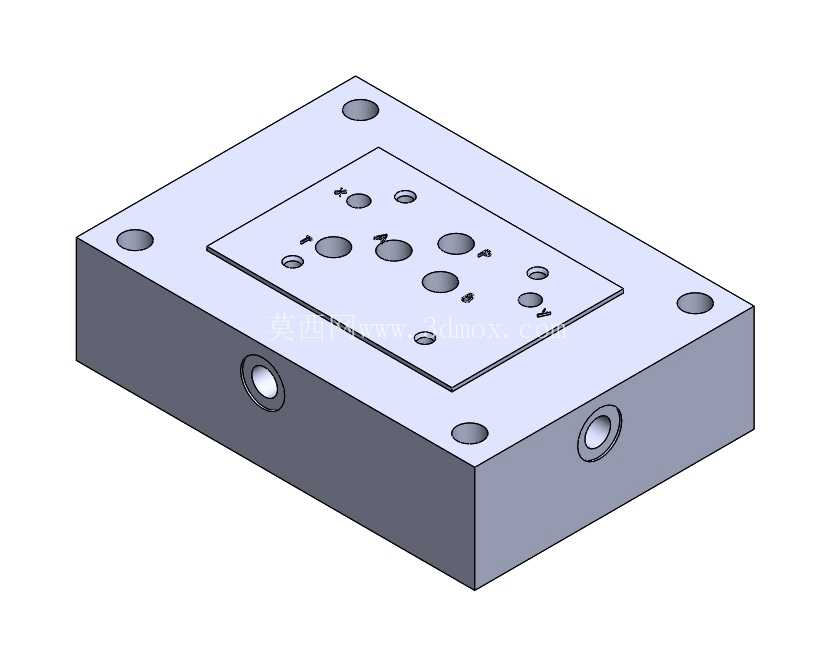

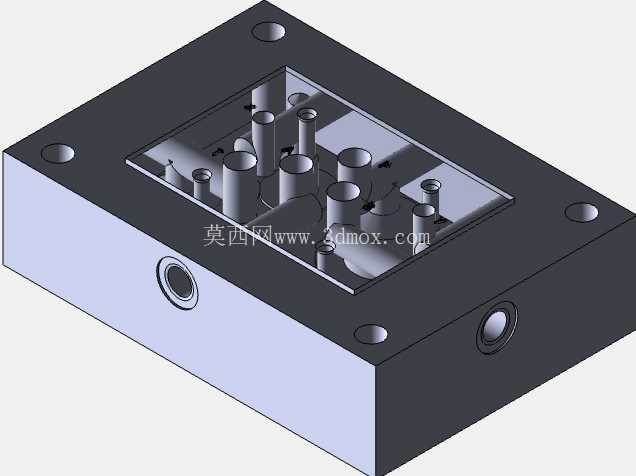

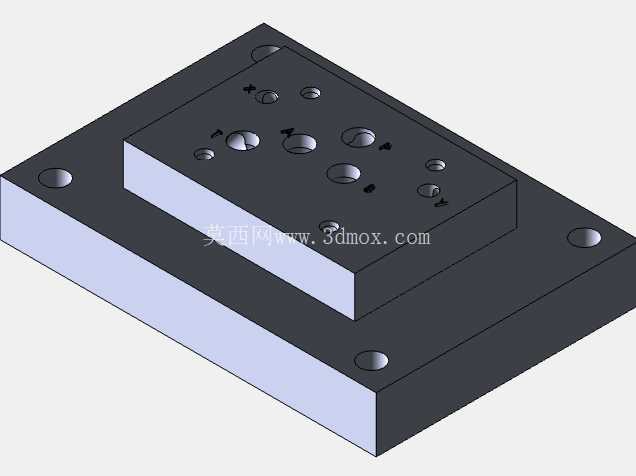

从功能特性上看，该压块本体采用方块式整体结构，上表面加工有符合NG10阀组安装标准的定位销孔与螺栓固定孔，能够直接匹配标准通径10的液压阀安装面，保证阀件安装后的密封面贴合度，避免高压油液泄漏。本体内部加工有纵横交错的连通油道，对应不同阀件的进油、回油、工作油口，实现阀件之间的油路内部连通，减少外接管路的接头数量，从结构上降低油液泄漏的概率。压块侧面加工有标准的油口连接孔，可通过管接头连接外部的液压泵、执行油缸、油箱等外围元件，油道内部做了去毛刺处理，避免油液流动过程中产生紊流、噪音，同时防止金属碎屑随油液进入阀件造成卡阀故障。本体四个角位置加工有沉头安装孔，可通过螺栓将整个阀组固定在液压站的安装面板或者设备机架上，沉孔设计能够让螺栓头部完全沉入压块内部，不会突出表面干涉上方阀件的安装。

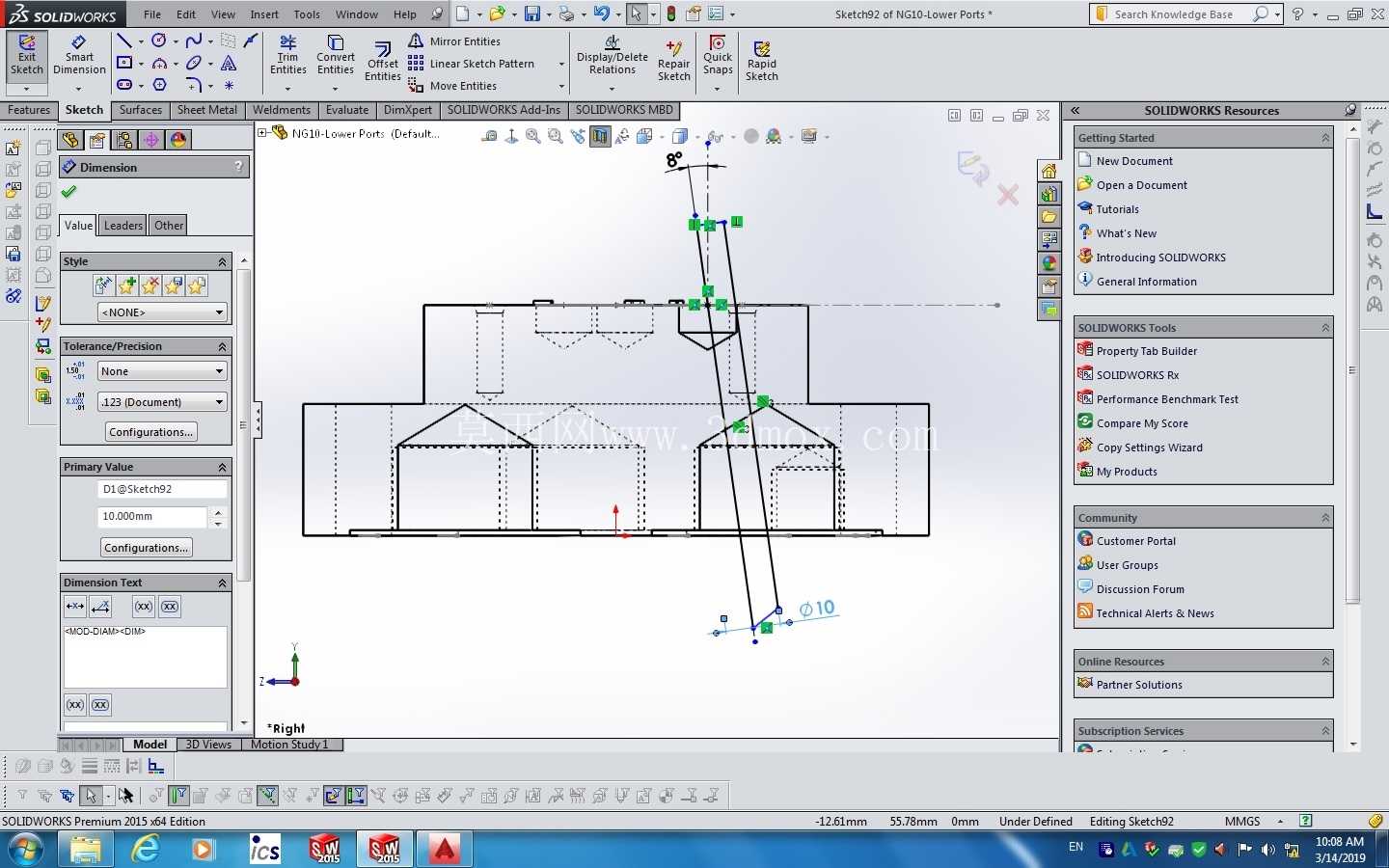

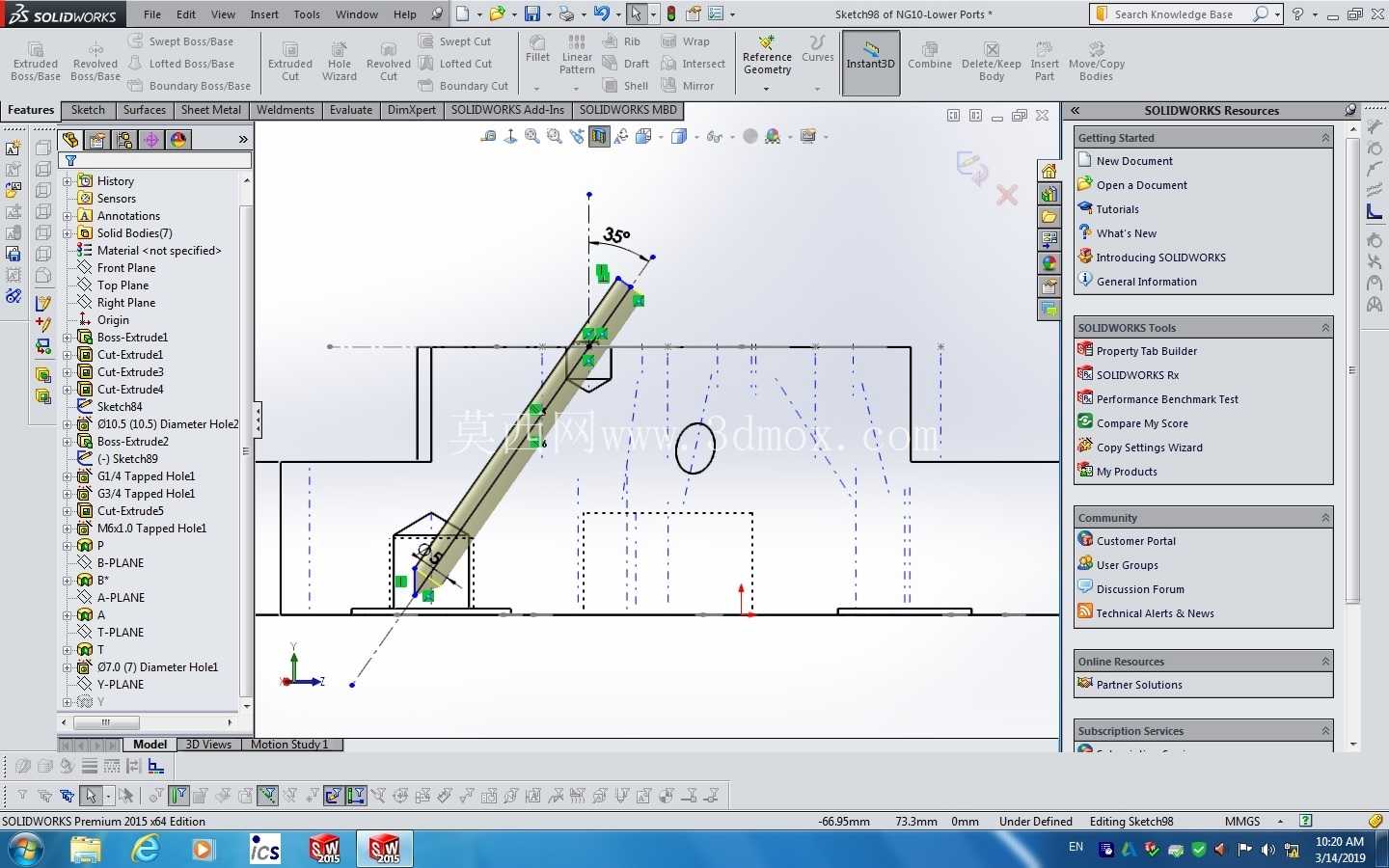

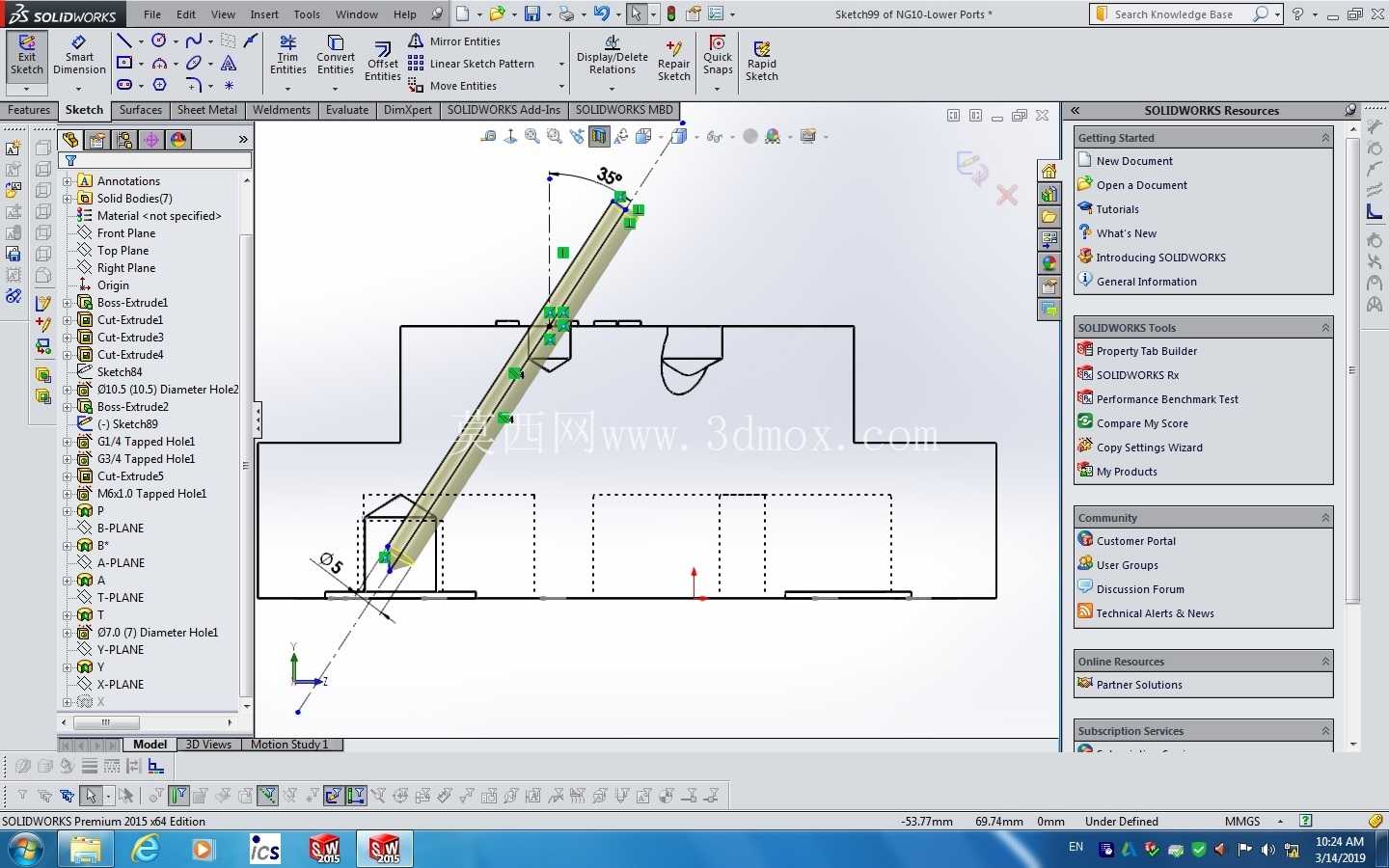

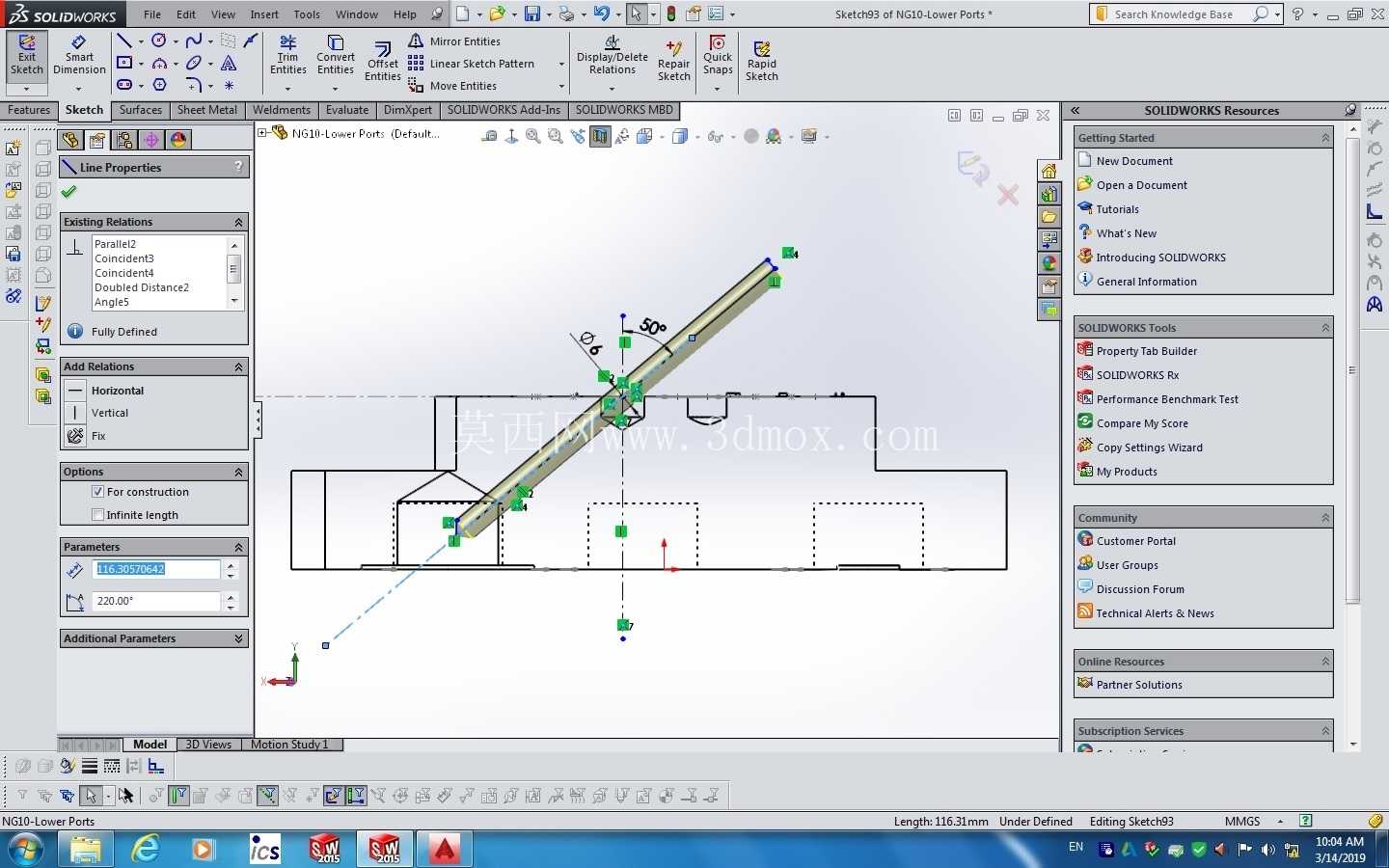

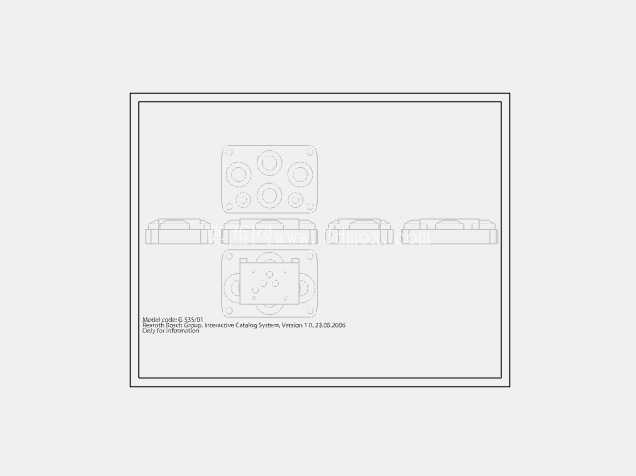

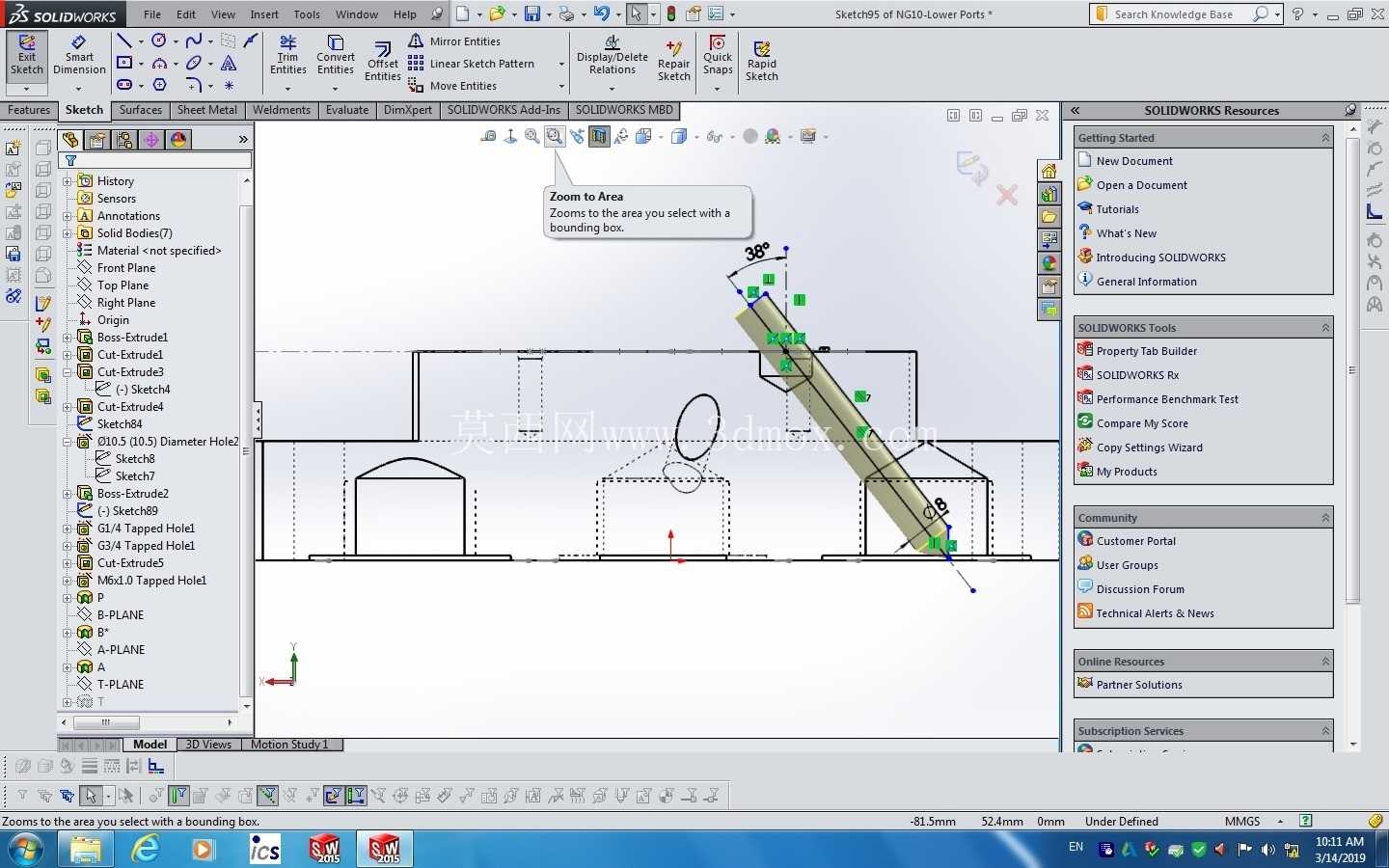

设计思路上，这款压块优先遵循液压阀块的标准设计规范，首先确定NG10阀件的安装面尺寸与油口位置坐标，保证所有安装孔、油道孔的位置度公差符合液压元件的安装要求，避免出现阀件装不上、密封件错位的问题。油道设计时充分考虑通流能力，油道直径匹配NG10通径的流量要求，避免通流截面过小造成压力损失过大，同时油道转角处采用平滑过渡结构，减少油液流动的局部阻力。在结构强度校核上，针对液压系统的额定工作压力，计算压块本体的壁厚，保证在最高工作压力下本体不会出现变形、开裂，同时相邻油道之间保留足够的壁厚，避免高压油液击穿造成内部窜油。安装边界方面，压块整体为长方体结构，长宽尺寸完全覆盖NG10阀组的安装轮廓，高度方向根据内部油道的排布需求确定，既保证油道有足够的布置空间，又不会过度增加压块的整体重量与材料成本。侧面油口的位置统一排布在相邻的两个侧面，方便外接管路的连接与走线，避免管路之间出现干涉。上下表面的平面度、粗糙度满足液压密封的要求，安装阀件的表面粗糙度达到Ra1.6以下，保证密封件能够有效贴合，承受系统高压时不会出现渗漏。

在实际工程应用中，这类集成压块相比传统的管式连接结构，能让整个液压阀组的结构更加紧凑，安装维护时只需要拆卸对应的阀件即可，不需要拆卸大量外接管路，大幅降低后期维护的工作量。同时内部集成的油道结构相比外接管路，油液流动的阻力更小，系统的压力损失更低，能够提升液压系统的整体效率，减少不必要的能耗。压块的边角位置做了倒角处理，避免安装过程中尖锐边角划伤操作人员或者损坏外接油管的保护层，细节设计符合机械加工的工艺要求与现场安装的安全规范。
