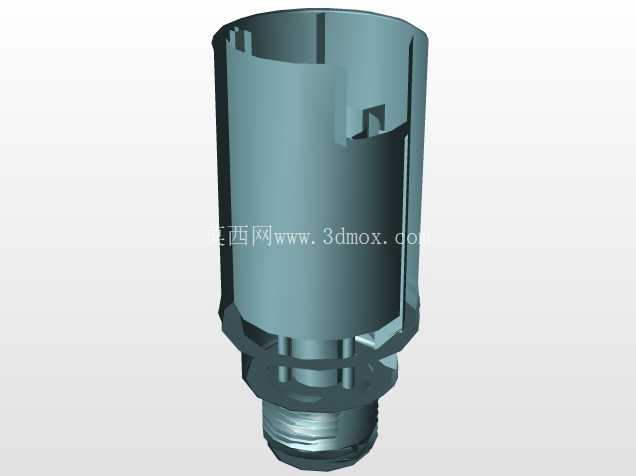

在流体输送管路、小型气动执行机构的终端连接场景里,这类带侧部定位槽的筒状构件是承担管路对接、内部元件限位的核心承载件,日常接触到的低压气动回路、小型润滑系统的管路转接位置,经常能看到这类结构的身影。从结构细节来看,构件主体采用等径薄壁圆筒设计,筒壁厚度经过受力校核,既能够承受常规工况下0.6-1.0MPa的内部介质压力,也不会因为壁厚过大造成整体重量冗余,筒身侧部开设的异形缺口槽,并非随意开设的减重结构,而是为内部装配的阀芯、定位卡销预留的行程与限位空间,当内部元件装配到位后,卡销可卡入槽体的阶梯位置,限制元件的轴向窜动与周向转动,避免设备运行过程中内部元件移位造成的介质泄漏、动作失效问题。构件下端的外螺纹段采用标准密封管螺纹设计,螺纹牙型经过公差优化,装配时配合生料带或密封垫圈即可实现可靠的端面与螺纹双重密封,螺纹段上方的环形凸台是安装定位基准面,凸台外径比筒身主体略大,装配时该端面可与对接基座的安装面完全贴合,承担轴向的压紧力,避免螺纹段单独受力造成的螺纹滑牙、变形问题。凸台与筒身衔接的位置设置了三个均匀分布的竖向加强筋,筋条高度与凸台厚度保持一致,既能够强化筒身与下端螺纹段的连接强度,也可以在装配时作为周向定位的辅助参照,方便施工人员快速对准侧槽的安装方位。
从设计逻辑上看,这类构件的结构完全围绕装配可靠性与加工便利性展开,筒身内部的空腔直径根据内部装配的阀芯、弹簧等元件的最大外径预留了0.2-0.3mm的装配间隙,既不会因为间隙过大造成元件晃动,也不会因为间隙过小导致装配卡滞、元件磨损。侧槽的边缘全部做了R0.5的圆角过渡,避免铸造过程中出现应力集中造成的开裂问题,也能避免装配时锋利的边角划伤操作人员、割损密封件。下端螺纹段的长度经过匹配计算,能够保证拧入对接基座后,螺纹啮合圈数达到5-6圈,满足常规压力工况下的连接强度要求,螺纹末端做了倒角导向,方便装配时快速对准螺纹孔,不会出现螺纹错牙、乱牙的问题。
在实际安装场景中,这类构件的安装边界需要提前明确:筒身外围需要预留至少15mm的操作空间,方便扳手卡持凸台位置完成拧紧操作,侧槽的朝向需要与内部元件的动作方向保持一致,避免卡销与槽体出现运动干涉;构件整体的轴向长度需要匹配对接基座与内部元件的装配尺寸,保证装配完成后内部元件的行程余量在设计范围内,不会出现顶死或者行程不足的问题。从铸造工艺适配性来看,构件的整体结构没有复杂的倒扣区域,除了侧槽位置需要设置小型抽芯结构外,其余部分都可以通过常规的砂型铸造或者压铸工艺一次成型,成型后的毛坯只需要对螺纹段、定位凸台端面、筒身内壁进行少量机加工即可达到装配精度要求,能够有效控制批量生产的加工成本。
在工况适配方面,这类构件如果采用铝合金铸造,可适配低压气动、轻量化的设备场景,如果采用不锈钢铸造,则可以适配有腐蚀性介质的化工管路、食品级流体输送场景,不同材质的选型只需要调整铸造时的材料配方,结构本身不需要做大幅改动,具备较强的场景适配性。日常运维过程中,这类构件的检查重点主要集中在侧槽的磨损情况、螺纹段的锈蚀情况、密封面的平整度,当侧槽因为长期卡销摩擦出现磨损量超过0.3mm时,就需要及时更换构件,避免卡销定位失效造成的设备故障;螺纹段如果出现锈蚀、滑牙问题,也需要及时更换,避免介质泄漏。
