工业操作平台结构布局设计方案

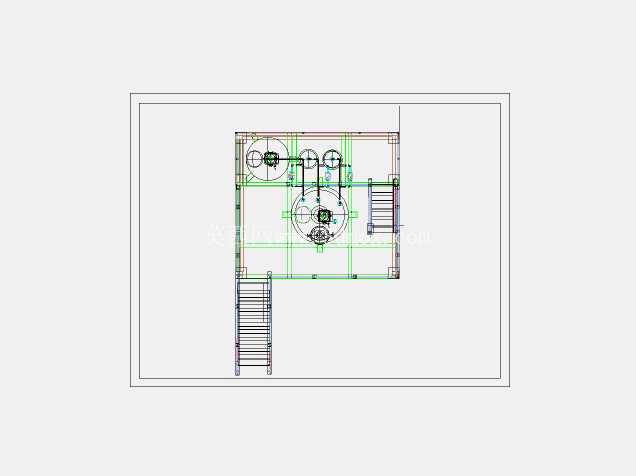

　　这套平台结构的设计，最初是围绕铸造车间熔化工段的现场操作需求展开的，在铸造生产流程里，炉前操作需要稳定的高位作业面来完成观察、取样、辅助操作等一系列动作，普通地面工位受设备布局限制，无法兼顾操作视野与安全防护要求，这类带集成管道的操作平台，就是为了匹配炉体周边的作业空间定制的结构方案。从结构布局来看，平台主体采用型钢焊接框架作为承载基础，作业面的有效承载区域围绕核心操作点位做了避让设计，预留出的圆形开孔刚好适配炉体顶部的观察与操作接口，作业人员站在平台上可以直接完成炉内工况观察、辅料添加、检测元件校准等动作，不需要额外搭设临时梯架，能大幅降低炉前作业的安全风险。

　　平台侧边集成的爬梯做了倾角优化，踏步间距控制在180mm，刚好匹配成年人常规步幅，上下通行时不需要刻意调整步距，爬梯两侧的防护栏高度设置为1200mm，中间加设两道横杆，能避免人员失足滑落，爬梯与平台主体的连接位置做了加强筋板焊接，能承受频繁通行带来的交变载荷，长期使用不会出现连接部位开焊变形的问题。平台上布置的管道系统，是按照熔化工段的介质输送需求排布的，不同管径的管道分别对应压缩空气、冷却水路、辅助燃气的输送路径，管道的固定支架直接焊接在平台框架的主梁上，不需要额外在车间地面做独立支撑，既节省了车间的地面空间，也能让管道走向与平台结构完全匹配，避免后续安装时出现管线与结构干涉的问题。管道的转弯位置都预留了法兰连接接口，方便后期维护时拆卸更换，阀门的安装位置刚好在平台作业面的伸手可及范围内，操作人员站在平台上不需要探身就可以完成阀门的开关调节，操作动线非常顺畅。从安装边界来看，平台的整体外轮廓尺寸完全适配炉体周边的预留空间，平台底部的支撑立柱落点避开了地面的电缆沟、给排水管线位置，立柱底部设置的预埋板可以直接与车间地面的预埋螺栓固定，不需要对现有地面做大规模改造，安装时只需要按照定位标记将立柱就位，拧紧固定螺栓后再焊接平台面板与防护结构，整个安装周期可以控制在两个工作日内，不会长时间占用车间的生产时间。

　　平台的作业面高度设置为距离地面2400mm，这个高度刚好让操作人员的视线与炉体的观察窗保持水平，观察炉内工况时不需要仰头或者俯身，长时间作业也不容易产生疲劳。平台面板采用花纹钢板铺设，表面的防滑纹路即使在有少量冷却水泼溅的情况下也能保持足够的摩擦力，避免人员滑倒，面板之间的拼接缝隙控制在3mm以内，不会出现工具、小零件从缝隙掉落的问题。在设计过程中，我们特意对平台的载荷做了冗余计算，除了常规的3-4名作业人员的重量之外，还考虑了操作人员携带的工具、临时放置的辅料重量，整体承载能力按照每平方米200kg做的结构强化，主梁采用10号槽钢，副梁采用5号角钢，框架的焊接位置都做了满焊处理，焊后做了应力释放，避免长期承重后出现结构变形。

　　平台的防护栏除了侧边的固定护栏之外，在爬梯入口位置还设置了可开合的安全门，安全门采用向内开启的设计，人员登上平台后可以随手将安全门关上，避免误退发生坠落风险。管道系统的排布还做了防烫设计，输送高温介质的管道外层预留了保温层安装空间，后期包裹保温材料后，管道表面温度可以控制在40摄氏度以内，即使人员不小心碰到也不会造成烫伤。另外，平台的边角位置都做了圆弧倒角处理，避免尖锐棱角划伤过往人员，所有的焊接位置都做了打磨处理，没有毛刺、焊瘤等缺陷，后期刷防锈漆与车间安全色漆之后，既可以起到防腐作用，也能起到安全警示效果。这套结构在实际应用中，除了铸造车间的炉前工位之外，也可以适配其他需要高位操作的工业场景，只需要根据具体的设备尺寸调整平台的开孔位置、管道走向与整体高度，就可以快速适配不同的现场需求，结构的通用性较强，所有的型钢材料都是市场上的常规规格，采购与加工都非常方便，不需要定制特殊截面的型材，加工成本也能控制在合理范围内。
