带环槽结构内燃机活塞铸造件

　　这款活塞铸件是内燃机动力输出核心部件的毛坯形态，主要适配中小排量往复式内燃机，覆盖通用汽油机、小型柴油机以及部分气动往复动力设备的装机需求，在动力设备的做功循环里承担着将燃烧室内燃气爆发压力传递给连杆、最终转化为曲轴旋转扭矩的核心作用，其结构设计的合理性直接决定了动力单元的密封性能、热传导效率与运行寿命。从实际装机场景来看，这类活塞需要在高温、高压、高速往复运动的极端工况下持续工作，燃烧室内瞬时最高温度可超过2000℃，燃气爆发压力能达到数个兆帕，往复运动的线速度在高转速工况下可突破每秒十米，因此铸件的结构设计需要同时兼顾结构强度、热膨胀控制、轻量化与密封配合的多重需求。

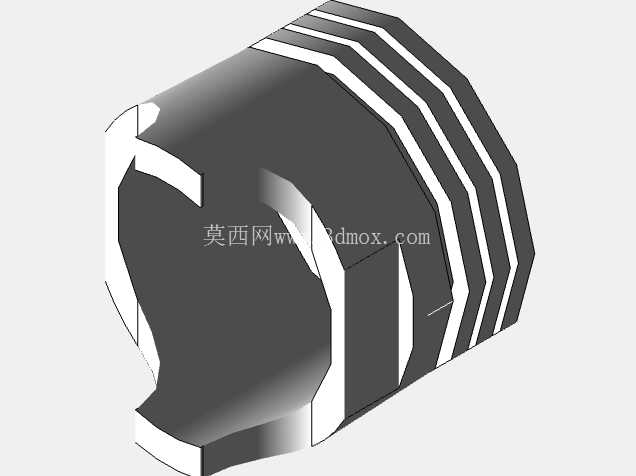

　　从结构细节来看，该活塞外侧设计有多道平行的环形凹槽，这些环槽是后续安装活塞环的基准位置，其中靠近活塞顶部的环槽用于安装气环，作用是阻隔燃烧室内的高压燃气窜入曲轴箱，保证燃烧室的密封性能，避免动力输出过程中出现气压泄漏导致的功率损失；下方的环槽则用于安装油环，负责在活塞往复运动时刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳、机油消耗异常等问题。环槽的加工基准完全依托铸件的毛坯精度预留，建模时严格控制了环槽的槽宽公差、槽岸的同轴度，避免后续机加工后出现环槽偏斜，导致活塞环受力不均出现密封失效、偏磨等故障。

　　活塞内部的空腔结构是活塞销的安装腔体，建模时充分考虑了销座部位的应力集中问题，在销座与活塞本体的衔接位置做了圆弧过渡处理，避免燃气压力反复冲击下销座位置出现疲劳裂纹，同时空腔的尺寸设计预留了足够的壁厚，既保证活塞顶部的热量能够通过销座顺利传递给活塞销、再传导至连杆与缸体完成散热，也尽可能降低了活塞自身的重量，减少往复运动过程中的惯性力，降低曲轴连杆机构的运行负荷。从安装边界来看，该活塞的外圆轮廓严格匹配对应型号气缸的内径尺寸，建模时预留了合理的配缸间隙，间隙值根据活塞材质的热膨胀系数计算确定，既避免冷机启动时活塞与缸壁间隙过大出现敲缸异响，也防止热机状态下活塞膨胀卡死在气缸内部。活塞顶部的轮廓根据燃烧室的匹配需求做了对应造型，能够配合气缸盖形成合理的燃烧室挤气面积，优化油气混合的涡流效果，提升燃烧效率，降低尾气排放中的污染物含量。在铸造工艺的建模适配层面，该模型充分考虑了金属液充型的流畅性，在壁厚变化位置做了平缓的过渡设计，避免铸件冷却过程中出现缩孔、缩松等铸造缺陷，同时在非加工面的拔模角度设置上完全匹配金属型铸造的工艺要求，保证起模过程中不会出现铸件表面拉伤，减少后续机加工的余量，提升生产效率。

　　从实际使用的角度出发，这类活塞铸件的结构设计还需要考虑热变形的补偿，由于活塞工作时顶部温度远高于裙部位置，热膨胀量存在明显差异，因此建模时对活塞的型线做了针对性的优化，并非标准的正圆柱体，而是根据不同位置的温度分布设计了对应的椭圆度与锥度，保证热机状态下活塞整体轮廓能够与气缸壁均匀贴合，避免局部接触压力过大造成拉缸故障。活塞裙部的长度设计也经过了受力校核，足够的裙部长度能够保证活塞在往复运动过程中保持良好的导向性能，减少活塞对气缸壁的侧压力，降低缸壁的磨损速率，延长动力单元的大修间隔。
