内燃机活塞铸造模具结构设计方案

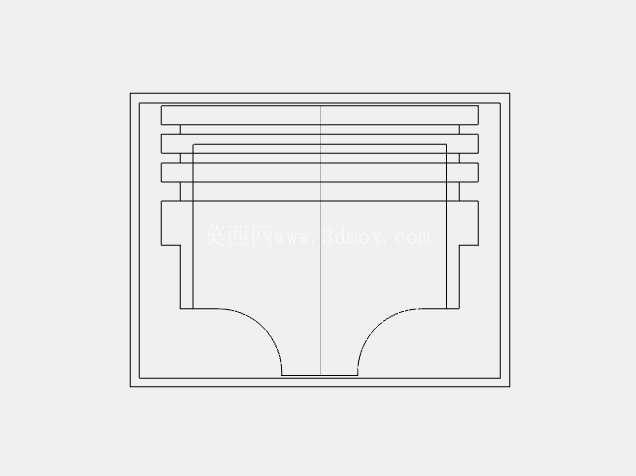

　　这套活塞铸造模具的结构设计，核心围绕内燃机活塞的批量铸造成型需求展开，首先要匹配活塞在动力系统里的实际工况——活塞作为内燃机燃烧室的核心往复部件，需要在高温高压环境下完成往复运动，承接燃气爆发压力并通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩，这就要求铸造出的活塞毛坯内部组织致密，裙部、环槽区域无缩孔、砂眼等铸造缺陷，避免后续机加工后出现强度不足的问题。从模具的型腔结构来看，分型面设置在活塞轴向的中间位置，对应活塞裙部的弧形轮廓分界处，这样的设计既方便开模时取出毛坯，也能减少铝液充型过程中的紊流，降低卷气风险。

　　模具的上半部分对应活塞的环槽区域，设置了多层平行的成型凸台，直接铸出活塞环槽的预留加工余量，不需要后续额外堆焊或者大量铣削，能减少原材料浪费和机加工工时；下半部分的型腔对应活塞裙部的弧形轮廓，特意做了0.8度的拔模斜度，避免开模时拉伤毛坯表面，同时裙部的型线不是正圆形，而是按照热膨胀变形量做了预变形设计，常温下的椭圆度在0.3mm左右，保证活塞在工作温度下受热膨胀后能和气缸套保持均匀的配合间隙，不会出现拉缸或者敲缸的问题。考虑到活塞铸造时的浇铸流程，模具的浇道设置在活塞顶部的中心位置，铝液从中心浇口进入型腔后，顺着裙部的弧形面平稳流向四周，避免直接冲刷环槽区域的成型面，减少模具局部冲蚀损耗，延长模具使用寿命。

　　模具的安装边界方面，整体模架的外形尺寸适配常用的300吨卧式压铸机安装规格，上下模的安装孔位间距符合通用模架的标准尺寸，不需要额外定制转接板就能直接上机使用，模架的导向柱设置在型腔的四个角位置，导向间隙控制在0.02mm以内，合模时能保证上下模的同轴度，避免出现错模导致的活塞壁厚不均问题。在实际生产场景中，这套模具主要适配小排量汽油机的活塞毛坯铸造，单模一次成型一件，铸造周期控制在45秒左右，能满足中小批量的生产需求；模具的冷却水道沿着环槽成型区域和裙部厚壁区域布置，通过控制冷却水的流量和温度，能让铸件不同区域的冷却速度保持一致，厚大的活塞销座位置冷却速度稍快，避免出现缩松缺陷，薄壁的裙部位置冷却速度平缓，减少铸造应力，降低毛坯后续热处理时的变形概率。

　　设计过程中还特意考虑了后续机加工的定位基准，在毛坯的顶部和裙部分别预留了工艺凸台，机加工时可以直接用这两个凸台作为定位基准，一次装夹就能完成环槽、销孔、裙部外圆的加工，减少装夹次数带来的形位公差。另外，模具的排气槽设置在分型面的环槽对应位置，排气槽深度控制在0.15mm，既能顺畅排出型腔内的空气，又不会让铝液溢出形成飞边，减少后续去飞边的工作量。针对活塞工作时需要承受的热冲击，模具的成型面材料选用了热作模具钢，经过淬火回火处理后表面硬度达到HRC48-52，能承受反复的铝液冲刷和温度变化，不会过早出现热疲劳裂纹。在结构细节上，活塞销孔的成型芯采用了可抽芯结构，开模时先抽出销孔芯，再顶出毛坯，避免顶出时毛坯变形，顶杆的位置设置在活塞的内浇口残留处和裙部的非加工面，顶出痕迹不会影响后续的机加工和成品外观。
