金属探测器18650锂电池仓适配改造结构

　　户外探宝作业场景下，原装Minelab CTX 3030金属探测器配套的原厂电池仓存在容量不足、低温环境续航衰减快、专用电池采购成本高的痛点，不少长期野外作业的探测从业者会选择将原装电池仓改造为适配18650高容量锂聚合物电池的结构，这套改造结构正是针对该需求完成的适配设计，可直接替换原装电池仓完成装机，无需额外改动探测器主机的壳体结构。从实际使用场景出发，野外金属探测作业往往单次外出时长可达6-8小时，部分深度探矿、水下探测场景甚至需要连续作业10小时以上，原装电池的续航能力很难覆盖全天作业需求，且专用电池一旦在野外出现亏电，很难快速找到适配的替换电源，而18650锂电池作为通用型储能配件，不仅单节容量可达3000mAh以上，还可通过多节并联实现更高的总容量，且备用电池采购便捷，能大幅降低野外作业的电源焦虑。

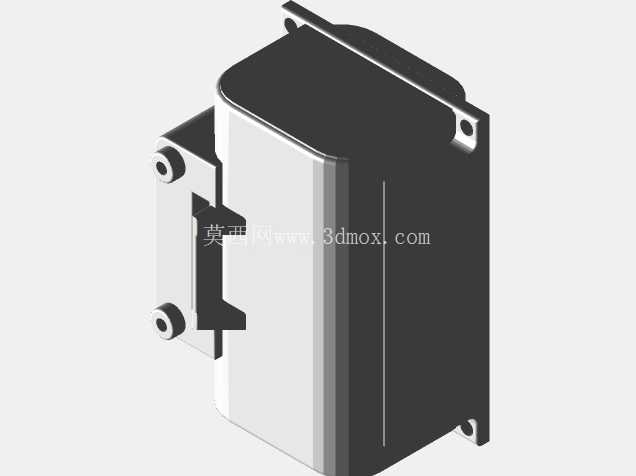

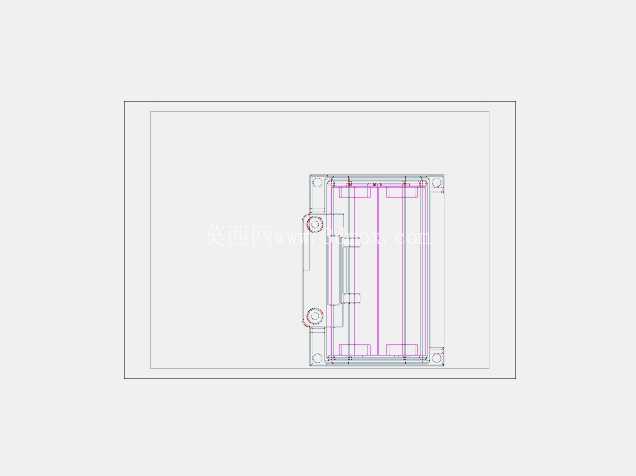

　　这套改造电池座的设计完全贴合原装电池仓的安装边界，整体外轮廓尺寸与原装仓体完全一致，安装时可直接卡入主机原有的电池仓卡位，周边的密封槽结构完全保留，不会破坏原机的防水防尘性能，适配原机的电池仓锁紧结构，无需额外加工固定孔位。结构设计上，内部的电池卡位按照18650锂聚合物电池组的排布做了分隔筋设计，每节电池的卡位都预留了0.2mm的安装间隙，方便电池组的装入与取出，同时避免电池在仓内晃动导致的接触不良问题；电极接触位置预留了标准的弹片安装位，可直接适配通用的电池接触弹片，无需额外定制电极配件；仓体侧壁预留了走线槽，方便电池组的输出引线连接到原机的供电触点，走线槽边缘做了圆角处理，避免长期使用过程中磨损线材绝缘层。

　　考虑到个人用户的自制需求，整个结构的壁厚设计为2mm，所有加强筋的厚度均不小于1.5mm，既保证了仓体的结构强度，避免跌落、挤压时出现仓体破裂损坏电池的问题，也适配FDM3D打印的工艺要求，打印时无需添加过多支撑，拆支撑后简单打磨即可完成装配，打印材料可选择ABS、PETG等具备一定韧性与耐候性的材料，适配野外高低温、潮湿的使用环境。安装边界方面，仓体与主机配合的止口尺寸完全复刻原装电池仓的尺寸，止口处预留了1mm的密封胶圈安装槽，用户可沿用原机的密封胶圈，保证改造后依然达到原机的IP67级防水要求，满足浅水探测、雨天作业的使用需求；仓盖的配合卡扣位置与原装仓完全对齐，原机的仓盖可直接扣合在改造后的电池座上，无需额外更换仓盖配件。

　　从功能特性来看，这套改造结构可支持多节18650电池串并联组合，用户可根据自身的续航需求选择2串、3串的电池组搭配，最高可实现原电池2倍以上的续航能力，电池座内部的卡位可兼容带保护板的18650锂电池，避免过充过放损坏电池，提升使用安全性。设计过程中也充分考虑了装配的容错性，所有配合面的公差均按照3D打印的工艺精度做了补偿，普通桌面级FDM打印机打印出的零件即可顺利完成装配，无需二次锉修、打磨配合面，降低了个人用户的改装门槛。实际装机测试时，改造后的电池座装入主机后无松动、异响问题，供电接触稳定，连续震动、颠簸场景下也不会出现断电问题，完全满足野外探测作业的使用要求。
