桌面级三轴数控铣削雕刻机结构设计

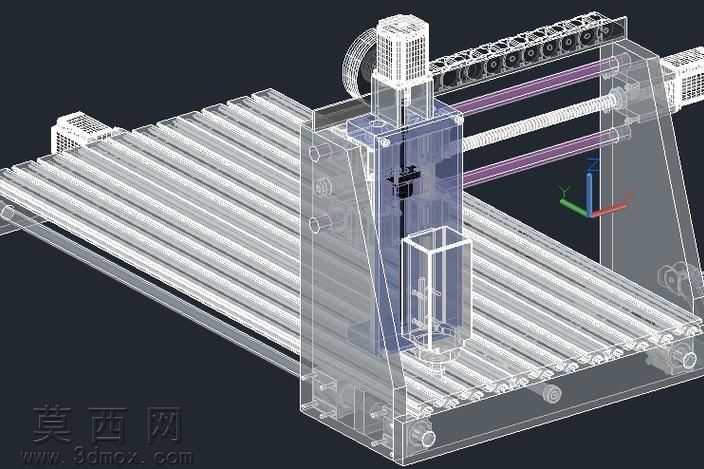

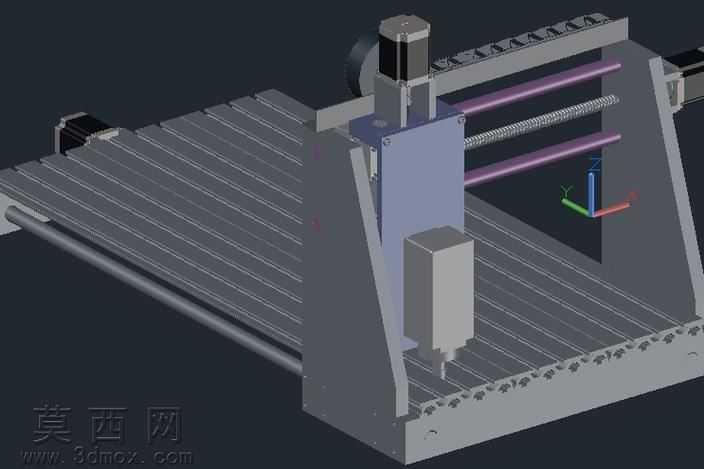

本作品为面向业余加工场景设计的小型三轴数控铣削设备，整体采用台式龙门动梁结构布局，在三维建模过程中严格遵循机械加工设备的设计规范，先完成整体运动逻辑的框架搭建，再逐一细化每个零部件的尺寸与装配关系。建模阶段首先确定设备的加工行程范围，以此为基准设计床身工作台结构，工作台采用带T型槽的平板式设计，表面预留标准装夹槽位，方便加工工件的快速固定，床身两侧设置倾斜式支撑立板，既提升整体机架的结构刚性，又能减少设备整体占用的桌面空间。传动系统部分，三个运动轴均采用直线导轨搭配滚珠丝杠的传动组合，建模时精准还原导轨滑块的配合间隙、丝杠螺母的安装定位结构，X轴传动组件布置在床身两侧的支撑立板上，带动龙门横梁实现前后方向的进给运动，Y轴传动组件集成在龙门横梁上，带动Z轴滑台实现左右方向的进给运动，Z轴则采用垂直布置的传动结构，搭载主轴安装座实现上下方向的切削进给，每个轴的端部都预留了步进电机的安装法兰位，精准匹配电机的安装孔位与轴伸尺寸，保证动力传输的同轴度。主轴部分采用风冷高速电主轴的安装结构，建模时还原主轴夹头的装夹范围，以及配套的主轴固定座锁紧结构，方便后期根据加工需求更换不同功率的主轴部件。材质渲染阶段，对床身、横梁等结构件采用铸铁质感的哑光灰材质，还原金属铸件的厚重质感，对导轨、丝杠等传动部件采用亮面金属材质，突出精密传动部件的加工精度，对电机外壳、电控组件采用磨砂工业塑料与金属漆结合的材质表现，区分不同功能部件的视觉特征。设计过程中充分考虑业余制作的装配可行性，所有零部件的连接位置都预留了标准紧固件的安装孔位，避免出现无法装配的干涉问题，整体结构紧凑，传动路径清晰，既可以用于软金属、塑料、木材等材质的小型零件铣削加工，也可作为数控入门学习的结构参考模型，完整展现了小型数控铣削设备从机架搭建到传动布局的全流程设计逻辑。
