托雷堆垛机安塔帕卡伊钢结构塔楼设计

这套结构设计针对散料堆场的高位堆垛作业需求，核心解决长距离物料输送过程中的高差衔接、堆料落点覆盖以及设备承载稳定性问题，整体采用桁架式钢结构作为主体受力框架，区别于传统封闭式塔架，镂空桁架设计能够大幅降低风阻对高耸结构的侧向载荷影响，尤其适配开阔露天堆场的强风作业环境，避免结构在极端风况下产生过大挠度影响上部输送设备的运行精度。

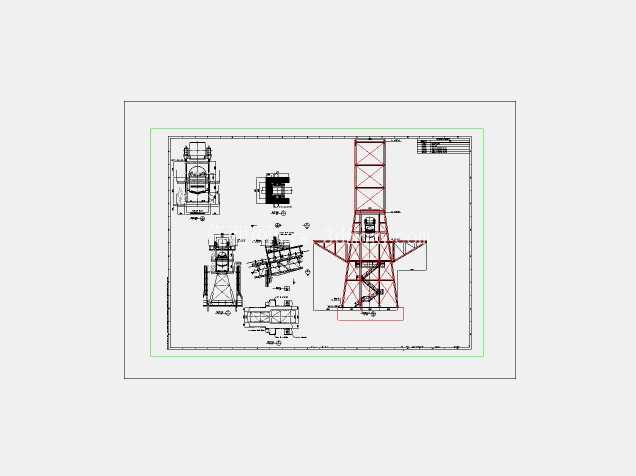

从结构布局来看，塔楼主体采用变截面桁架设计，底部根据现场安装基础的承载范围做了外扩支腿设计，支腿落点间距匹配常规堆场的硬化地面承载点位，无需额外做大规模基础加固即可完成安装，支腿与主塔架的连接节点采用加劲肋板强化，能够承受上部堆垛设备运行时产生的动载荷以及物料输送过程中的偏载冲击力。主塔架中部设置有多层检修平台，平台踏板采用防滑格栅板设计，周边防护栏杆高度符合工业作业安全规范，每层平台都预留了设备检修的吊装点位，方便后期对上部输送机构、回转堆料部件进行维护更换。

塔楼上部的堆垛作业端采用外伸桁架臂结构，臂架长度根据堆场的堆料半径需求设计，能够覆盖塔架周边一定范围内的堆料区域，臂架上预留了带式输送机的安装导轨以及托辊组的安装点位，同时预留了溜料管的固定接口，物料通过上部输送栈桥送入塔楼后，可通过臂架上的输送机构输送至堆料落点，配合臂架的回转机构能够实现扇形区域内的无死角堆料，相比传统移动式堆料设备，这种固定塔架式堆垛结构的作业稳定性更强，连续作业时长不受设备移动续航的限制，适合大型散料堆场的长期连续堆料作业。

设计过程中针对结构的受力边界做了多工况校核，首先是满载作业工况，即臂架上输送机构满料运行时的垂直载荷、动载荷以及侧向风载荷的组合受力，此时主塔架的弦杆应力控制在材料许用应力的合理区间内，节点位移量满足上部输送设备的安装精度要求；其次是非作业极端风况工况，此时臂架会锁定在顺风位置，结构整体的风阻系数降到最低，塔架底部的支腿反力不会超过基础的设计承载上限；另外还考虑了温度变化带来的结构热胀冷缩影响，在塔架与外部输送栈桥的连接位置设置了滑动支座，能够释放温度应力，避免结构因温度变形产生附加内力。

从安装边界来看，整套结构的所有构件都采用模块化分段设计，单段构件的重量控制在常规现场吊装设备的额定起重量范围内，构件之间的连接采用高强螺栓节点，现场无需大量焊接作业，能够大幅缩短现场安装周期，降低高空作业的安全风险。构件的分段接口都做了定位止口设计，现场安装时能够快速对位，无需反复调整即可保证整体结构的安装垂直度，塔架安装完成后的顶部水平位移偏差控制在行业标准允许的范围内，能够保证上部堆垛设备的平稳运行。

在细节设计上，塔架的所有弦杆、腹杆都采用型钢拼接，材料选型优先考虑市场通用规格，方便后期维护时的材料替换，所有外露钢结构表面都预留了防腐涂装的工艺余量，能够适应露天堆场的高湿、高粉尘腐蚀环境，延长结构的整体使用寿命。塔架内部设置了直爬梯连接各层检修平台，爬梯配备护笼结构，满足作业人员上下攀爬的安全要求，爬梯的踏步间距符合人体工程学设计，降低作业人员攀爬时的体力消耗。

这套结构除了应用在散料堆场的堆垛作业场景外，还可根据实际需求调整臂架长度以及塔架高度，适配矿山物料中转、港口散料堆放、电厂储煤场等不同场景的高位堆料需求，结构的模块化设计也方便后期根据产能变化进行升级改造，比如在臂架上增设卸料小车、增加除尘装置接口等，无需对主体结构进行大规模改动即可完成功能升级。
