1吨载重手动液压移动小吊机结构设计

　　这款手动液压移动小吊机的设计，核心瞄准的是中小型机加工车间、模具维修工位、仓储零散重型物料的近距离转运场景，区别于大型行吊的固定作业范围限制，也区别于手动液压叉车仅能完成托盘货物举升的功能局限，它能覆盖0到1吨范围内的不规则重型工件、模具模块、设备配件的吊装移位需求，尤其适合厂房内行吊覆盖不到的边角工位、跨车间短距离转运、设备维保过程中的零部件拆装吊运场景，比如机加工车间里更换车床卡盘、吊装待加工的重型毛坯件，维修工位拆解重型电机、泵体部件，仓储区将重型配件从地面吊运至货架中层，或是厂区内小型设备的移位安装，都能靠这款设备单人完成作业，不需要额外外接电源，也不需要预留固定安装的地基条件，转场灵活度很高。

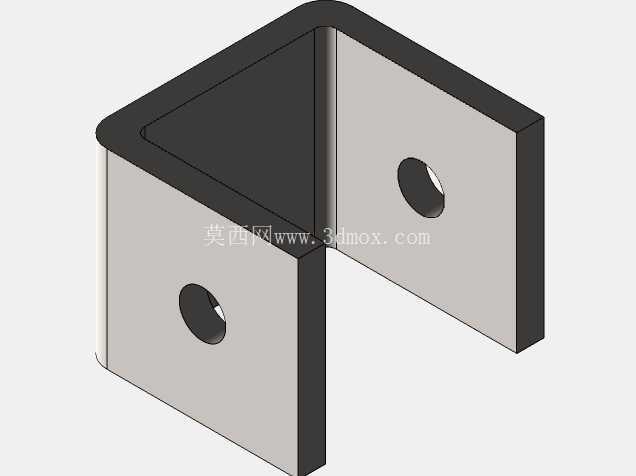

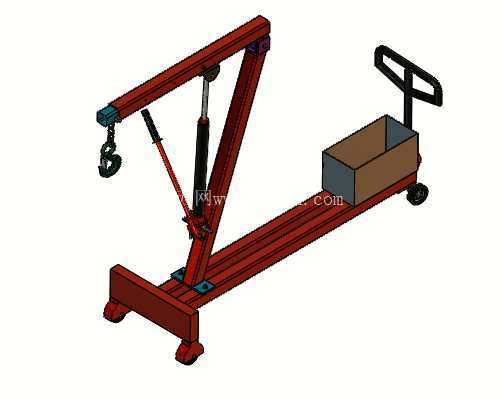

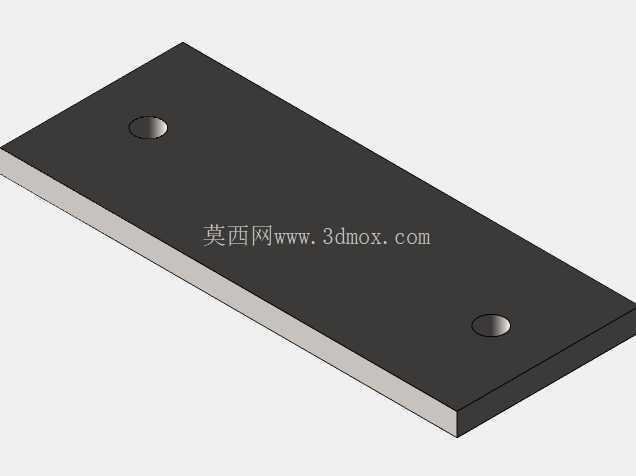

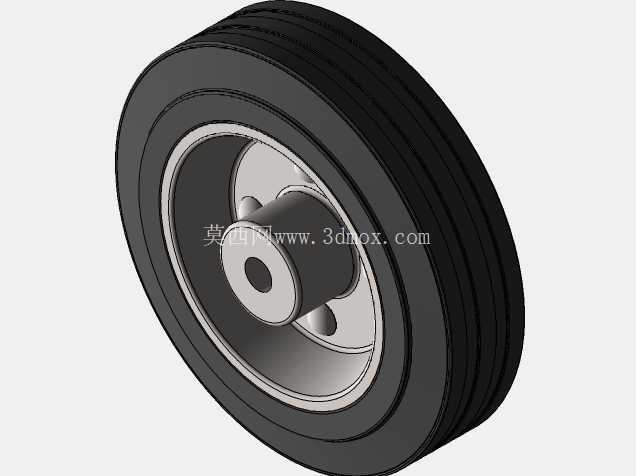

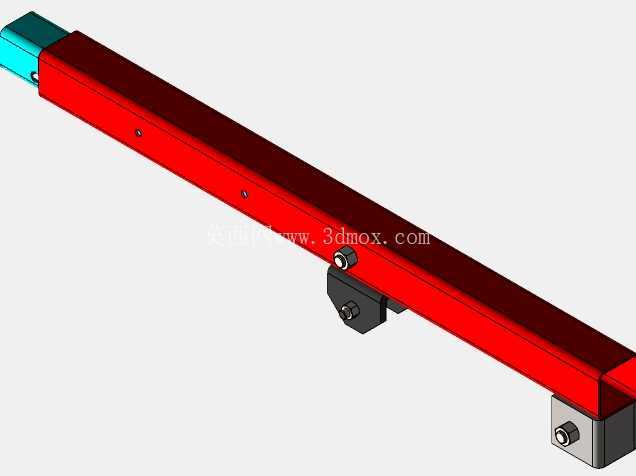

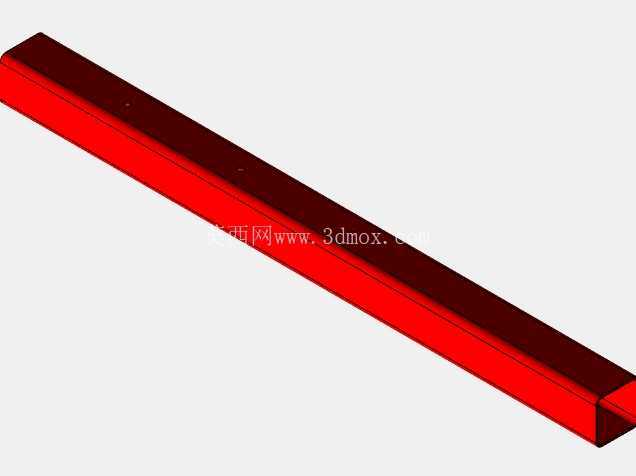

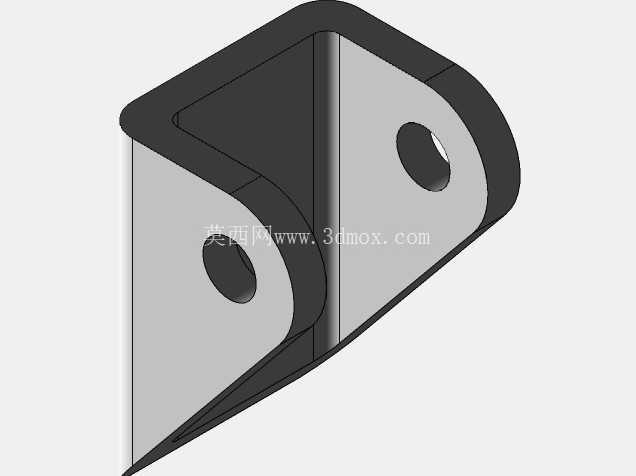

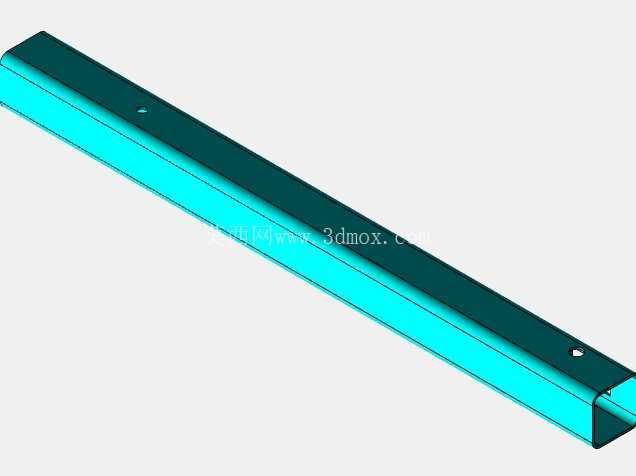

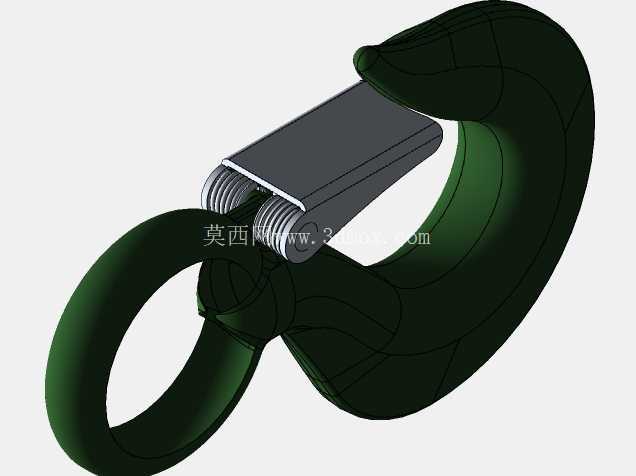

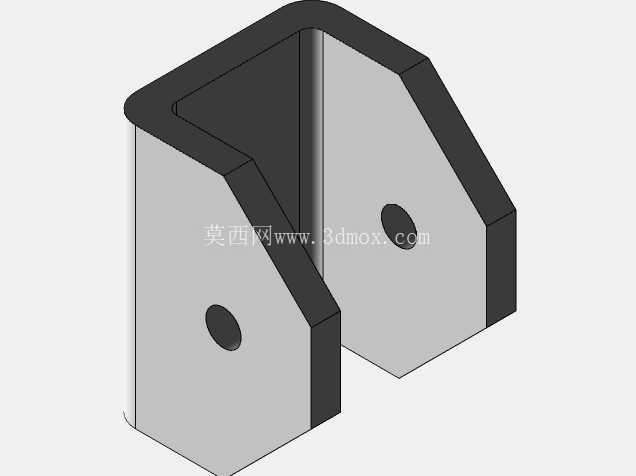

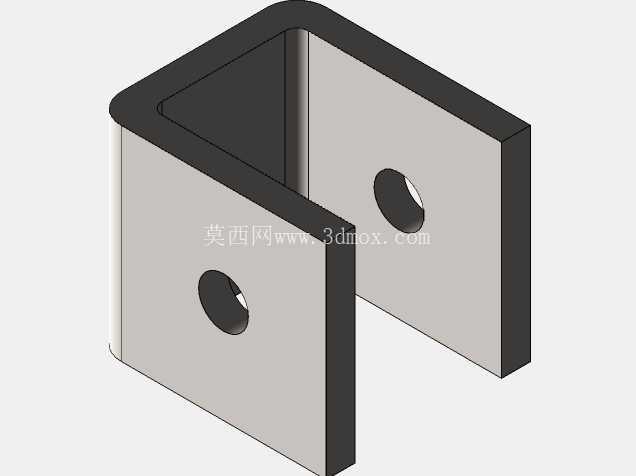

　　从功能特性来看，它采用单臂悬臂式的起重结构，吊臂的变幅靠手动液压油缸驱动，操作时通过压动手动泵杆就能平稳抬升吊臂，吊钩位置配套了防脱卡扣，避免吊装过程中吊索滑脱，泄压阀采用渐进式设计，下放重物时可以精准控制下落速度，不会出现重物骤降的安全隐患。底盘部分采用了长条形的框架式焊接结构，后端集成了配重箱体，作业时可以根据吊运重量在箱体内放置配重块，避免设备前倾翻覆，底盘前端配备两个定向承重脚轮，后端靠近推手的位置配备两个万向带刹脚轮，空载推移时转向灵活，重载作业时踩下后轮刹车就能固定设备位置，不会在吊装受力时发生滑移。设计过程中，首先核算了1吨额定负载下的结构受力，吊臂采用箱型焊接截面，在吊臂与主立柱的铰接位置、油缸支撑座位置都做了加强筋补强，避免长期重载下出现焊缝开裂或者结构变形；主立柱采用三角形斜撑结构和底盘框架焊接为一体，相比单立柱直撑的结构，侧向抗扭刚度提升了40%以上，吊装偏载时不会出现立柱歪斜的问题。液压系统选用了成熟的手动柱塞泵配套单作用油缸，油缸的行程匹配吊臂的最大举升高度，保证吊钩最低落地位置能满足地面工件直接挂装，最高举升位置能覆盖1.8米高度的设备台面或者货架层，不需要额外垫高工件。

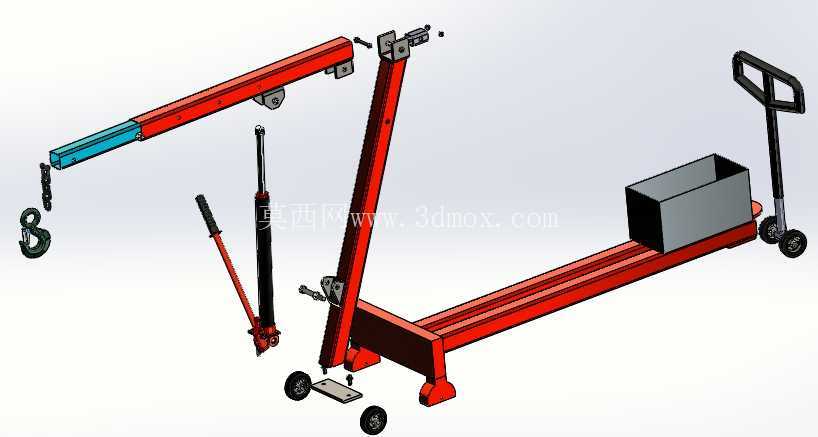

　　底盘的长度设计充分考虑了作业时的探距需求，吊臂完全伸出时，吊钩中心到前轮的水平距离控制在合理范围，配合后端配重的重量，1吨满载时的稳定系数达到1.4以上，符合起重设备的安全设计规范。安装边界方面，这款设备属于整体式出厂结构，不需要现场做基础浇筑或者螺栓固定，到货后仅需要将吊臂、油缸、推手、脚轮部件按装配关系紧固连接即可投入使用，作业时需要的最小通道宽度为1.2米，能顺利通过车间内的标准人行通道和设备间的预留过道，吊臂收回状态下的整机长度不超过2米，宽度不超过0.8米，闲置时可以靠车间墙角放置，不会占用过多的生产作业空间。

　　针对实际使用中可能出现的工况，设计时还在吊臂上预留了多个档位的铰接孔，用户可以根据实际吊运的距离和重量需求，调整吊臂的有效工作长度，吊臂外伸距离越短，对应的额定起重量越高，能适配不同场景下的吊运需求，比如近距离吊装重型模具时可以将吊臂调至最短档位，获得更高的起重冗余，远距离探伸吊装设备内侧的部件时，可以调整至外伸档位，覆盖更远的作业位置。底盘的配重箱体采用了开放式的设计，用户不需要额外采购专用配重块，现场的废旧铁块、毛坯料甚至装满砂石的容器都可以作为配重使用，降低了设备的使用门槛，推手位置做了防滑的橡胶包裹，推移时握持手感更好，长时间推移作业也不会出现硌手的问题。所有的铰接位置都设计了黄油嘴，日常维护时只需要定期加注润滑脂，就能减少铰接销的磨损，延长设备的使用寿命，液压系统的油箱设置在油缸侧面，油位观察窗清晰可见，日常检查液压油位非常方便，不需要拆解结构就能完成液压油的补充和更换。
