Focusrite Scarlett 2i2三代19英寸机架安装适配结构

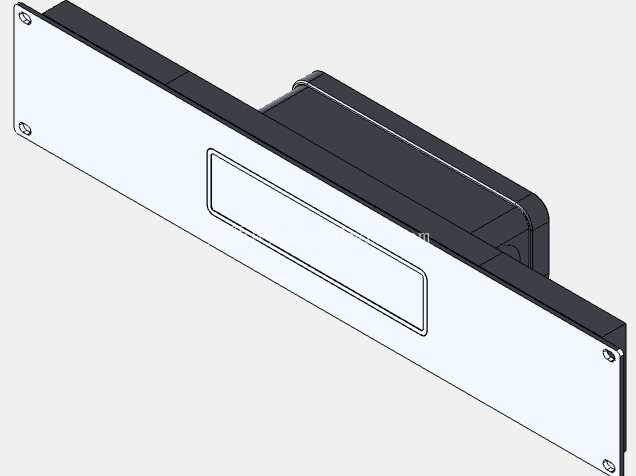

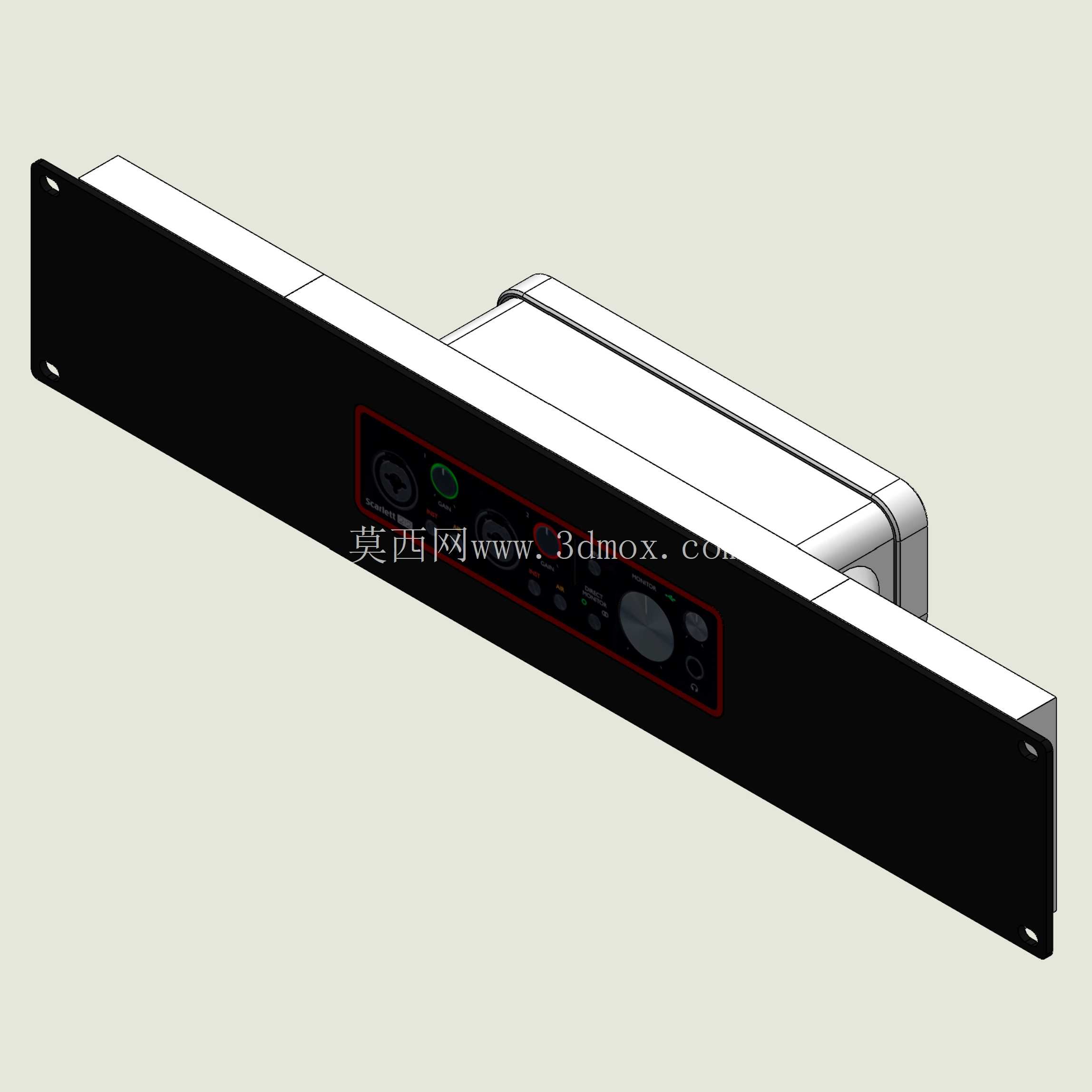

　　在专业音频工程的固定安装场景中，标准19英寸机柜是录音棚、直播导播间、现场扩声机房的通用承载载体，绝大多数专业音频外设都遵循19英寸机架的安装尺寸规范，但不少桌面级音频接口并未原生设计机架安装结构，Focusrite Scarlett 2i2第三代作为普及率极高的入门级专业声卡，日常桌面摆放使用灵活，但在固定机柜集成场景中，缺乏标准化安装结构会导致设备堆叠杂乱、线缆受力拉扯、运维检修不便等实际问题，这套适配结构正是为解决该场景痛点设计。整套适配结构整体占用2U的机架高度空间，完全符合标准19英寸机柜的立柱安装孔位规范，安装完成后设备前面板与机柜平面齐平，不会突出占用机柜前部操作空间，也不会内凹过深导致接口插拔不便。

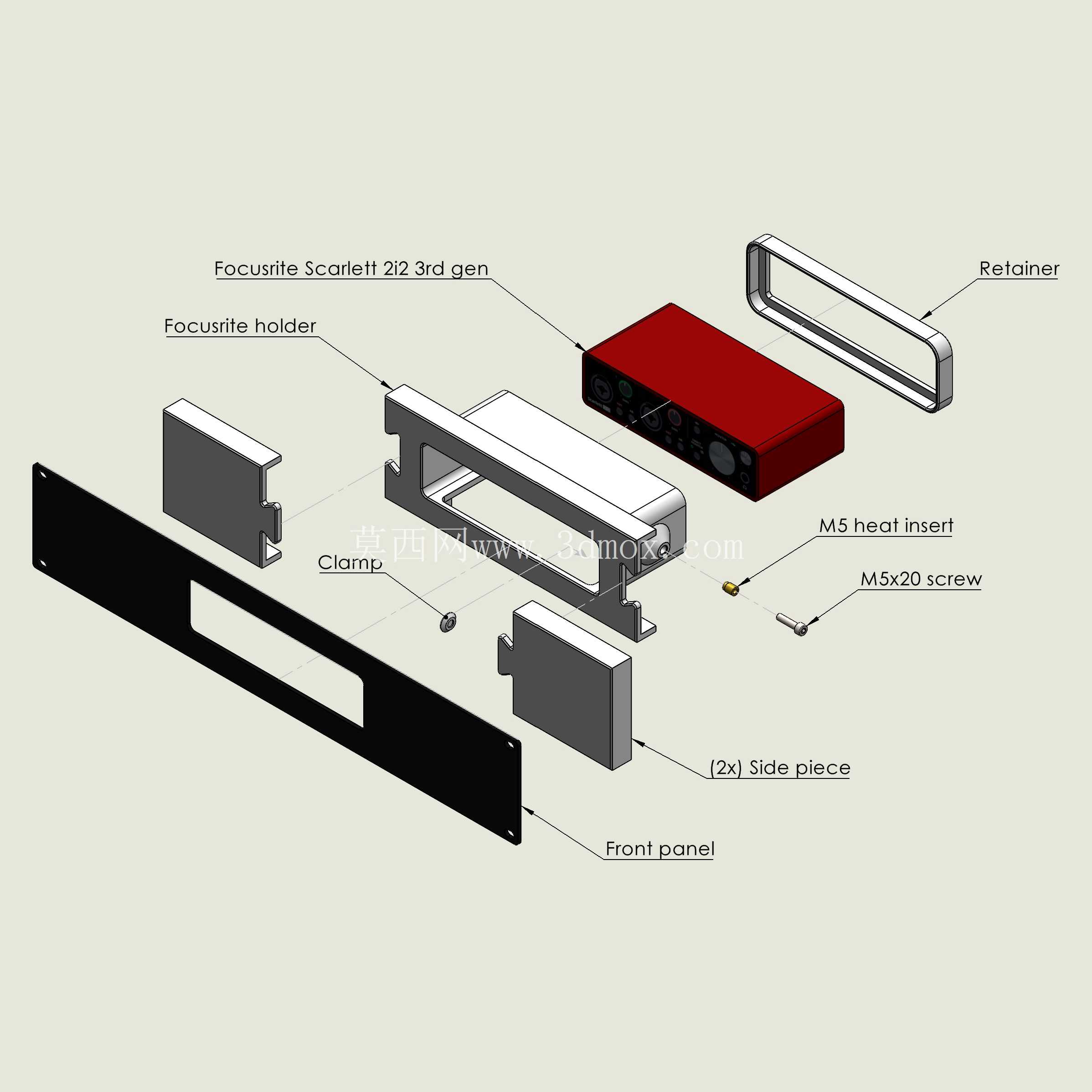

　　结构拆分来看，前面板采用激光切割工艺加工，预留了声卡本体的操作窗口，所有旋钮、接口的对位精度控制在0.2mm以内，安装后不会遮挡设备的增益调节旋钮、耳机接口、信号指示灯，日常操作无需拆卸适配结构即可完成所有参数调整。两侧的侧固定件采用3D打印工艺制作，内侧轮廓完全贴合Scarlett 2i2第三代的外壳曲面，接触位置做了0.3mm的公差余量，既可以保证设备推入时顺畅无卡滞，又能避免间隙过大导致设备晃动。夹紧结构的设计参考了导轨式夹具的受力逻辑，当设备完全推入安装位后，拧紧侧面的夹紧螺丝，夹块会向内施压，配合夹块内侧粘贴的橡胶胶条增大摩擦力，无需在声卡本体上打孔攻丝，完全依靠接触面的静摩擦力完成设备固定，不会破坏原有设备的外壳结构，后续需要将声卡取出作为桌面设备使用时也不会留下任何安装痕迹。后部的定位挡块可以限制设备的推入深度，保证声卡前面板与适配结构前面板的位置度一致，不会出现前后偏移的问题。

　　结构中用到的M5热熔螺纹嵌件在3D打印过程中直接预埋到对应安装孔位，相比直接在塑料件上攻丝，螺纹连接强度提升4倍以上，反复拆装也不会出现滑牙问题，所有连接螺丝均采用标准M5x20规格，属于机柜安装的通用标准件，现场运维时如果出现螺丝遗失可以快速找到替换件。设计过程中针对3D打印的工艺特性做了专门优化，所有打印件的壁厚均设置为2.5mm，既保证结构强度足够，又不会因为壁厚过大导致打印变形、打印时间过长，所有悬空位置的打印角度均大于45度，打印时无需添加支撑结构，减少后处理工作量。如果用户没有3D打印条件，这套结构的2D图纸也适配激光切割加工工艺，可以采用亚克力、冷轧钢板等材料加工前面板，侧固定件也可以采用手工折弯的金属板材制作，适配不同用户的加工条件。实际安装测试中，这套适配结构可以承受15kg的纵向拉力而不出现设备滑脱，完全满足机柜固定安装的抗震要求，在现场演出的流动机柜使用场景中，经过长途运输的颠簸也不会出现设备移位、接口松动的问题。

　　结构的整体安装流程无需复杂工具，只需要一把十字螺丝刀即可完成全部组装，先将两侧侧件与前面板通过螺丝连接固定，再将夹紧块预装到侧件的导向槽内，粘贴好内侧的橡胶胶条，之后将声卡从后部推入结构内，拧紧两侧的夹紧螺丝，最后将整体结构通过机柜螺丝固定到19英寸机架立柱上即可，整个安装过程不超过10分钟，不需要对原有声卡做任何改装。针对不同用户的使用需求，结构的前面板还预留了标签粘贴位置，可以标注通道信息、设备编号，方便大型机房的运维管理。需要注意的是，这套结构的适配尺寸是完全针对Scarlett 2i2第三代的外壳尺寸设计，第四代2i2如果外壳尺寸没有发生变化也可以通用，但如果后续型号外壳轮廓调整，则需要重新调整侧固定件的内侧曲面轮廓。整套结构的所有配合面都做了圆角处理，没有尖锐棱角，安装过程中不会划伤设备外壳或者施工人员的手部，所有连接位置的螺丝孔都做了沉头设计，螺丝安装完成后表面平整，不会突出影响美观或者造成线缆勾挂。
