空气对水热泵系统结构原理三维设计

在民用住宅分户供暖、中小型商业场所集中供热的项目场景中，空气对水热泵是当前节能改造项目里选型占比逐年提升的核心设备，这套三维模型完整还原了设备从室外侧换热单元到室内侧水系统的全流程管路连接与部件排布，可直接用于方案阶段的布局校核、施工前的管线碰撞检查，也能作为暖通专业人员理解制冷循环实际走向的具象参考。

从实际用途来看，这套系统不需要依赖地下埋管、燃气接入等特殊配套条件，仅通过室外空气作为低位热源，就能完成热量提取并转移到循环水中，为末端地暖、风盘提供稳定的供热热源，在过渡季节也可切换模式完成制冷循环输出冷水，一套系统覆盖冬夏两季的室内温度调节需求，相比传统电锅炉、燃气炉的能耗表现有明显优势，尤其适合没有集中供热覆盖的城郊住宅、小型商铺、独栋办公场所使用。

模型里的功能模块划分完全遵循实际设备的运行逻辑：室外侧单元包含轴流风机、翅片蒸发器、四通换向阀，负责完成空气侧的热量交换与冷媒流向切换，冷媒管路用不同颜色区分了高压液态、低压气态的不同管段，每个管段上的截止阀、过滤器、视液镜都按实际安装位置做了等比例还原，能清晰看到冷媒从压缩机排出后，经过四通阀切换流向，在冬季模式下先进入板式换热器与循环水换热，节流后再到室外蒸发器吸收空气热量，夏季模式则反向切换，冷媒先到室外侧冷凝散热，节流后进入水侧换热器完成冷水制备。

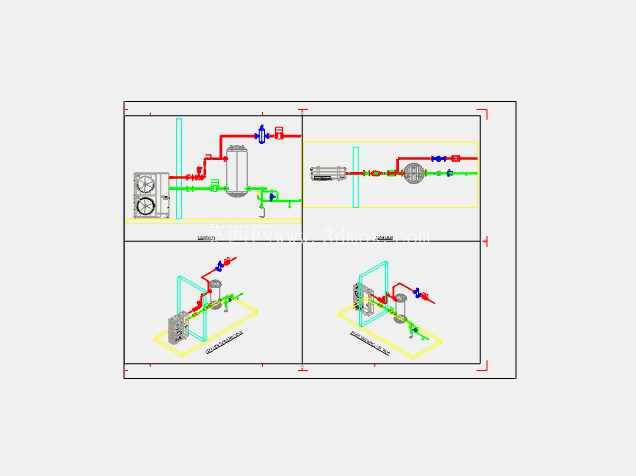

做这套模型的设计思路时，没有刻意追求外观的曲面美化，而是把核心的管路连接逻辑、部件安装间距作为建模重点，四个分视角分别对应系统整体原理、单支路管路拆解、室外机与水模块的连接节点、安装基础的预留位置，每个部件的接口位置都参考了主流厂商的通用安装尺寸，比如水侧的进出水口间距、冷媒管的穿墙预留高度、电气接线盒的操作空间，都按照实际施工的最小操作边界做了预留，避免建模阶段只看原理不考虑安装可行性的常见问题。

从安装边界的尺寸设定来看，整套系统的室外主机安装需要预留至少前后1米、上方0.5米的通风检修空间，水模块与室外主机的冷媒管连接长度控制在15米以内时不需要额外补充冷媒，管路的弯折半径不小于管径的6倍，避免冷媒流动阻力过大影响换热效率；水系统侧的循环泵、膨胀罐、Y型过滤器都集成在水模块内部，外接管路只需要对接供暖回水口、供水口以及补水接口，安装时不需要额外在外部拼装过多辅件，三维模型里把这些内部集成部件的排布也做了透明化展示，能直观看到内部管路的走向，方便后期检修时快速定位部件位置。

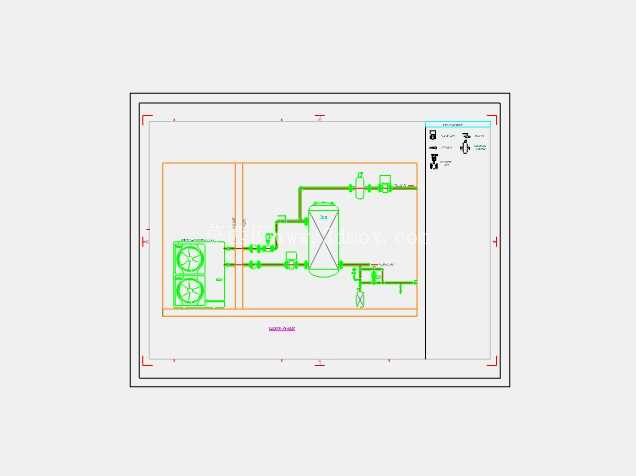

很多刚接触暖通设备建模的设计人员容易忽略管路的坡度要求，这套模型里的冷凝水管、水系统排气管都按千分之三的坡度做了示意，冷媒管的固定支架间距也按照工程规范的要求做了排布标记，不会出现建模时管路横平竖直但实际安装会存气、存水的问题。另外模型里的2D原理视图和3D结构是完全联动对应的，对照查看时能快速把抽象的制冷循环原理和实际的部件位置对应起来，不管是做方案汇报时给非专业客户展示，还是给施工班组做技术交底，都能减少沟通偏差，避免因为图纸理解错误导致的现场返工。
