带安装孔叉型连接固定支座结构

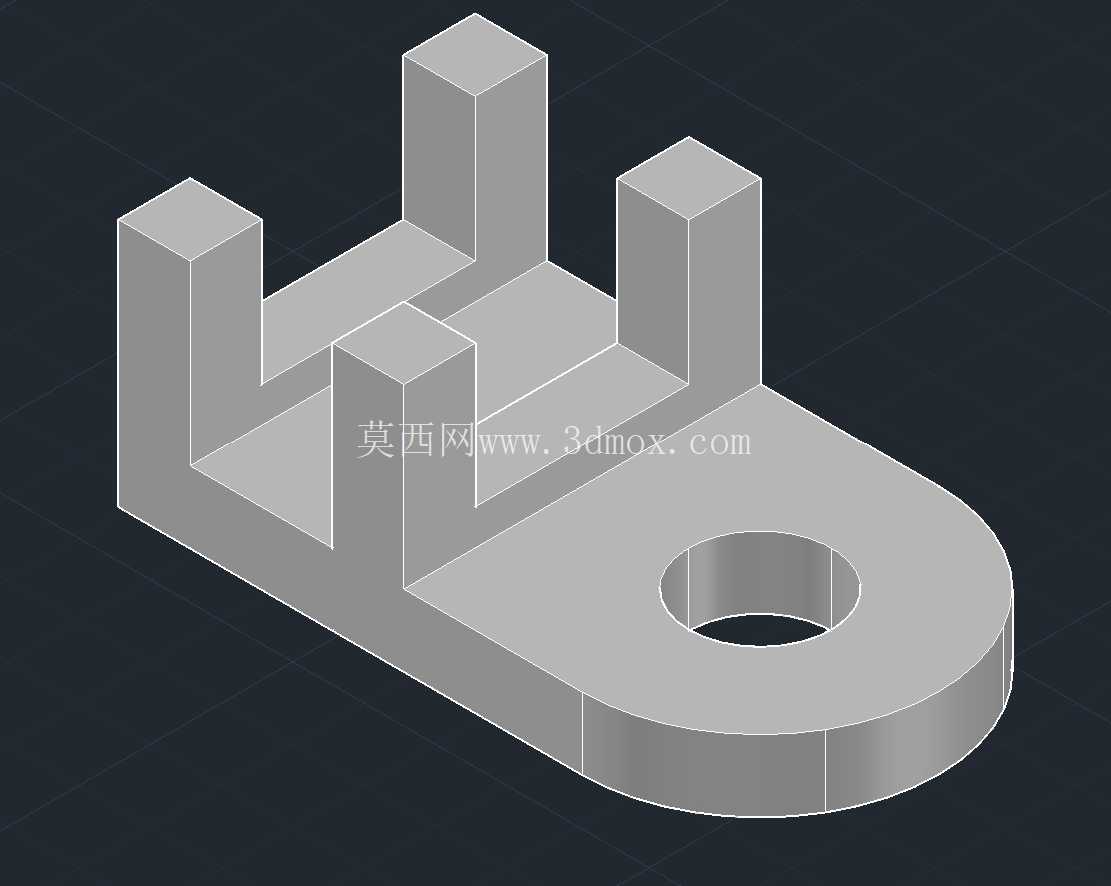

　　这类带单安装孔的叉型支座，在轻工装配线、实验室小型试验台、教学实训设备的机构搭建场景中十分常见，多数时候作为杆件铰接、拨叉限位、小型摆臂的支撑基座使用，不需要承受大吨位载荷，但对安装定位的一致性、铰接间隙的控制有明确要求。从结构形态来看，主体分为两个功能区域，一端是带通孔的半圆头安装板，另一端是三个平行排布的立式凸耳，凸耳之间预留了等宽的槽位，用来嵌入被连接的摆臂、连杆或者拨叉件，凸耳上可后续加工同轴销孔，穿入圆柱销实现铰接配合，让被连接件能够绕销轴完成设定角度的摆动动作。设计这类零件时，首先要确认安装端的边界约束：半圆头安装板的通孔中心到凸耳内侧槽面的距离，直接决定了铰接点的力臂长度，这个尺寸需要匹配对应机构的行程要求，避免摆臂转动时和安装基面发生干涉；安装板采用半圆头而非全矩形结构，一方面是减少安装位置的边角占用，在紧凑的安装空间内能够避让相邻的紧固件、管线，另一方面半圆头的圆弧轮廓没有应力集中的尖角，在设备长期运行产生振动的工况下，不会出现边角开裂的问题。

　　三个凸耳的排布并非随意设置，中间的凸耳和两侧凸耳形成两个对称的槽位，相比单槽双凸耳的结构，这种三凸耳双槽的设计能够让铰接点的受力更均衡，被连接件的受力面从单侧变成双侧支撑，销轴承受的弯曲载荷会降低近40%，适合需要频繁往复摆动的工位，比如实验室小型试验装置的拨料机构、教学演示设备的连杆传动单元，都能适配这种结构。凸耳的高度需要匹配被连接件的厚度，槽宽的尺寸公差一般取H7级别，既保证被连接件能够顺利嵌入，又不会因为间隙过大导致摆动过程中出现窜动；安装板上的通孔用来穿入固定螺栓，通孔的直径要比选用的螺栓公称直径大0.5-1mm，方便安装时调整位置，补偿基座加工带来的位置误差，安装板的厚度需要根据螺栓的预紧力计算，避免拧紧螺栓时安装板出现翘曲变形，导致凸耳的同轴度超差。

　　实际建模过程中，这类零件不需要做复杂的曲面处理，所有特征都采用拉伸、切除的基础特征即可完成，重点要注意凸耳和安装板衔接位置的圆角处理，圆角半径不能小于零件壁厚的0.2倍，这个位置是应力集中的高发区，不管是3D打印做原型验证，还是采用铣削加工做金属件，合适的圆角都能提升零件的整体强度。在实际装配场景中，这类支座一般通过单螺栓固定在型材机架或者设备平板上，因为只有一个安装固定点，装配时可以小范围转动支座调整凸耳的朝向，适配不同角度的连杆连接需求，调整到位后再拧紧螺栓完成固定，相比双孔固定的支座，调整灵活性更高，非常适合实验室阶段的装置调试、教学实训中的机构改装场景，不需要重新打孔就能快速调整传动位置。

　　槽位的深度要保证被连接件嵌入后，铰接销轴的受力段完全落在凸耳的厚度范围内，不能让销轴出现悬臂受力的情况，否则长期摆动会导致销轴变形，出现卡滞、异响的问题。另外三个凸耳的上端面要保持共面，和安装板的底面保持平行，否则穿入销轴后会出现别劲的情况，增加摆动的阻力，加速销轴和孔位的磨损。这类零件的材质选择范围很广，如果是教学演示用的轻量化模型，采用PLA材料3D打印即可满足需求，如果是实际工业设备上使用的受力件，可以选用铝合金或者Q235钢加工，表面做氧化或者发黑处理，提升防锈能力。在做机构运动仿真的时候，要注意给槽位内的摆动件预留足够的转动空间，特别是当摆臂摆到最大角度时，不能和安装板的上表面、凸耳的内侧壁发生碰撞，设计阶段就要通过运动仿真校核极限位置的间隙，一般预留1-2mm的安全间隙即可，不需要留过大的间隙避免机构整体尺寸冗余。
