工业设备布线用电缆支撑固定构件

在工业自动化生产线、电力柜布线、重型设备线缆排布场景中，线缆的固定与导向一直是容易被忽略却直接影响设备长期运行稳定性的细节，这款电缆支撑构件正是针对这类场景开发的结构件。从实际使用场景来看，这类支撑件常被安装在设备机架的走线侧、移动拖链的端部过渡位置、或是电气柜进出线端口处，用来承托多股并行的动力电缆或信号线缆，避免线缆因自重下垂产生弯折疲劳，也能防止设备运行过程中线缆晃动与周边金属构件产生摩擦破损。

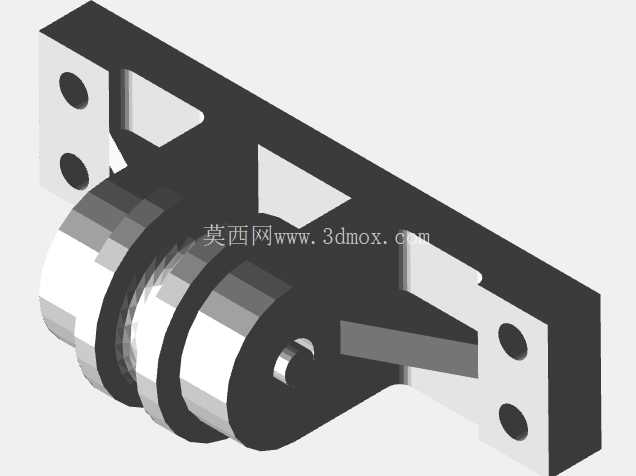

从功能特性上看，该构件采用双侧安装板搭配中部滚轮式承托结构，两侧安装板上预留的对称安装孔可直接通过螺栓固定在设备机架的型材安装面或钣金立面上，安装时无需额外焊接转接件，适配常见的工业安装孔位间距。中部的滚轮式承托结构并非固定刚性托面，而是采用可转动的辊式设计，当线缆需要随设备移动部件做小范围往复拖拽时，滚轮可随线缆的拖动同步转动，将线缆与支撑件之间的滑动摩擦转化为滚动摩擦，大幅降低线缆外护套的磨损速率，尤其适用于有频繁往复走线需求的自动化设备工位，比如机械手走线、滑台移动线缆的过渡支撑位置。

设计思路上，这款支撑构件没有采用多余的冗余结构，整体以功能优先为核心逻辑：两侧安装板做了三角加强筋结构，在安装板与承托辊的连接位置延伸出斜向加强肋，既可以控制整体构件的重量，又能保证承托大直径多股线缆时的结构刚性，避免长期承重后安装板出现外张变形。承托辊采用多段式槽型结构，不同的槽位可以分别容纳不同线径的线缆，实现动力线与信号线的物理分隔排布，减少强电对弱电信号的干扰，同时也能避免多股线缆在支撑位置相互缠绕，方便后期设备维护时的线缆梳理。

从安装边界与尺寸适配角度来说，该构件的双侧安装板间距预留了足够的线缆容纳空间，可同时容纳3-5根直径在10-25mm区间的工业电缆，安装孔的孔位设计兼容常见的40系、50系工业铝型材的安装孔距，也可适配厚度在3-8mm的钣金安装立面。安装时需要注意，构件的安装面需与线缆走线方向保持垂直，保证滚轮的轴线与线缆拖拽方向呈90度夹角，才能最大化发挥滚轮的减磨作用；如果是固定不动的静态布线场景，也可以将滚轮替换为固定托块，但当前的辊式结构已经兼顾了静态承托与动态拖拽两种使用需求，无需额外改型即可覆盖多数工业布线场景。

在实际工程应用中，这类支撑构件的选型往往需要匹配线缆的总重量与拖拽行程，这款构件的承托辊采用金属材质加工，表面做了圆滑倒角处理，没有尖锐棱角，不会划伤线缆外护套，整体结构的承重能力可满足常规工业设备的布线需求，在机床布线、物流分拣线设备走线、新能源设备柜体布线等场景中都能适配。不同于市面上常见的塑料线卡或简易钣金托片，该支撑构件的结构强度更高，抗老化与抗振动性能更好，在有油污、金属粉尘的工业车间环境中也能长期稳定工作，不会因为环境因素出现材质脆化或结构失效的问题。
