混凝土垫层浇筑用3D垫结构设计

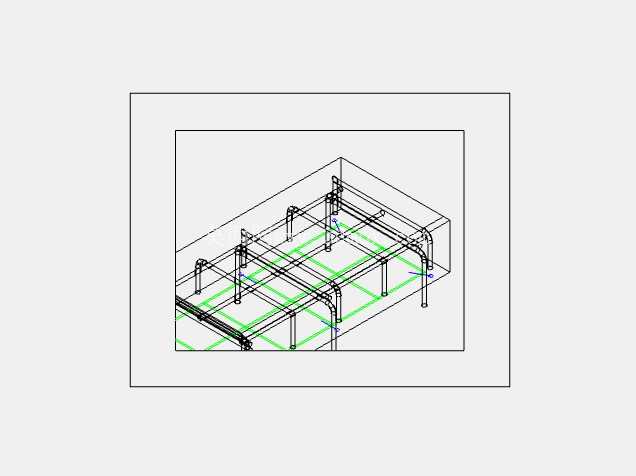

　　从结构设计逻辑来看，整个构件采用框架式镂空结构，没有多余的实体填充区域，一方面可以减少构件本身的材料用量，降低生产制造成本，另一方面镂空的结构可以让混凝土在浇筑过程中顺利穿过构件周边，不会在构件位置形成空鼓、隔离层，保证混凝土结构的整体性，避免因为垫块本身的阻隔导致混凝土结合面出现缺陷。构件的支撑立柱采用等间距排布，每个立柱的顶端都设置了与钢筋直径匹配的卡位槽，现场布设的时候可以直接将横向、纵向的钢筋卡入对应的槽位，不需要额外的绑扎固定就能实现钢筋的定位，大幅提升现场钢筋布设的作业效率，同时卡位槽的设计可以避免钢筋在振捣过程中从垫块上滑脱，保证支撑位置的准确性。在现浇混凝土结构施工环节，垫层部位的钢筋保护层控制一直是现场容易出现偏差的工序，传统的砂浆垫块容易在浇筑振捣过程中发生移位、破碎，导致钢筋贴模、保护层厚度不足的问题，直接影响后续结构的耐久性与受力性能。这套3D垫结构就是针对这类现场痛点开发的专用支撑构件，主要用于基础底板、楼板、承台等部位的下层钢筋网片支撑，替代传统的砂浆垫块、塑料垫块，在混凝土浇筑作业中为钢筋提供稳定的支撑高度，保证钢筋与底部模板之间的距离符合设计要求的保护层厚度。

　　在安装边界的考量上，构件的底部设计了平整的支撑面，和模板面的接触面积经过反复验算，既不会因为接触面积过小在钢筋荷载作用下压入模板表面造成凹陷，也不会因为接触面积过大占用过多的模板接触面，影响混凝土与模板的贴合效果。构件的整体高度可以根据不同的保护层厚度要求形成系列化尺寸，适配从基础垫层40mm保护层到楼板15mm保护层的不同施工需求，相邻构件的布设间距可以根据钢筋网片的直径、刚度进行调整，常规直径12mm以下的楼板钢筋布设间距控制在800mm以内就能保证钢筋网片不会出现下挠变形。

　　从生产制造的角度，这套构件采用铸造工艺生产的时候，模具的分型面设置在构件的框架中部分型，所有的立柱、卡位槽都可以通过模具一次成型，不需要后续的二次加工，脱模斜度控制在1.5度，既可以保证顺利脱模，也不会因为斜度过大影响构件的支撑尺寸精度。构件的壁厚设计经过荷载验算，在承受常规钢筋网片的荷载下不会发生压溃变形，同时镂空的框架结构让构件在混凝土凝固后可以和周边的混凝土形成嵌固结合，不会在构件位置形成贯通的缝隙，避免外界的水汽通过构件位置渗透到钢筋表面造成锈蚀。

　　在实际现场应用中，这类3D垫的布设不需要专业的技术工人进行操作，普通的钢筋工按照布设间距直接摆放在模板上，再将钢筋卡入卡位槽即可完成安装，相比传统的砂浆垫块需要提前预制、养护，现场还要调整位置、绑扎固定的作业流程，能缩短近六成的垫块安装作业时间。同时因为构件本身的尺寸精度由模具保证，不会出现传统砂浆垫块因为人工制作导致的厚度偏差，能让整个作业面的钢筋保护层厚度合格率提升到95%以上，避免后续因为保护层不足导致的钢筋外露、锈蚀等质量通病。在设计过程中还特意考虑了构件与混凝土的膨胀系数匹配问题，选用的铸造材料线膨胀系数和混凝土接近，不会因为温度变化导致构件与混凝土之间出现收缩裂缝，保证结构的整体性。另外构件的边角都做了圆弧过渡处理，避免在现场搬运、安装过程中划伤作业人员，也不会因为尖锐的边角在混凝土表面形成应力集中点。针对大体积混凝土浇筑的场景，构件的镂空结构还可以让底部的混凝土气泡顺利排出，减少垫层部位的蜂窝麻面问题，提升混凝土成型后的表面质量。在管线交叉的部位，还可以通过调整构件的排布位置，避开管线的布设路径，不需要对构件进行切割处理，适配复杂的施工现场布设需求。
