棘轮间歇传动结构三维设计

在各类需要实现单向间歇传动、止逆锁定的机械设备中，棘轮是应用极为广泛的核心传动零件，从起重设备的止逆机构、机床的进给分度结构，到自动化生产线的步进送料单元、自行车的飞轮传动结构，都能看到这类零件的身影。不同于连续传动的齿轮类零件，棘轮的核心功能是将往复摆动转换为单向的步进转动，或是在传动链路中实现反向锁止，避免机构在负载作用下出现倒转，保障设备运行的稳定性与安全性。

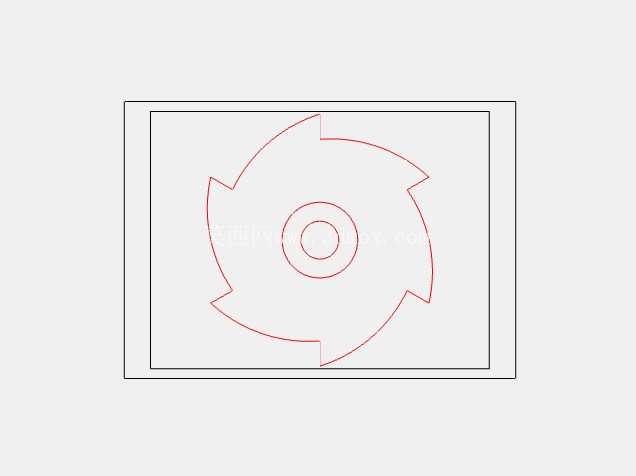

从结构设计逻辑来看，这款棘轮采用了外缘均布棘爪啮合齿、中心设置同轴安装孔的经典结构布局，齿形轮廓经过反复优化，既保证棘爪滑入齿槽时的顺畅性，减少啮合冲击，又能在反向受力时让棘爪与齿面形成可靠的锁止贴合，不会出现滑脱跳齿的问题。中心的双层台阶孔设计，是为了匹配不同直径的安装轴与定位衬套，安装时可以通过轴肩与孔位的台阶面实现轴向定位，不需要额外加装过多的定位挡圈，简化装配流程的同时也能提升传动的同轴度，减少高速步进转动时的径向跳动。

在实际应用场景中，这类棘轮常和棘爪、摆杆、复位弹簧配合组成完整的棘轮机构，比如在冲压生产线的卷材送料结构里，摆杆带动棘爪推动棘轮转过固定齿距，就能实现卷材的定长送进，每一次步进的距离可以通过调整摆杆的摆动角度来精准控制，送料精度可以稳定控制在毫米级，完全满足冲压工序的送料公差要求。而在起重类设备的止逆场景中，棘轮会和卷筒轴同轴固定，当提升重物的过程中出现动力中断，棘爪会在弹簧作用下立刻卡入棘轮齿槽，锁死卷筒的反向转动，避免重物坠落引发安全事故，这种场景下对棘轮齿部的强度要求极高，设计时齿根位置都做了圆弧过渡处理，避免应力集中导致齿部断裂，能承受额定负载1.5倍以上的冲击载荷。

从安装边界来看，这款棘轮的外缘齿顶圆、中心安装孔、整体厚度的尺寸公差都按照IT7级精度设计，和安装轴的配合选用过渡配合，既保证装配时不会出现过松导致的同轴度偏差，也不会因为过盈量太大增加装配难度。齿面的啮合角度经过反复验算，选用了常用的压力角参数，保证棘爪在弹簧推力作用下能顺利滑入齿根，不会出现齿顶顶住棘爪无法啮合的卡滞问题。设计过程中也充分考虑了铸造工艺的可行性，整体结构没有过于复杂的内腔与薄壁结构，拔模斜度设置在合理区间，铸造后只需要对中心孔、齿面进行少量机加工就能达到使用精度要求，能有效降低零件的生产制造成本，适合批量加工生产。

不同于常规的传动齿轮，棘轮不需要持续啮合转动，大部分工况下都是处于步进转动或者静态锁止的状态，所以设计时不需要过高的齿面硬度，但齿根位置的抗冲击韧性是核心指标，材料选用上适配常用的中碳钢铸造后调质处理，就能满足绝大多数常规工况的使用需求，如果是应用在重载冲击的场景，也可以更换为合金铸钢材质，对齿面进行高频淬火处理提升耐磨性能。在三维建模过程中，齿形轮廓采用参数化绘制，只需要调整齿数、齿顶圆直径、齿深这些核心参数，就能快速衍生出不同规格的棘轮模型，适配不同扭矩、不同步进角度的传动需求，能大幅缩短同系列零件的设计周期，给后续的结构改型提供便利。
