带底座葫芦形中空承压容器结构设计

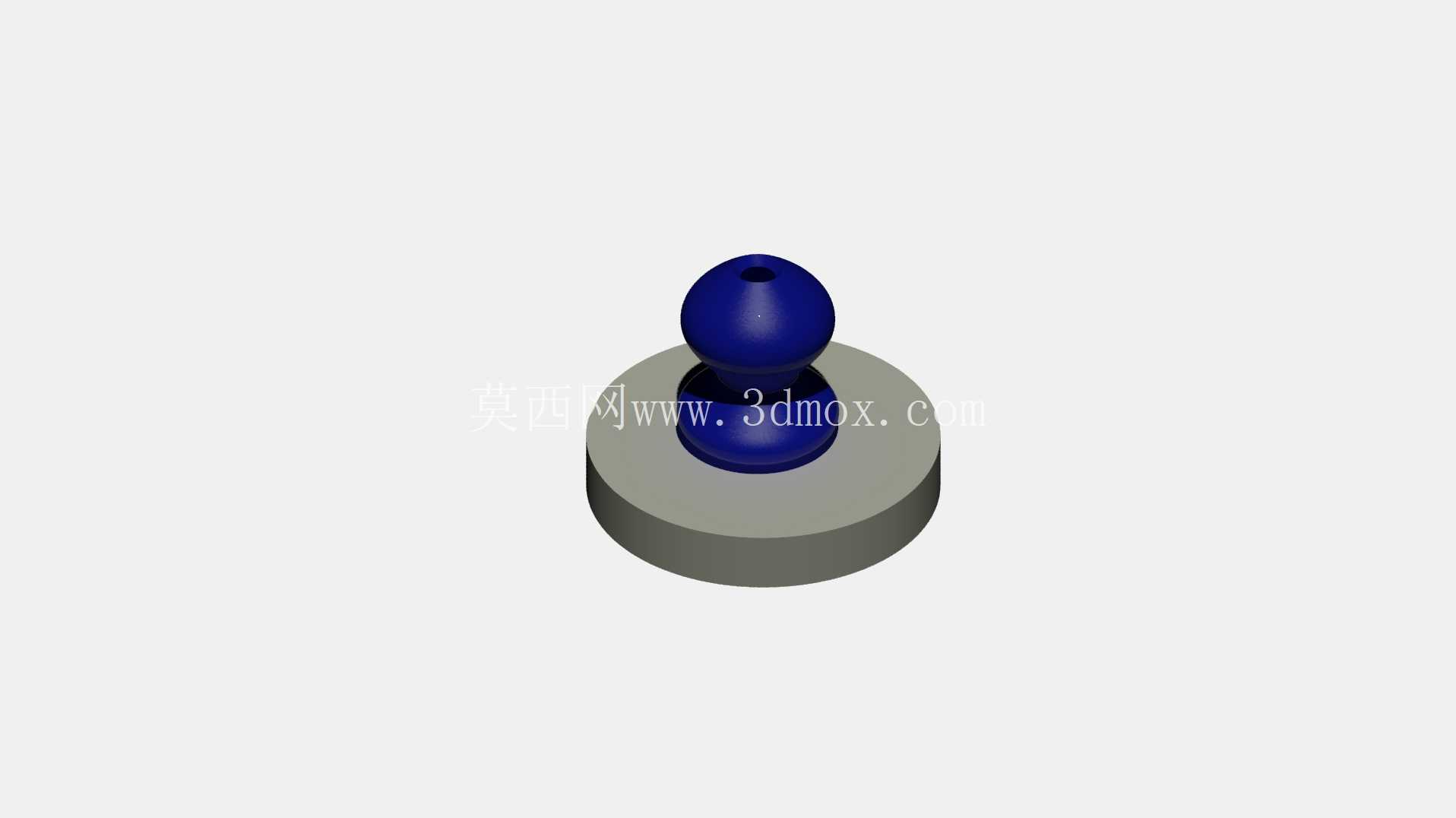

这款带底座的葫芦形中空承压容器，在小批量异形文创容器、实验用小型储液腔体的铸造生产场景中适配性极强，区别于常规直筒、球型容器的结构设计，其上下双球串联的腔体形态，既满足了特定场景下的外观辨识度需求，也在流体存储过程中实现了分层缓流的实际作用。从实际使用场景来看，这类结构常被应用于小型试剂滴加装置、文创香薰容器、定制化工艺摆件的铸造成型环节，底座的一体化设计省去了后续装配支撑件的工序，能直接适配平面放置的安装需求，无需额外设计固定支架即可稳定放置在操作台、展示台平面上。

从功能特性层面拆解，上部球体顶部开设的小孔为流体进出通道，孔径尺寸经过适配常规滴管、导流管的外径设计，可直接与标准规格的导流配件插接配合，无需额外加工连接螺纹；上下球体之间的收窄段并非单纯的造型设计，该位置的壁厚做了局部加厚处理，在铸造脱模环节可作为结构加强筋位，避免中空腔体在冷却收缩过程中出现变形塌陷，同时在实际使用时，收窄段可作为手持握持的定位位置，方便使用者精准控制容器倾斜角度，调节流体流出的速率。下部连接的圆盘底座，直径大于下部球体的最大外径，放置时的支撑面覆盖范围足够大，即使容器内装载满密度较高的液体，整体重心也能落在底座支撑面范围内，不会出现侧翻风险，底座底面做了0.2mm的微凹设计，避免平面贴合时出现真空吸附导致的拿取不便问题。

设计思路上，整个腔体采用等壁厚中空结构设计，壁厚取值适配砂型铸造的最小壁厚要求，避免出现浇不足、冷隔等铸造缺陷，上下球体的过渡圆弧半径经过反复校核，既保证了造型的流畅度，也避免了锐角位置导致的铸造应力集中，减少后续成品出现开裂的概率。顶部开孔的位置设置在上部球体的最顶端中心处，在铸造模具设计时可直接将型芯定位结构设置在该位置，无需额外开设侧向抽芯结构，简化了模具的复杂程度，降低了模具加工成本。底座与下部球体的连接位置采用大圆角过渡，避免直角连接位置出现应力集中，同时在铸造时该位置的金属液流动更顺畅，不会出现卷气、夹渣等缺陷。

从安装边界与尺寸适配角度来看，整个结构的最大外轮廓为底座的圆盘直径，整体高度控制在常规小型手持容器的尺寸区间内，上部球体的外径小于下部球体，在批量堆叠运输时，同规格产品可实现部分嵌套，减少运输过程中的空间占用。腔体内部的容积经过核算，上下两个球体的容积比约为1:2，可满足需要分层存储不同密度流体的使用需求，两种流体在静置状态下可在收窄段位置形成清晰的分界面，不会出现快速混溶的问题。在结构强度校核层面，整个腔体可承受0.1MPa的内部压力，满足常压存储流体的使用要求，加厚的收窄段位置可承受10N的侧向握持力，不会出现断裂变形问题。

在铸造工艺适配性上，整个结构的拔模斜度设置在合理区间内，外表面的拔模斜度沿脱模方向均匀设置，无需复杂的活块结构即可完成脱模，内部中空的型芯采用整体式砂芯即可成型，型芯的定位点分别设置在顶部开孔位置和底座底面，两个定位点同轴度误差可控制在0.1mm以内，保证腔体壁厚均匀，不会出现局部壁厚过薄导致的渗漏问题。底座的边缘做了小圆角钝化处理，避免铸造后飞边清理时出现锐边划伤操作人员的问题，同时也提升了成品的外观质感。
