活塞发动机动力传输运动曲轴结构

在往复式活塞动力设备的动力传输链路中，曲轴是承接活塞往复运动、完成动力形式转换的核心承载部件，其结构设计直接决定整套动力单元的运行平顺性、动力输出效率与服役寿命。从实际应用场景来看，这类曲轴结构广泛适配小排量通用汽油机、小型航空模型活塞发动机、教学演示用动力原理样机等场景，不同场景下的载荷特性差异，会直接反映在曲轴的轴颈过渡圆角、曲柄配重布局、油道开孔位置的细节设计上。

从功能实现逻辑来看，曲轴的核心作用是将活塞组件通过连杆传递来的往复直线作用力，转化为绕主轴颈轴线的旋转扭矩，向外输出给后续的传动系统，同时还要驱动整套设备的配气机构、冷却润滑系统附属部件完成协同动作。设计过程中首先要匹配对应缸径、行程的活塞组件参数，确定曲柄半径的精确数值——这个尺寸直接决定活塞的上下止点行程，和发动机排量、压缩比参数直接挂钩，一旦出现尺寸偏差，会直接导致活塞撞顶、压缩比不足等致命问题。

结构设计层面，主轴颈与连杆轴颈的平行度公差是核心管控指标，两者的轴线平行度偏差需要控制在微米级，否则运行过程中会出现连杆偏磨、轴瓦异常烧蚀的故障。曲柄臂的配重结构需要经过动平衡校核，抵消活塞、连杆往复运动产生的一阶、二阶惯性力，避免高转速运行时出现整机振动超标的问题；轴颈表面的粗糙度、硬化层深度也有明确要求，要适配轴瓦的滑动摩擦工况，保证长期高速运转下的磨损量在设计允许范围内。

安装边界层面，曲轴的轴向定位需要依托主轴瓦座的止推结构完成，轴向窜动量需要控制在合理区间，既要避免热胀冷缩导致的轴系卡滞，也要防止窜量过大带来的齿轮啮合偏差、密封件偏磨问题。前端的动力输出端需要匹配正时齿轮、皮带轮的安装定位键槽，键槽的位置度公差要保证配气正时的准确性，后端的密封轴颈尺寸要和油封的配合公差匹配，避免运行过程中出现润滑油渗漏的问题。油道的设计要贯穿所有主轴颈与连杆轴颈，保证压力润滑油能够持续输送到各个摩擦副表面，油道的开孔位置要避开应力集中区域，防止长期交变载荷下出现油道开裂的疲劳故障。

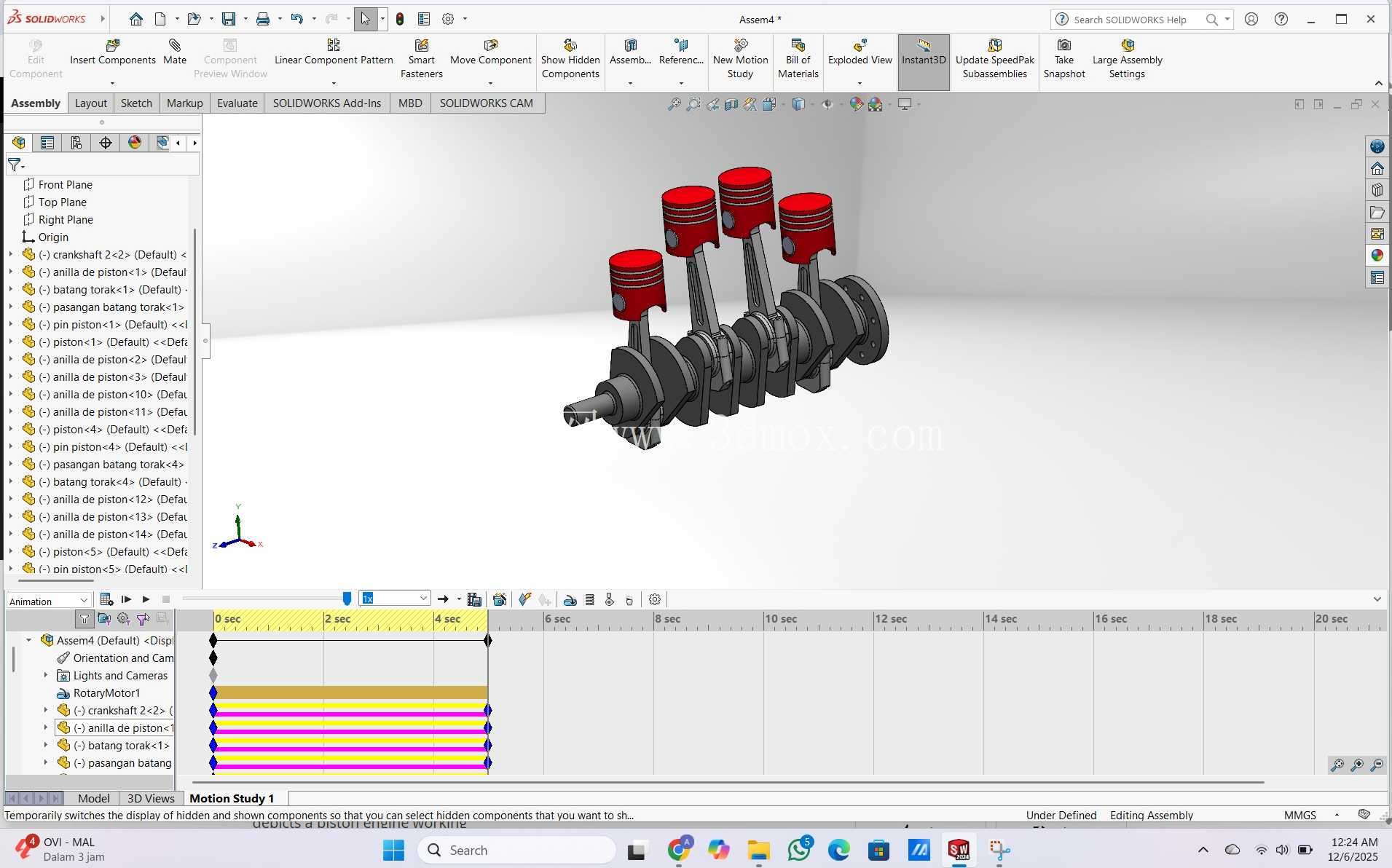

从建模逻辑来看，这类曲轴的三维建模需要先完成各轴颈的回转基体特征，再叠加曲柄臂、配重块的拉伸特征，之后完成油道孔、键槽、螺纹孔等细节特征的构建，所有圆角过渡特征都不能省略——这些位置是应力集中的高发区域，省略圆角不仅会导致后续有限元分析结果失真，也无法直接用于后续的工艺编制与加工生产。建模过程中需要严格管控各轴颈的同轴度、各连杆轴颈的相位角参数，比如单缸发动机的曲轴连杆轴颈与主轴颈的偏心距、多缸机型各连杆轴颈的夹角，都要和动力输出的点火顺序、做功间隔角完全匹配，否则整套动力机构无法正常运转。

在实际的设备选型匹配过程中，曲轴的材质选型、热处理工艺也和结构设计深度绑定，小功率通用机型多采用球墨铸铁铸造成型后做表面淬火处理，高转速高载荷机型则会采用锻钢材质，配合轴颈表面渗碳淬火工艺提升耐磨性能，对应的结构上也会调整圆角半径、配重厚度来匹配不同材质的强度特性。
