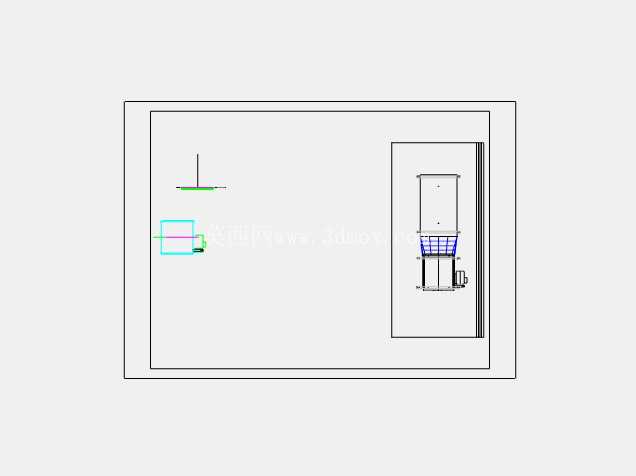

带弹簧隔离结构的内联通风装置设计

　　从结构布局来看，风扇主体采用圆筒式内联结构，两端预留标准风道对接边界，可直接嵌入同管径的通风管道内，不需要额外做变径转接，安装时只需对齐风道端面，用卡箍或者螺栓紧固两端法兰即可完成固定，整体安装边界完全匹配常规圆形通风管的尺寸规范，不会额外占用风道周边的安装空间。弹簧隔离组件均匀分布在风扇电机支架与外壳连接的位置，每处连接点都采用独立的弹簧阻尼结构，既可以承载风扇电机与风轮的整体重量，又能在电机运行产生径向、轴向振动时，通过弹簧的形变吸收振动能量，避免振动直接传导到风道壳体上。在工业通风、设备散热的实际工程场景里，风道串联安装的通风部件往往需要兼顾气流输送效率与运行减震需求，这款带弹簧隔离器的内联风扇，正是针对这类狭长风道直连安装场景做的结构优化设计。日常在机柜散热、管道通风、小型设备集中排风的项目里，普通直装风扇运行时的电机振动会直接传递到风道壁板，长时间运行容易造成风道连接螺栓松动、壁板共振异响，甚至带动周边传感器等精密部件出现测量偏差，这款结构的核心设计思路，就是在风扇主体与安装法兰之间增设弹簧隔离结构，切断振动的刚性传递路径。

　　风轮部分采用轴流式叶片设计，叶片的扭角经过匹配风道风速需求做了优化，在额定转速下可以保证风道内的气流沿轴向平稳输送，不会产生明显的紊流噪音，叶片与风筒内壁之间预留了均匀的间隙，避免运行过程中出现刮蹭，同时间隙尺寸控制在合理范围，减少气流回流损失，提升通风效率。在实际选型应用时，这款结构可以直接替换原有同规格的普通内联风扇，不需要改动原有风道的安装尺寸，对于已经投用、存在振动异响问题的通风系统改造场景尤其适用，不需要大规模拆改风道，只需替换原有风扇单元就能解决振动传递的问题。

　　设计过程中，弹簧的刚度参数经过匹配风扇整机重量与运行转速做了校准，既不会因为刚度过大导致减震效果不足，也不会因为刚度过小造成风扇运行时出现过大的径向晃动，保证风轮始终保持在风筒的中心位置，长期运行也不会出现偏心磨损。风扇的电机固定支架采用辐条式结构，在保证支撑强度的前提下，尽可能减少对气流的阻挡，辐条的截面做了流线型处理，降低气流经过支架时产生的风阻与风噪。两端的对接法兰采用翻边式结构，法兰端面预留密封垫安装槽，安装时搭配密封垫可以保证风道连接处的密封性，避免出现漏风问题，影响整体通风效率。

　　从安装维护的角度来看，弹簧隔离结构属于免维护设计，弹簧表面做了防锈处理，在常规的工业通风环境下可以长期使用不需要更换，风扇整体的拆装也和普通内联风扇一致，后期清理风轮积灰、检修电机时，只需要松开两端的连接紧固件，就能将风扇整体从风道中取出，不需要拆解周边的风道结构。在一些对振动控制有要求的精密设备机房、实验室通风系统里，这种带弹簧隔离的内联风扇，可以有效降低通风系统运行时对周边精密设备的振动干扰，不需要额外在风道上加装软连接接头，集成化的结构也减少了风道系统的连接节点，降低了漏风的概率。设计时还考虑了不同安装角度的适配性，弹簧隔离组件的布局可以支持水平、垂直甚至倾斜角度的风道安装，在不同安装姿态下都能均匀承载风扇的重量，保证减震效果一致，不会因为安装角度变化出现弹簧受力不均、风扇偏心的问题。风筒的外壳采用薄壁圆筒结构，在保证结构刚度的前提下控制整体重量，外壳的壁厚经过校核，在承受两端风道连接的紧固力以及风扇运行的轻微振动时，不会出现形变，保证风筒内壁始终保持正圆，和风轮之间的间隙均匀。
