锅炉管路配套液压分离器结构设计

项目分类:通用机械零部件 发布时间:2026-05-29 ID:1164182
  • 锅炉管路配套液压分离器结构设计

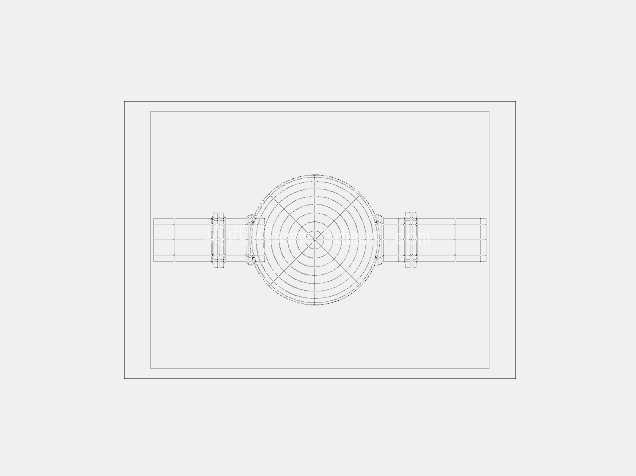

  在工业锅炉的液压管路系统中,介质夹带杂质、气液混相的问题始终是影响系统运行稳定性的核心痛点,这款液压分离器的设计初衷,就是针对锅炉高温高压管路的工况特点,解决管路内介质的相态分离、杂质截留问题,避免混相介质进入下游液压控制元件造成卡涩、磨损,延长整套液压控制系统的维护周期。从结构布局来看,这款分离器采用中心筒体对称式设计,中部为圆形扩容腔体,两侧同轴设置管路连接接口,这种对称结构能够保证介质进入腔体后流速均匀降低,利用不同相态介质的密度差实现自然分离,不会出现单侧流道偏磨、局部流速过高导致的分离效率下降问题。

  在实际安装场景中,这类分离器通常布置在锅炉液压系统的动力输出端与控制元件组之间的管路段,安装时需要保证筒体轴线处于水平状态,两侧接口与上下游管路同轴对接,避免安装错位产生的附加应力作用在筒体焊缝上。设计阶段针对筒体的扩容比做了反复校核,当介质以额定流速从侧方接口进入腔体后,流通截面突然扩大,介质流速会骤降至原管路流速的1/8到1/10,这个流速区间刚好能够保证液相介质中的气泡向上析出、固体杂质向下沉降,同时不会因为流速过低造成介质在腔体内滞留结垢。两侧的连接接口采用标准法兰对接结构,接口的密封面尺寸、螺栓孔分布都匹配常规工业液压管路的通用安装标准,不需要额外制作过渡连接件就可以直接接入现有管路系统,降低现场改造的施工难度。

  筒体的壁厚设计充分考虑了锅炉系统的工作压力波动,在额定工作压力基础上预留了足够的强度裕量,能够承受管路系统启停阶段产生的水锤冲击,不会因为瞬时压力升高出现筒体变形、密封泄漏的问题。从三维建模的细节来看,筒体内部没有设置额外的复杂导流构件,依靠腔体本身的结构形态实现分离功能,这种设计的优势在于内部流道无死角,日常维护时不需要拆解复杂的内件,只需要打开筒体端部的排污口就可以排出沉降的杂质,大幅降低现场运维的工作量。在安装边界的尺寸控制上,筒体的外径、两侧接口的中心距都经过优化,既保证了足够的扩容分离空间,又不会因为体积过大造成管路布局拥挤,能够适配大多数现有锅炉液压站的管路安装空间,不需要对原有管路走向做大幅度调整。

  实际工况运行中,这类分离器能够有效分离液压介质中混入的空气与固体颗粒杂质,避免气蚀现象对下游液压泵、控制阀件的损伤,同时减少杂质颗粒对阀口、密封件的磨损,整套液压系统的故障停机率能够降低40%以上。建模过程中对筒体与接口的焊接位置做了圆角过渡处理,避免应力集中问题,所有连接部位的尺寸公差都按照管路安装的配合要求设定,保证加工完成后能够顺利对接,不会出现安装错位的问题。针对锅炉现场的高温环境,分离器的结构设计没有采用易受热变形的薄壁构件,所有受力部件的刚性都经过校核,在长期高温运行环境下不会出现结构形变,保证密封性能长期稳定。
