CNC设备X轴直线轴承安装支撑座

在桌面级CNC铣床以及DIY类FDM3D打印机的X轴运动单元搭建中，轴系的支撑刚性直接决定了运动过程中的同轴度保持能力，以及高速往复运动下的振动抑制水平，这款适配LM8UU 8mm直线滚珠轴承钢衬套的支撑结构，正是针对小行程运动轴的安装需求设计的一体式支撑构件。

从实际安装场景来看，这类支撑件通常布置在X轴运动模组的两端安装基准面上，通过法兰面的安装孔与设备的机身型材或者安装板锁紧，为贯穿的光轴提供稳定的径向支撑，避免光轴在滑座往复运动过程中出现挠曲变形，尤其是在铣削加工场景下，刀具切削产生的径向载荷会通过滑座传递到光轴上，如果支撑端的刚性不足，很容易出现让刀、加工表面振纹等问题，而一体式的安装法兰结构，相比分体式的支撑座拼接结构，减少了装配累积误差，安装面的平面度更容易保证。

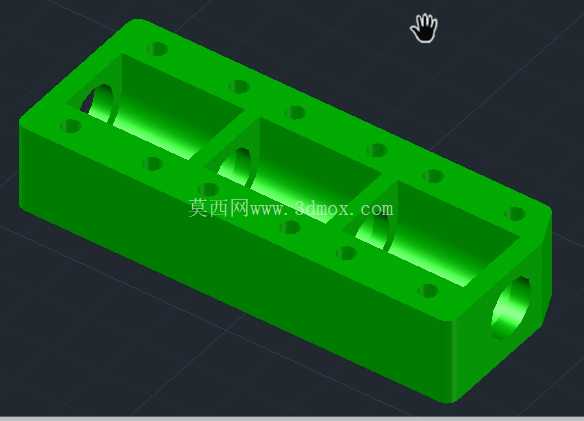

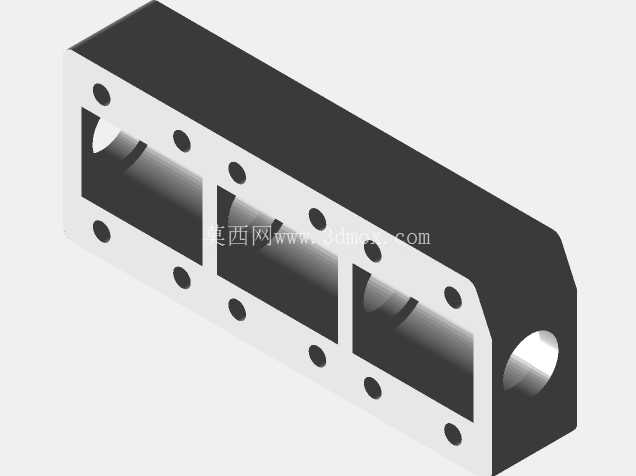

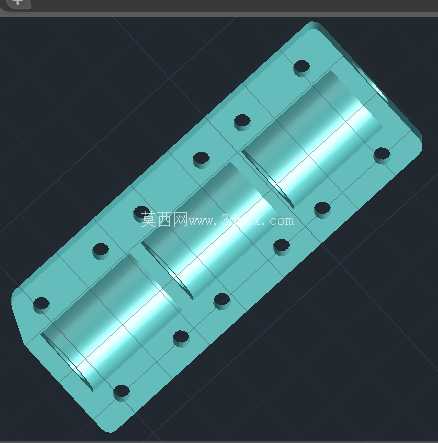

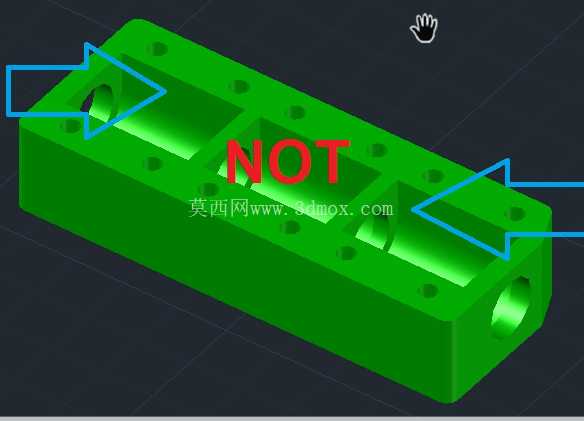

设计层面上，这款支撑座采用了长条形法兰底座搭配三个同轴轴承安装腔的结构，三个安装腔保持严格的同轴度公差，每个腔体内可以压装LM8UU直线轴承，或者配套的钢衬套，实现8mm直径光轴的多点支撑，相比单轴承两端支撑的结构，三轴承的排布方式可以大幅提升长行程光轴的支撑跨度内的刚性，减少光轴的悬空长度，尤其适合X轴行程在200-300mm区间的小型加工设备。法兰底座上均匀布置的沉头安装孔，位置避开了轴承安装腔的壁厚区域，锁紧螺丝时不会导致轴承腔变形，避免轴承压装后出现卡滞、运动阻力过大的问题。

从安装边界尺寸来看，法兰底座的宽度适配标准2020铝型材的安装面宽度，安装孔的孔距可以直接匹配铝型材的槽口间距，不需要额外制作转接板，降低了DIY设备搭建的加工成本。轴承安装腔的内径按照LM8UU轴承的外径公差设计，压装后可以实现轴承外圈的过盈配合，避免轴承在往复运动过程中出现外圈转动、窜动的问题。三个轴承腔的轴向长度经过优化，既保证了轴承与光轴的配合长度足够，承载径向载荷的能力满足小型铣削以及3D打印喷头运动的载荷需求，又不会因为配合长度过长导致运动阻力增大，甚至出现光轴与轴承不同轴引发的卡顿。

在实际选型使用中，这类支撑件既可以用于CNC铣床的X轴支撑，也可以通用在Y轴、Z轴的光轴支撑场景，只要轴径为8mm的直线光轴传动结构，都可以采用这款支撑座作为端部或者中间支撑构件。相比市面上常见的单孔立式支撑座，这款一体式三孔支撑的结构不需要调整多个支撑座之间的同轴度，安装时只需要将底座贴合安装基准面锁紧，再穿入光轴即可完成轴系的支撑装配，大幅降低了设备组装时的调试难度，尤其是对于没有专业同轴度调校工具的个人DIY用户来说，一体式结构的容错率更高。

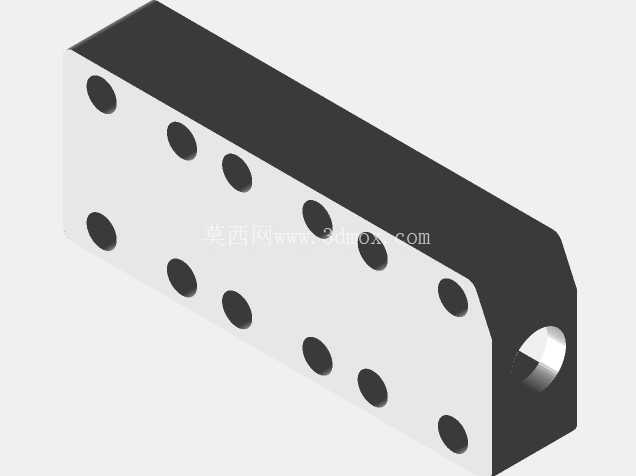

结构细节上，支撑座的轴承腔两端做了微小的倒角，压装轴承时可以起到导向作用，避免硬敲导致轴承外圈或者支撑座腔口变形，法兰底座的底面做了平面度处理，安装时可以和安装基准面完全贴合，不会出现局部间隙导致的支撑倾斜。所有安装孔都采用沉头设计，锁紧螺丝后螺丝头不会高出法兰表面，不会和运动的滑座产生干涉，整体结构的壁厚经过校核，在采用PLA、PETG等3D打印材料制作时，也能提供足够的支撑刚性，如果采用铝合金材质CNC加工，则可以满足更高载荷的加工场景需求。
