大容量皮带式物料输送设备结构模型

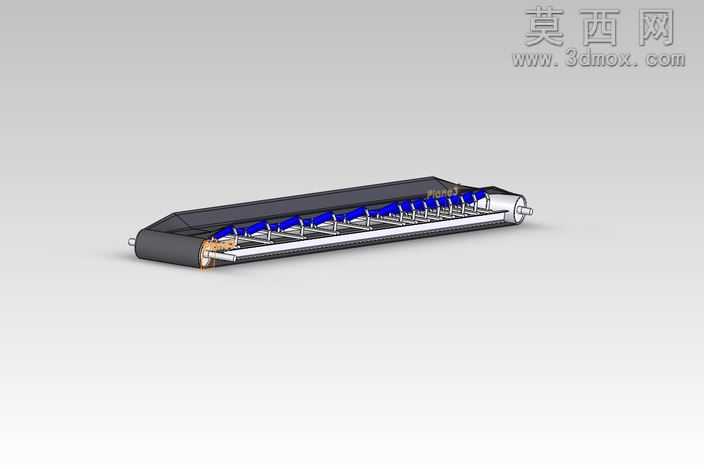

本模型为大容量皮带式输送机的三维结构设计，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计规范，对设备的每一处结构都进行了1:1比例的还原，未对核心传动与承载结构做简化处理，能够完整呈现设备的装配逻辑与运行原理。模型整体采用剖视展示视角，可清晰观察到设备内部的排布结构：外侧为封闭的深色防护外罩，能够在输送过程中阻挡物料洒落、同时隔绝外部粉尘对内部传动部件的侵扰，适配多尘、散料输送的作业场景；内部沿输送方向等距排布多组蓝色托辊组件，托辊采用光滑耐磨的材质设定，均匀承托上方的输送皮带，避免长距离输送过程中皮带因物料重力出现下凹、跑偏的问题，保障皮带运行的平稳性；设备两端设置主从动辊筒，其中一端的辊筒为动力输入端，预留了与驱动电机连接的轴端结构，另一端为张紧调节端，可通过调整辊筒间距实现皮带张紧度的调节，适配不同工况下的皮带松紧需求。模型的材质渲染贴合工业设备的真实质感：防护外罩采用哑光磨砂的金属材质表现，呈现出工业钣金件的厚重质感；托辊与辊筒采用亮面金属材质，突出机加工零件的光滑表面特性；输送皮带采用哑光橡胶材质，还原皮带的柔韧耐磨属性，不同部件的材质区分清晰，能够快速识别各结构的功能属性。设计过程中充分考虑了大容量输送的需求，通过优化托辊排布密度、加宽皮带承载面、强化外罩防护结构，提升设备的物料承载上限，可满足散状物料、成件包装物的长距离连续输送需求，整体结构紧凑合理，无冗余设计，各部件之间的装配间隙符合机械加工与装配的公差要求，可直接用于设备结构演示、方案汇报、教学演示等场景，也可作为同类型输送设备设计的参考蓝本，帮助设计人员快速理解皮带输送机的核心结构逻辑，缩短同类产品的设计开发周期。
