粮食输送用螺旋输送机三维结构设计

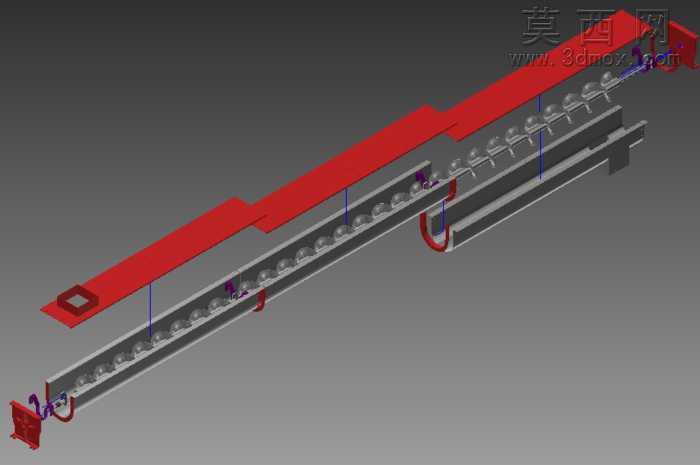

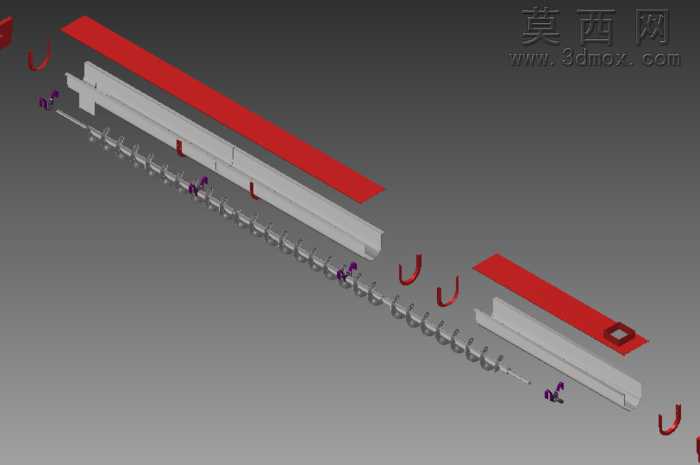

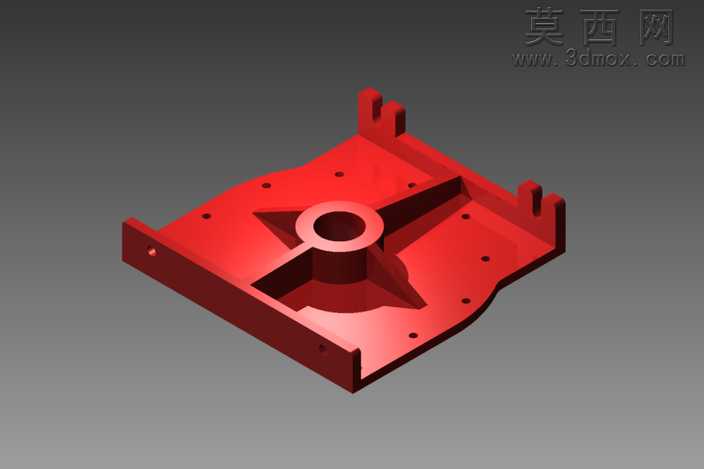

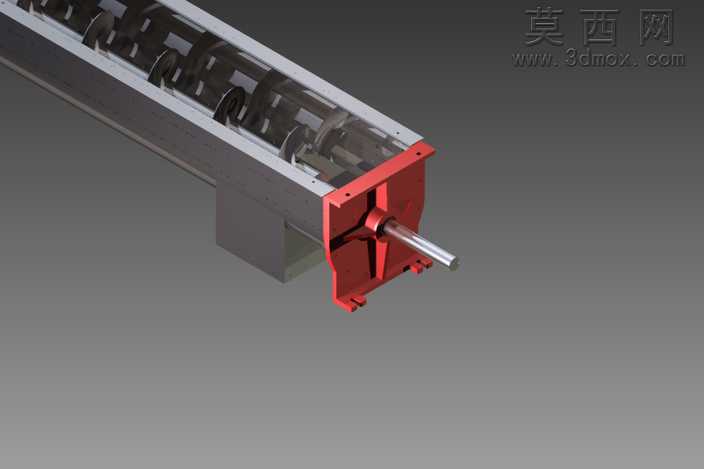

本模型为粮食类散料输送专用的螺旋输送机三维设计成果，建模过程严格遵循螺旋输送设备的实际工程设计逻辑，首先通过参数化草绘确定螺旋叶片的导程、轴径与壳体截面尺寸，利用螺旋扫描特征生成连续等距的螺旋输送叶片，保证叶片与中心传动轴的同轴度公差符合散料输送的运行要求。模型完整还原了设备的核心结构：包含U型截面的长条形输送槽体，槽体端部设置的红色端盖轴承座组件，伸出端的动力输入轴结构，以及槽体内部沿轴向排布的螺旋叶片组，同时对槽体底部的支撑脚结构做了精细化建模，还原了支撑部位的安装孔位与加强筋结构。材质渲染阶段针对不同部件做了区分处理：输送槽体采用哑光金属灰的钢材材质，模拟工业设备常用的碳钢壳体质感；端部轴承座与端盖采用亮红色烤漆金属材质，还原工业设备端盖的防护漆面效果；螺旋叶片与中心轴采用抛光金属材质，体现转动部件的加工质感；动力输入轴采用亮面银灰色金属材质，突出轴类零件的机加工表面特征。设计思路围绕散料输送的实用性展开，螺旋叶片的导程参数匹配粮食类颗粒物料的输送流速，避免输送过程中出现物料卡滞、溢料的问题；槽体的半封闭结构既可以保证物料在输送过程中不会洒落，也便于日常对内部叶片进行检修清理；端部的轴承座结构做了密封结构的细节建模，可有效避免粮食粉尘进入轴承部位造成部件磨损，支撑脚的高度设计匹配常规粮食加工生产线的接料高度，可直接对接上下游的进料与出料设备。模型各部件均保留了完整的装配约束关系，转动部件与固定部件之间预留了合理的装配间隙，符合实际设备的装配公差要求，可直接用于设备结构展示、装配工艺模拟以及相关教学演示场景。
