铝合金夹持工装结构三维设计方案

在轻工装配、电子零部件加工、小型五金件周转的产线场景里，这类铝合金夹持部件的应用覆盖范围极广，从PCB板插件工位的工件固定，到小型铝型材框架组装时的临时定位，再到检测工位上的样件夹持，都能看到同结构夹持件的身影。不同于重型机加工用的液压虎钳，这类轻量化铝夹更侧重操作便捷性与低自重带来的工位适配性，不会对薄壁类待夹持工件造成压伤，同时能满足频繁开合的工位操作节奏。

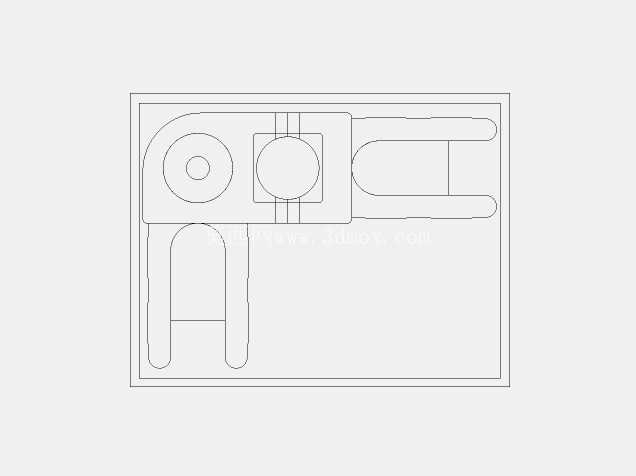

从结构功能来看，该夹持件采用对称式双夹臂布局，中部设置的圆形铰接位是整个部件的运动核心，夹臂开合时绕铰接轴做定轴转动，前端U型开口的夹持面做了圆弧过渡处理，避免夹持过程中应力集中刮伤工件表面。夹臂尾部的延伸段预留了施力位，既可以搭配手动按压操作，也能适配小型气动驱动元件的安装，实现自动化工位的夹紧动作触发。整个部件没有多余的冗余结构，所有轮廓都围绕运动轨迹做了避让设计，夹臂完全张开时不会和周边的安装座、输送轨道产生干涉，闭合时夹持面的平行度公差控制在0.1mm以内，保证待夹持工件不会出现偏斜。

设计过程中首先要明确安装边界，整个夹体的外轮廓被控制在矩形安装空间内，铰接孔的中心位置到夹臂前端的距离、到尾部施力端的距离经过力矩配比计算，手动操作时仅需要施加较小的按压力就能获得足够的夹持力，不会出现操作费力或者夹持力不足松脱的问题。夹臂上的两处平行筋条结构是为了提升部件整体的抗弯强度，铝合金材质本身的密度低，做等强度的筋条补强后，整体重量比同尺寸钢制夹件降低60%以上，长时间手动操作也不会产生明显的作业疲劳，同时铝合金的表面自然氧化层能具备基础的防锈能力，在普通车间环境下不需要额外做表面涂装就能满足使用要求。

从安装适配性来看，中部铰接位的圆形凸台结构可以直接嵌入安装座的定位孔内，不需要额外设计复杂的定位结构，装配时仅需要穿入铰接轴就能完成主体的固定，夹臂两侧的平面可以根据实际使用需求加装防滑橡胶垫，针对表面粗糙度要求高的工件，加装软垫后能进一步避免夹痕产生。夹臂的开合行程经过校核，完全张开时开口尺寸能覆盖常规小型零部件的夹持需求，闭合时最小夹持尺寸可以适配薄片状工件的固定，不需要针对不同尺寸的工件频繁更换夹持部件，能减少产线换型的调整时间。

在结构细节处理上，所有外轮廓的棱边都做了R角倒圆处理，既避免加工过程中出现锐边割手的安全隐患，也能降低应力集中带来的部件断裂风险，尤其是夹臂根部的过渡位置，倒圆处理后能大幅提升反复开合过程中的疲劳寿命，经过上万次开合测试也不会出现裂纹变形。夹体上的铰接孔公差采用H7级配合，和铰接轴装配后既不会出现旷量晃动，也不会因为配合过紧导致开合卡滞，日常使用过程中仅需要定期在铰接位涂抹少量润滑脂就能长期维持顺畅的操作手感。

这类夹持部件在实际产线布置时，既可以单个使用作为手动工装夹具，也可以多个成组安装在工装板上，作为循环装配线的工件固定载体，适配不同工位的作业需求。相比一体成型的固定式夹具，这种铰接式的活动夹件适配性更强，能兼容一定尺寸范围内的不同工件，不需要针对每一款工件单独定制夹具，能有效降低中小批量生产场景下的工装投入成本。同时铝合金材质的可加工性好，后期如果需要针对特殊工件做夹持面的修配，现场操作人员用普通锉刀、砂纸就能快速完成修整，不需要返厂重新加工，能大幅缩短工装调整的响应时间。
