线径0.5双头20圈拉伸弹簧结构设计

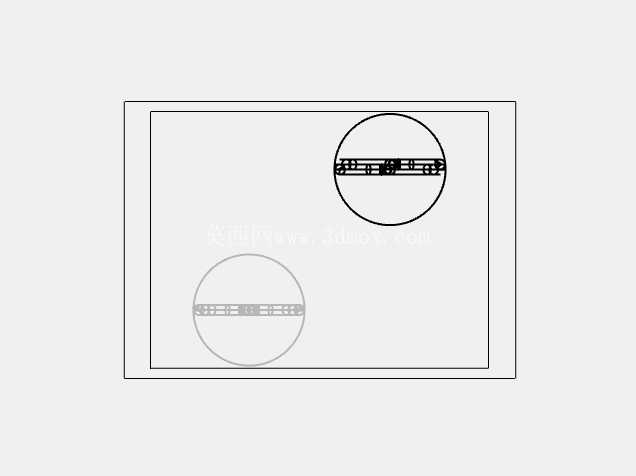

　　在各类轻载往复运动机构、小型工装夹具复位结构、消费电子内部弹性联动组件、低压电器触点复位单元中，这类小线径双头拉簧的应用覆盖范围极广，很多刚入行的结构工程师在选型或建模时，容易忽略拉簧的实际安装边界与受力匹配关系，导致后期装配后出现预紧力不足、拉伸行程超限断裂、挂钩挂接处应力集中失效等问题。本次设计的这款拉簧，线径设定为0.5mm，有效圈数为20圈，采用两端闭合挂钩的结构形式，建模过程中首先要确认的是弹簧的旋向，常规轻载应用下右旋弹簧即可满足需求，若在同轴线嵌套安装场景下，则需要匹配对应旋向避免运动干涉。

　　从设计思路来看，首先要匹配实际工况的拉伸行程需求，20圈的有效圈数设定，是为了在有限的安装长度内，获得足够的弹性变形量，避免圈数过少导致弹簧刚度偏大，需要更大的拉力才能驱动机构动作，同时也能降低单圈的变形应力，提升弹簧的循环使用寿命。建模时需要重点处理两端挂钩的过渡区域，很多新手建模时直接将挂钩与簧圈做直角衔接，实际生产中这种结构在挂钩根部会存在极大的应力集中，反复拉伸后很容易在挂钩处断裂，因此在簧圈与挂钩的衔接位置，需要做平滑的圆弧过渡，过渡段的曲率半径要大于线径的1.5倍，保证冷卷成型时材料不会出现应力裂纹。从外形尺寸与安装边界来看，这款弹簧的中径需要匹配安装空间的导向杆尺寸，若安装时无导向结构，弹簧的自由长度与外径比值不能超过5，否则拉伸过程中很容易出现侧向弯曲失稳，导致弹簧与周边结构件发生摩擦剐蹭，长期使用后会出现簧圈磨损、弹力衰减的问题。两端挂钩的开口角度与挂接轴的直径需要做匹配设计，挂钩的内径要比挂接轴直径大0.2-0.3mm，既保证安装时可以顺利卡入，又不会因为间隙过大导致工作时出现晃动冲击。

　　在实际设备应用中，这类小线径拉簧常被用在小型模具的顶出复位结构、自动化设备的料仓挡料片复位、检测夹具的定位销回弹结构里，不同场景下对弹簧的初拉力要求也有区别，比如模具复位结构需要一定的初拉力保证顶出板在合模时能完全回位，不会出现顶针残留突出的问题，而检测夹具的回弹结构则需要适当降低初拉力，避免操作时需要施加过大的力才能装入工件，提升操作的便捷性。建模过程中还要注意簧圈的节距设定，自由状态下的节距要略大于线径，保证弹簧在最大拉伸长度时，圈与圈之间不会出现并圈挤压，同时要核算弹簧的极限拉伸长度，确保工作行程内弹簧的变形量在材料的弹性极限范围内，避免出现塑性变形导致弹簧失效。

　　很多工程师在选型时只看弹簧的外径和长度，忽略了初拉力和刚度参数，导致装配后机构动作力度不符合设计预期，比如需要轻柔复位的结构用了刚度过大的弹簧，会导致驱动机构的负载变大，甚至出现电机堵转、气缸推力不足的问题，而刚度过小的弹簧则会出现复位不到位、机构晃动的问题。这款拉簧的建模过程中，对簧圈的螺旋升角做了精准控制，保证两端挂钩的方向处于同一直线上，避免安装后出现弹簧扭曲的情况，扭曲状态下工作的弹簧，局部应力会远超设计值，使用寿命会大幅缩短。另外在挂钩的成型角度上，做了15度的内收角度，保证挂接后在工作拉伸过程中，挂钩不会从挂接轴上滑脱，不需要额外增加防脱结构，简化整体装配结构。在表面处理的匹配设计上，这类小线径弹簧如果应用在潮湿或者有腐蚀的环境中，建模时可以预留0.02mm的镀层厚度，避免镀锌或镀镍后弹簧外径变大、挂钩内径变小，导致安装时出现尺寸干涉。对于需要高频往复运动的场景，设计时还要考虑弹簧的固有频率，避免设备的工作频率与弹簧固有频率重合引发共振，导致弹簧出现异常抖动、噪音过大甚至快速断裂的问题，20圈的有效圈数设定，也在一定程度上调整了弹簧的固有频率区间，适配多数轻载高频往复机构的工作频率范围。
