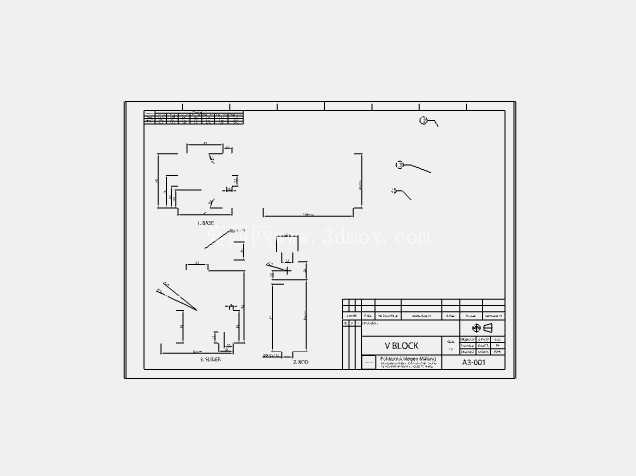

V型块铸造加工工装结构设计方案

这套V型块铸造工装结构，核心服务于轴类零件机加工工序的定位装夹需求，在普通车床、外圆磨床、铣床的轴类零件装夹场景中应用广泛，是中小规格轴类零件加工时保证同轴度、圆柱度公差的核心定位元件。从实际加工场景来看，车间日常加工直径10mm到80mm的光轴、台阶轴、丝杠类零件时，常需要成对使用V型块完成工件的支撑定位，配合压板、螺栓夹紧后即可开展切削加工，相比三爪卡盘装夹长轴类零件，V型块支撑能有效规避长轴悬伸带来的振刀问题，提升加工表面质量。

设计这套铸造结构时，首先考虑的是铸造工艺的成型可行性，整体采用灰铸铁HT200材质的铸造毛坯，铸件壁厚控制在8-12mm区间，避免壁厚差过大带来的铸造缩松、冷隔缺陷，铸件非加工面预留3mm的加工余量，安装基准面、V型定位面预留5mm的精加工余量，保证后续机加工后各面的形位公差符合要求。V型工作面的夹角设定为90度，这一角度是机械加工中通用V型块的标准夹角，既能适配不同直径的轴类零件定位，也能保证定位时的自锁稳定性，避免工件装夹后出现侧向滑移。V型槽的开口深度根据适配的最大轴径计算，保证最大直径工件放置后，V型块支撑点位于工件中心下方1/6直径位置，既保证支撑稳定性，也避免工件放置后重心过高出现倾覆风险。

从安装边界来看，V型块的底部安装面设计为平面结构，长度方向尺寸为160mm，宽度方向为100mm，整体高度为80mm，底部开设两个贯通的安装槽，可配合T型螺栓固定在机床工作台的T型槽上，安装槽的宽度适配机床常用的M12、M16T型螺栓尺寸，安装槽的中心距为120mm，适配多数普通铣床、磨床工作台的T型槽间距，无需额外制作转接板即可直接安装使用。V型块的两个侧面设计为垂直于底面的精加工面，可作为侧面定位的基准，配合百分表找正工件位置时，可直接将表座吸附在机床床身上打表测量侧面，快速完成V型块的安装找正，找正时间相比无侧面基准的自制V型块缩短60%以上。

结构细节上，V型块的两端设计有吊装螺纹孔，针对大规格V型块单块重量超过20kg的情况，可通过吊环螺栓完成吊装转运，避免人工搬运时的安全风险。V型工作面的边缘设计有1×45度的倒角，避免工件吊装放置时磕碰V型面边缘造成崩缺，延长工装的使用寿命。铸件内部设计有十字形加强筋，筋板厚度为6mm，在保证整体刚性的前提下降低铸件重量，减少铸造时的材料消耗，同时加强筋的布置避开了安装槽和V型工作面的正下方，避免铸造时筋板位置的缩孔缺陷延伸到加工面。铸造毛坯完成后，首先进行时效处理消除铸造内应力，避免后续机加工和使用过程中出现变形，之后依次完成粗铣、精铣各安装基准面，最后对V型工作面进行磨削加工，保证V型面的表面粗糙度达到Ra1.6以下，V型面相对于底面的平行度公差控制在0.02mm/100mm以内，两个V型斜面的对称度相对于V型块中心平面公差控制在0.01mm以内，保证轴类零件定位后的中心高一致性。

在实际使用场景中，这套铸造V型块可成对配合使用完成长轴类零件的支撑，也可单块使用配合卡盘完成短轴类零件的端面加工、键槽铣削工序，针对带中心孔的轴类零件，还可配合尾座顶尖完成装夹，V型块作为辅助支撑提升长轴加工时的刚性。相比焊接结构的V型块，铸造结构的V型块减震性能更好，切削加工时的振动衰减速度更快，能有效降低加工表面的振纹，提升加工精度稳定性，同时铸造结构的外形一致性更好，批量生产时的尺寸偏差更容易控制，适合作为车间通用工装长期使用。
